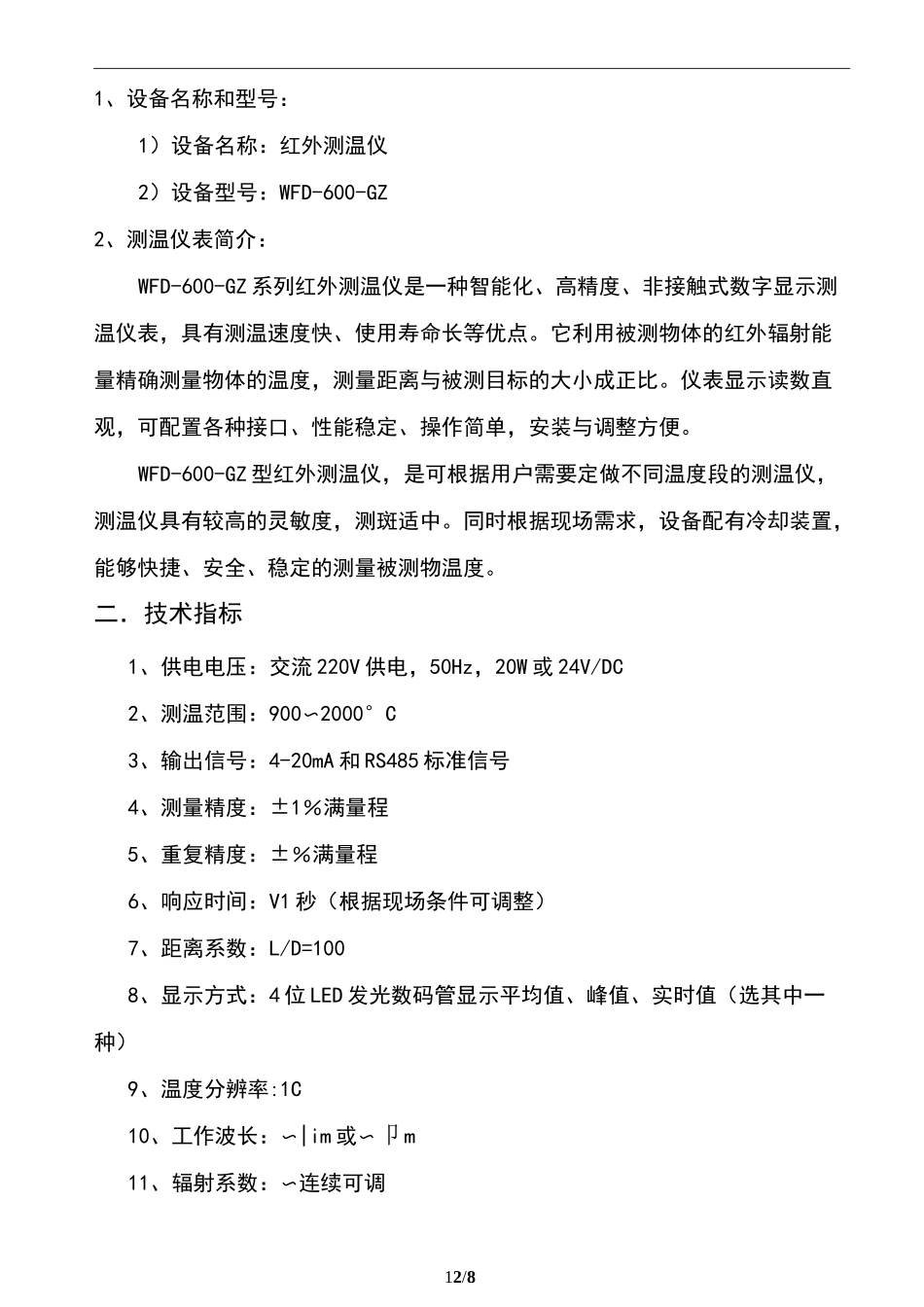

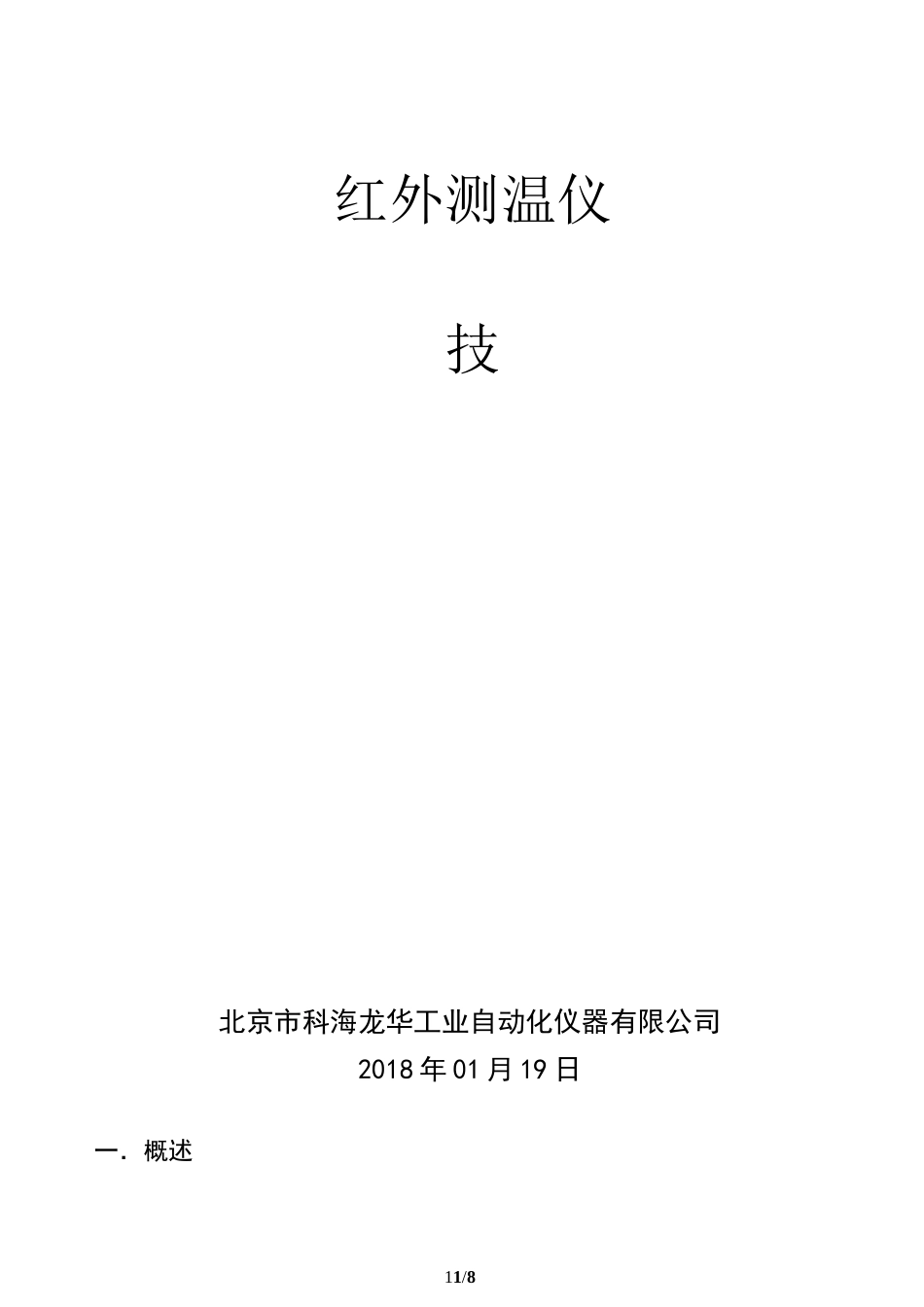

11/8一.概述红外测温仪技北京市科海龙华工业自动化仪器有限公司2018年01月19日12/81、设备名称和型号:1)设备名称:红外测温仪2)设备型号:WFD-600-GZ2、测温仪表简介:WFD-600-GZ系列红外测温仪是一种智能化、高精度、非接触式数字显示测温仪表,具有测温速度快、使用寿命长等优点。它利用被测物体的红外辐射能量精确测量物体的温度,测量距离与被测目标的大小成正比。仪表显示读数直观,可配置各种接口、性能稳定、操作简单,安装与调整方便。WFD-600-GZ型红外测温仪,是可根据用户需要定做不同温度段的测温仪,测温仪具有较高的灵敏度,测斑适中。同时根据现场需求,设备配有冷却装置,能够快捷、安全、稳定的测量被测物温度。二.技术指标1、供电电压:交流220V供电,50Hz,20W或24V/DC2、测温范围:900〜2000°C3、输出信号:4-20mA和RS485标准信号4、测量精度:±1%满量程5、重复精度:±%满量程6、响应时间:V1秒(根据现场条件可调整)7、距离系数:L/D=1008、显示方式:4位LED发光数码管显示平均值、峰值、实时值(选其中一种)9、温度分辨率:1C10、工作波长:〜|im或〜卩m11、辐射系数:〜连续可调13/812、气源压力:〜13、气源流量:4〜6m3/h14、使用环境:见表一表一使用环境参数15、重量:探头3Kg;信号处理器3Kg三.技术特点1、具有光学瞄准系统,采用固定焦距加分划板瞄准,可以方便找到被测目标确保测量位置准确。2、红外测温仪探头自身耐环境温度达90°C,这就大大延长了使用寿命。3、显示方式具有实时值、平均值、峰值和自动环境温度补偿。4、电路采用8位单片机作中央处理器并采用CMOS电路,使整机工作电流小,工作稳定可靠。5、输出接口:4-20mA(对应范围可设定)连接到PLC或RS485信号连接大屏6、红外测温系统结构简单,由红外探头、信号处理器、信号电缆组成。7、设计成分体结构,避开高温区,维修调试方便。8、测温探头带有气源冷却装置,减少物镜灰尘,保证测量精度。9、红外测温探头工作在短波段,对窗口污染有较好的适应性,窗口透过率降低36%,测温示值仅降低4%。14/8四.系统结构与安装红外测温系统由红外测温探头、信号处理器、大屏幕显示器以及连接电缆组成。2、信号处理器外形见图1、红外测温探头外形结构见图一。测温探头内具有光学瞄准系统,通过物镜,在目镜上可以很容易对准被测目标,测量时必须保证目标在分划板上的像比圆圈大,即保证被测目标充满视场。3、大屏幕显示器外形见图三即•位milY—1888844/8330-4-11D14图二信号处理器外形尺寸图图一红外测温16/8迦AC220V230|8888画§信号处理器图三大屏幕显示器外形尺寸图大屏幕显示器型号:KZ-308P31P。系统安装接线简图见图四。探测器下部有安装支架,可以调节高低、方位角和俯仰角,非常容易寻找被测目标,当找到被测目标后有紧固螺栓给予固定,底盘上有四个固定孔,将探测器牢固地固定在支架、支板上。信号处理器安装在测温探头附近,通过专用电缆与测温探头连接。RKZ-308P31PR大屏幕显示器4-20屈输出图四红外测温系统安装简图五.设备供货清单测温探AC220V电源17/8序号设备名称规格型号数量备注1测温探头WFD-600-GZ1台2信号处理器1台3大屏幕显小器KZ-308P31P1台4安装底座1套5耐高温信号电AII4-缆5米3根6电源线5米2根7金属软管3根8安装附件1套六.资料提供所有文件图纸资料最终均应采用中文,并提供电子文档提供文件图纸资料的数量:图纸类:纸质2份,电子文档2份;文字资料:纸质2份,电子文档2份;电子文档中的资料与纸质图纸资料一同提供且一一对应七.供货时间交货时间:自合同生效后,按期交货。八.技术服务1、技术服务1)买方负责现场安装布线和提供电源220V/AC。2)供货方免费派人到现场指导安装和调试,保证测温仪能正常运行,并对所提供设备的各项功能指标负责。3)在安装调试过程中,如发现有质量问题,供货方应及时派技术人员解决,并提供备品、备件,做好技术服务工作。4)买方负责现场施工,供货方负责现场指导安装,直至买方确认设备18/8运行正常,并培训买方相关技术人员。2、技术培训供货方免费提供技术培训,以便买方相关技术人员掌握设备的组装、安装、维修、运行维护的技...
