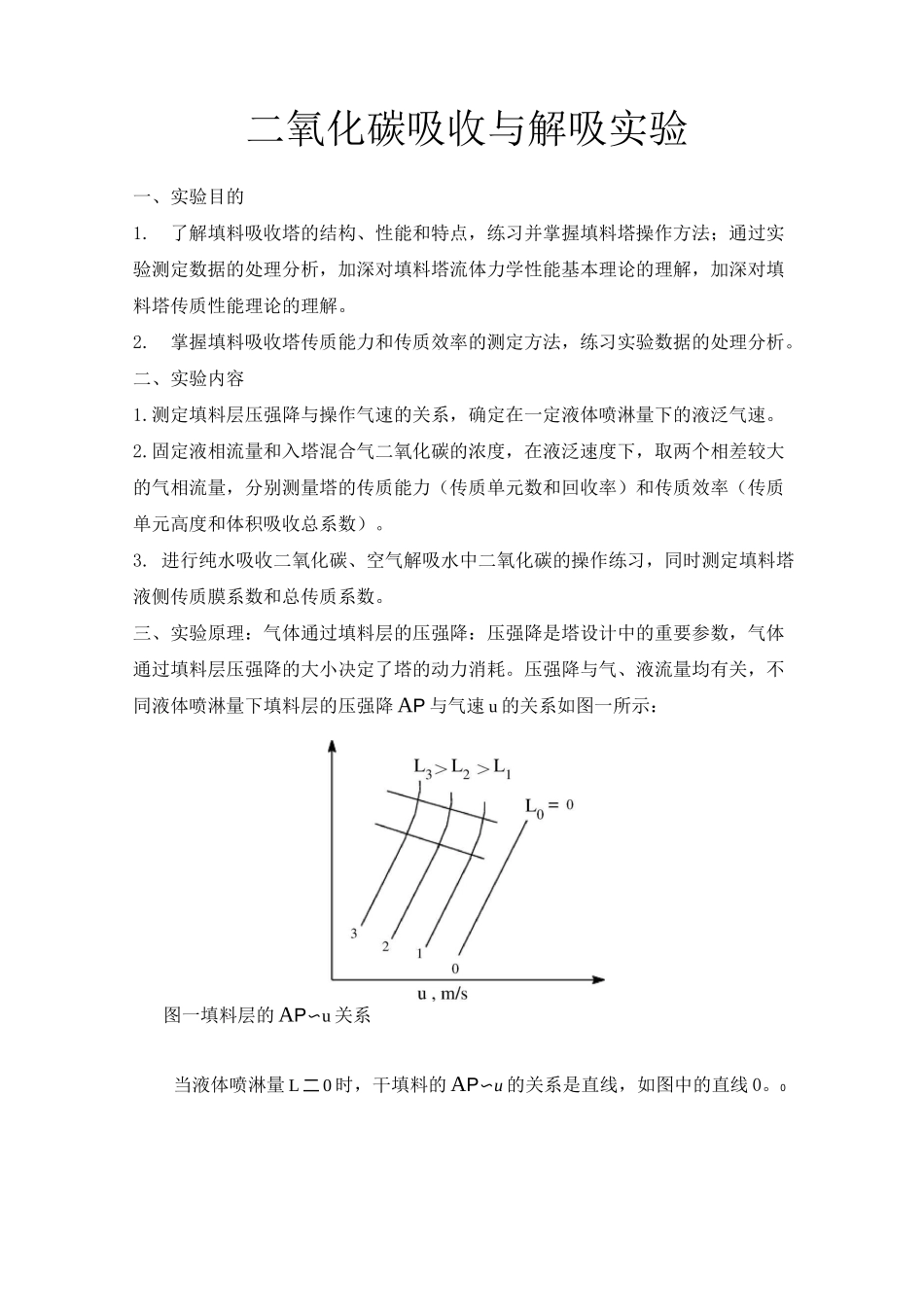

二氧化碳吸收与解吸实验一、实验目的1.了解填料吸收塔的结构、性能和特点，练习并掌握填料塔操作方法；通过实验测定数据的处理分析，加深对填料塔流体力学性能基本理论的理解，加深对填料塔传质性能理论的理解。2.掌握填料吸收塔传质能力和传质效率的测定方法，练习实验数据的处理分析。二、实验内容1.测定填料层压强降与操作气速的关系，确定在一定液体喷淋量下的液泛气速。2.固定液相流量和入塔混合气二氧化碳的浓度，在液泛速度下，取两个相差较大的气相流量，分别测量塔的传质能力（传质单元数和回收率）和传质效率（传质单元高度和体积吸收总系数）。3.进行纯水吸收二氧化碳、空气解吸水中二氧化碳的操作练习，同时测定填料塔液侧传质膜系数和总传质系数。三、实验原理：气体通过填料层的压强降：压强降是塔设计中的重要参数，气体通过填料层压强降的大小决定了塔的动力消耗。压强降与气、液流量均有关，不同液体喷淋量下填料层的压强降AP与气速u的关系如图一所示：图一填料层的AP〜u关系当液体喷淋量L二0时，干填料的AP〜u的关系是直线，如图中的直线0。01当有一定的喷淋量时，AP〜u的关系变成折线，并存在两个转折点，下转折点称为“载点”上转折点称为“泛点”。这两个转折点将AP〜u关系分为三个区段：既恒持液量区、载液区及液泛区。传质性能：吸收系数是决定吸收过程速率高低的重要参数，实验测定可获取吸收系数。对于相同的物系及一定的设备(填料类型与尺寸)，吸收系数随着操作条件及气液接触状况的不同而变化。1.二氧化碳吸收-解吸实验根据双膜模型的基本假设，气侧和液侧的吸收质A的传质速率方程可分别表达为气膜G=kA(p-p)(1)AgAAi液膜G=kA(C-C)(2)AlAiA式中：G一A组分的传质速率，kmoI-s-i；AA—两相接触面积，m2；P—气侧A组分的平均分压，Pa；AP—相界面上A组分的平均分压，Pa；AiC—液侧A组分的平均浓度，kmol-m-3AC—相界面上A组分的浓度kmol-m-3Aik—以分压表达推动力的气侧传质膜系数，kmol•m-2-s-1-Pa-1;gk—以物质的量浓度表达推动力的液侧传质膜系数，m•s-1。l以气相分压或以液相浓度表示传质过程推动力的相际传质速率方程又可分别表达为：G二KA(p-p*)(3)AGAAG二KA(C*-C)(4)ALAA式中：p*—液相中A组分的实际浓度所要求的气相平衡分压，Pa；AC*—气相中A组分的实际分压所要求的液相平衡浓度，kmol•m-3；AK—以气相分压表示推动力的总传质系数或简称为气相传质总系数，G2kmol•m-2•s-1•Pa-1；若气液相平衡关系遵循享利定律：CA=HP，则AA11=+1KkHKGgl1H=+1KLkgkl5)6)P=AP+dPC+dC图二双膜模型的浓度分布图P=PC，F1A1A1L图三填料塔的物料衡算图3K-以气相分压表示推动力的总传质系数，或简称为液相传质总系数，m-s-i。L当气膜阻力远大于液膜阻力时，则相际传质过程式受气膜传质速率控制，此时，K二k；反之，当液膜阻力远大于气膜阻力时，则相际传质过程受液膜传Gg质速率控制，此时，K=k。Ll如图三所示，在逆流接触的填料层内，任意载取一微分段，并以此为衡算系统，则由吸收质A的物料衡算可得：FdG=—dC(7a)ApAL式中：F液相摩尔流率，kmol-s-1；LAPCA2，FL(12)4P液相摩尔密度，kmol-m-3。L根据传质速率基本方程式，可写出该微分段的传质速率微分方程dG二K(C*-C)aSdh(7b)ALAAFdC联立上两式可得：dh二F•A(8)KaSpC一CLLAA式中：a气液两相接触的比表面积，m2•m-i；S――填料塔的横载面积，m2。本实验采用水吸收纯二氧化碳，且已知二氧化碳在常温常压下溶解度较小因此，液相摩尔流率F和摩尔密度p的比值，亦即液相体积流率(V)可视为定LLsL值，且设总传质系数K和两相接触比表面积a,在整个填料层内为一定值，则按L下列边值条件积分式(8)，可得填料层高度的计算公式：h二0C二Ch二hC=CAA.2AA1
