地下室地面做法施工方案VIP专享VIP免费

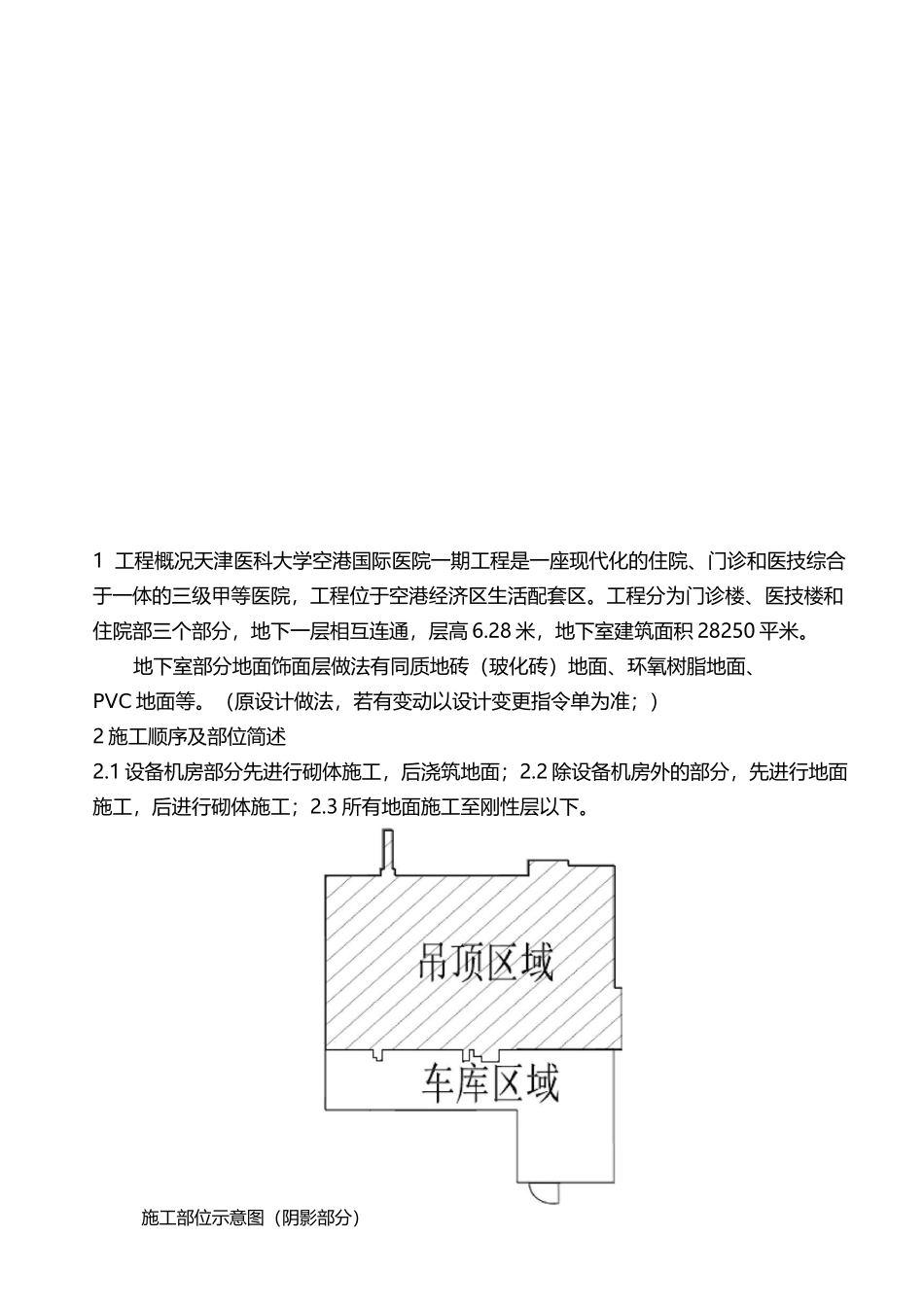

编制说明11工程概况22施工顺序及部位23施工部署34施工准备45施工工艺56质量保证措施87成品保护与安全文明措施9编制说明1编制依据《建筑工程施工质量验收统一标准》GB50300-2001《环氧树脂自流平地面工程技术规范》GBT50589-2010本工程有效的施工图本工程图纸会审记录、设计交底本工程所涉及的国家或行业规范、规程、技术法规、标准，地方标准公司相关管理办法2本施工方案的发放范围分公司：技术部；工程部。项目部：项目经理；生产经理；技术经理；商务经理；机电经理；安全经理；工程部；技术部；质量部；安全部；机电部；物资设备部；商务合约部；综合办公室。中国建筑第五工程局有限公司天津医科大学空港国际医院一期工程项目部1工程概况天津医科大学空港国际医院一期工程是一座现代化的住院、门诊和医技综合于一体的三级甲等医院，工程位于空港经济区生活配套区。工程分为门诊楼、医技楼和住院部三个部分，地下一层相互连通，层高6.28米，地下室建筑面积28250平米。地下室部分地面饰面层做法有同质地砖（玻化砖）地面、环氧树脂地面、PVC地面等。（原设计做法，若有变动以设计变更指令单为准；）2施工顺序及部位简述2.1设备机房部分先进行砌体施工，后浇筑地面；2.2除设备机房外的部分，先进行地面施工，后进行砌体施工；2.3所有地面施工至刚性层以下。施工部位示意图（阴影部分）3施工部署3.1在设计依据不完善的情况下，能够施工部位有走道、2区、5区（高低压变电间）、7区（消防水泵房）、车库等。3.2地下室工作面层开展前，要充分考虑设备的运输、机电洞口的预留位置、机电临时供暖、地下室照明、设备机房预留、设备机房与普通机房的墙体施工等。3.3.1分区：地下室施工区域内共分为8个区域，地面施工前要先对这些功能分区的外围导墙进施工，形成施工隔断。3.3.2第一阶段施工：先进行的施工部位为：2区、5区（高低压变电间）、7区（消防水泵房）的砌体及地面。3.3.3第二阶段施工：组织人员进行其他分区内地面机电管线施工，并组织地面找坡层施工后进行分区内隔墙施工。3.4地下室分区和地下室设备通道平面图功能分区以及设备通道示意（具体位置详见后附大图）4施工准备4.1施工准备4.1.1选定两个施工劳务，每家组织砌体及地面班组进行施工。4.1.2材料准备：H30塑料排水板、①6钢筋、轻骨料混凝土、C20细石混凝土等。4.1.3工具准备：叉车、平板振动器、振捣棒、刮杠、磨光机等。4.2技术准备4.2.1地下室施工方案审批，组织施工管理人员及劳务施工人员进行技术方案交底工作。4.2.2将现场建筑1m线引测到墙面可见部位，并做好明显标识，同时项目技术部复核无误后，工程部与机电安装及土建劳务队进行书面移交。4.2.3吊顶区域范围内先行施工的墙体进行抹灰、刮腻子定位并交底。4.2.4组织工程部、物资部进行材料进场验收，并由实验员负责相关材料的报验、检验工作。4.2.5确定地面结构施工标高，并组织人员进场施工。4.3样板施工狀7O.^ffli4.3.1根据公司样板引路管理制度，分包队伍在开展大面积施工前，必须在项目部技术部指定的部位做样板，由技术部和工程部联同监理单位和建设单位严格按照规范要求和相关质量标准验收合格后，方可开展大面积施工。5施工工艺5.1地面做法分层示意图注：①根据各个房间地面完成面做法和标高要求分为两次浇筑；②第一次浇筑标高控制在完成面以下-50mm；③第二次根据不同装饰面层预留的施工厚度控制地面标高及收面：♦同质地砖浇筑到完成面以下-50mm；♦环氧树脂地坪、水泥地面浇筑到建筑标高；♦防静电PVC地面浇筑到完成面以下-5mm;5.2地下室根据分区编号先后顺序逐区进行施工，各个区域的边线外墙先做好反台，当作模板，再进行此区域内的地面施工。5.3楼面清理与工作面准备1）设备运输通道的预留位置定位放线，并组织人员进行底板结构标高的复核工作；2）集水井积水抽取及清理，运输通道部位的进行钢板覆盖；3）电梯基坑及集水井周边完成挡墙施工；4）底板植入钢筋，根据建筑1米线做好临时标高控制点，并在地面施工前拉线；5.4H30塑料排水板1）楼面处理干净之后，在各个区域分仓进行铺设。2）相邻两块排水板相互搭接一个支点，且搭接处一定要密实，无空隙...
