滤料的性能与选用.VIP专享VIP免费

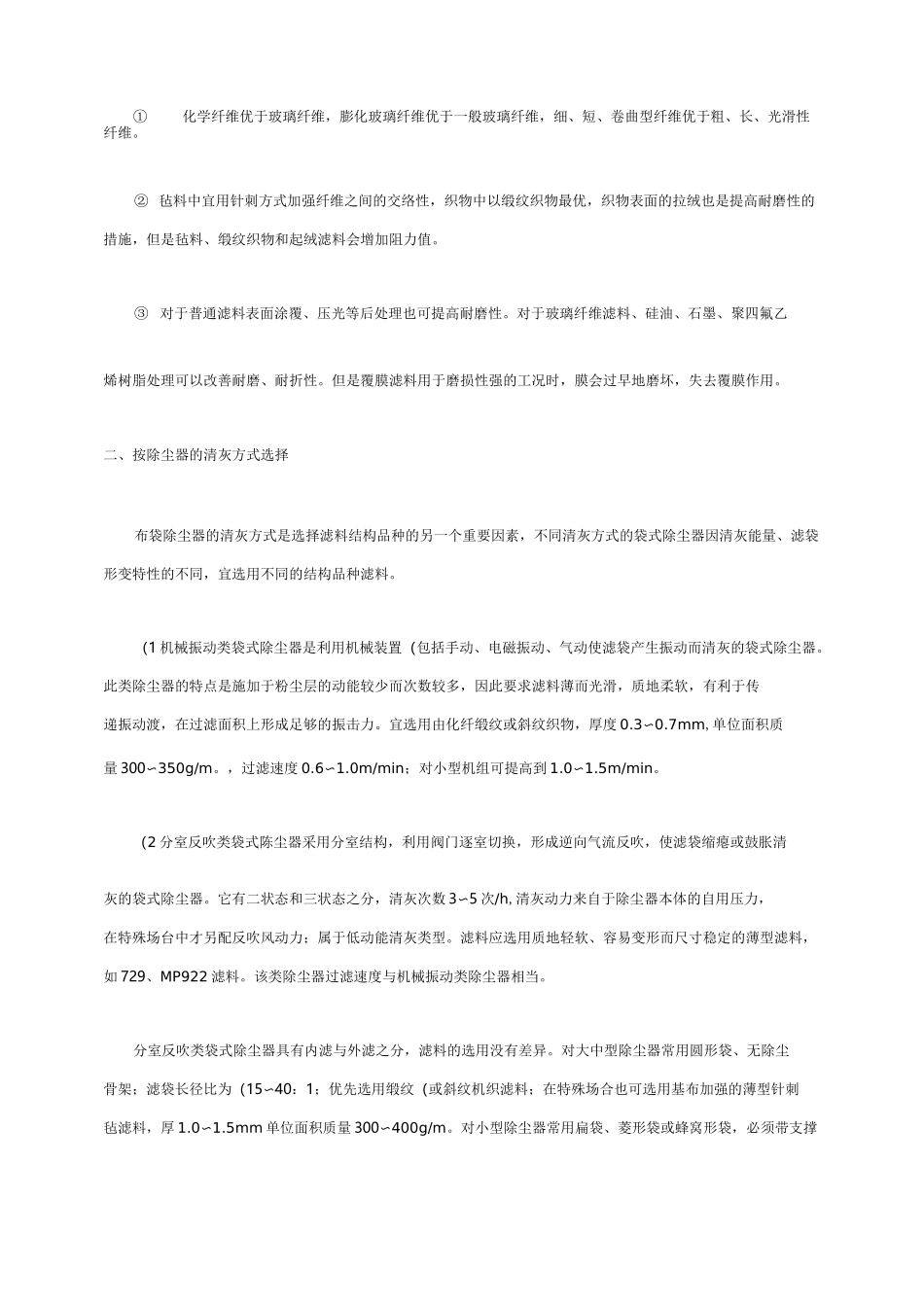

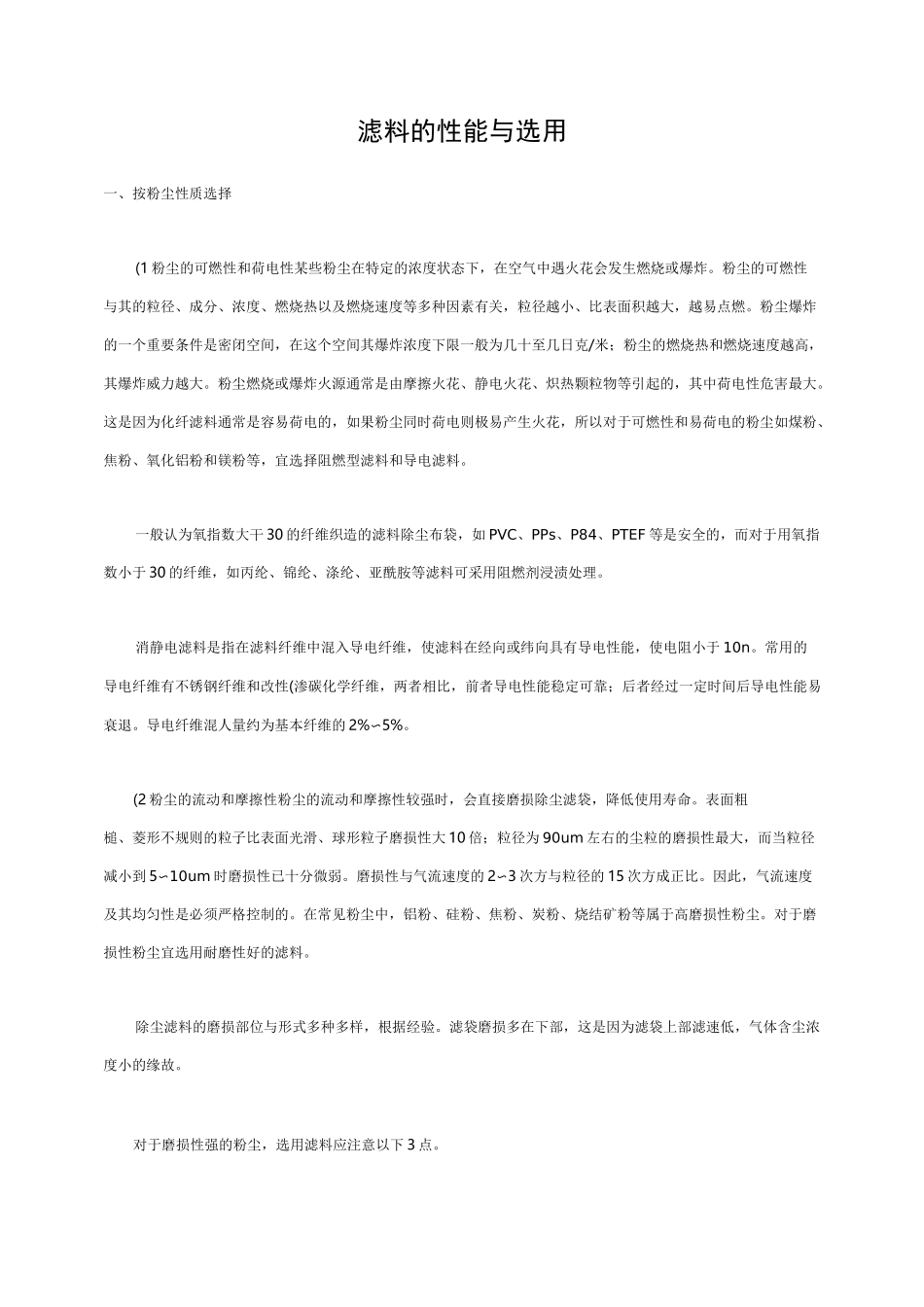

滤料的性能与选用一、按粉尘性质选择(1粉尘的可燃性和荷电性某些粉尘在特定的浓度状态下，在空气中遇火花会发生燃烧或爆炸。粉尘的可燃性与其的粒径、成分、浓度、燃烧热以及燃烧速度等多种因素有关，粒径越小、比表面积越大，越易点燃。粉尘爆炸的一个重要条件是密闭空间，在这个空间其爆炸浓度下限一般为几十至几日克/米；粉尘的燃烧热和燃烧速度越高，其爆炸威力越大。粉尘燃烧或爆炸火源通常是由摩擦火花、静电火花、炽热颗粒物等引起的，其中荷电性危害最大。这是因为化纤滤料通常是容易荷电的，如果粉尘同时荷电则极易产生火花，所以对于可燃性和易荷电的粉尘如煤粉、焦粉、氧化铝粉和镁粉等，宜选择阻燃型滤料和导电滤料。一般认为氧指数大干30的纤维织造的滤料除尘布袋，如PVC、PPs、P84、PTEF等是安全的，而对于用氧指数小于30的纤维，如丙纶、锦纶、涤纶、亚酰胺等滤料可采用阻燃剂浸渍处理。消静电滤料是指在滤料纤维中混入导电纤维，使滤料在经向或纬向具有导电性能，使电阻小于10n。常用的导电纤维有不锈钢纤维和改性(渗碳化学纤维，两者相比，前者导电性能稳定可靠；后者经过一定时间后导电性能易衰退。导电纤维混人量约为基本纤维的2%〜5%。(2粉尘的流动和摩擦性粉尘的流动和摩擦性较强时，会直接磨损除尘滤袋，降低使用寿命。表面粗槌、菱形不规则的粒子比表面光滑、球形粒子磨损性大10倍；粒径为90um左右的尘粒的磨损性最大，而当粒径减小到5〜10um时磨损性已十分微弱。磨损性与气流速度的2〜3次方与粒径的15次方成正比。因此，气流速度及其均匀性是必须严格控制的。在常见粉尘中，铝粉、硅粉、焦粉、炭粉、烧结矿粉等属于高磨损性粉尘。对于磨损性粉尘宜选用耐磨性好的滤料。除尘滤料的磨损部位与形式多种多样，根据经验。滤袋磨损多在下部，这是因为滤袋上部滤速低，气体含尘浓度小的缘故。对于磨损性强的粉尘，选用滤料应注意以下3点。①化学纤维优于玻璃纤维，膨化玻璃纤维优于一般玻璃纤维，细、短、卷曲型纤维优于粗、长、光滑性纤维。②毡料中宜用针刺方式加强纤维之间的交络性，织物中以缎纹织物最优，织物表面的拉绒也是提高耐磨性的措施，但是毡料、缎纹织物和起绒滤料会增加阻力值。③对于普通滤料表面涂覆、压光等后处理也可提高耐磨性。对于玻璃纤维滤料、硅油、石墨、聚四氟乙烯树脂处理可以改善耐磨、耐折性。但是覆膜滤料用于磨损性强的工况时，膜会过早地磨坏，失去覆膜作用。二、按除尘器的清灰方式选择布袋除尘器的清灰方式是选择滤料结构品种的另一个重要因素，不同清灰方式的袋式除尘器因清灰能量、滤袋形变特性的不同，宜选用不同的结构品种滤料。（1机械振动类袋式除尘器是利用机械装置（包括手动、电磁振动、气动使滤袋产生振动而清灰的袋式除尘器。此类除尘器的特点是施加于粉尘层的动能较少而次数较多，因此要求滤料薄而光滑，质地柔软，有利于传递振动渡，在过滤面积上形成足够的振击力。宜选用由化纤缎纹或斜纹织物，厚度0.3〜0.7mm,单位面积质量300〜350g/m。，过滤速度0.6〜1.0m/min；对小型机组可提高到1.0〜1.5m/min。（2分室反吹类袋式陈尘器采用分室结构，利用阀门逐室切换，形成逆向气流反吹，使滤袋缩瘪或鼓胀清灰的袋式除尘器。它有二状态和三状态之分，清灰次数3〜5次/h,清灰动力来自于除尘器本体的自用压力，在特殊场台中才另配反吹风动力；属于低动能清灰类型。滤料应选用质地轻软、容易变形而尺寸稳定的薄型滤料，如729、MP922滤料。该类除尘器过滤速度与机械振动类除尘器相当。分室反吹类袋式除尘器具有内滤与外滤之分，滤料的选用没有差异。对大中型除尘器常用圆形袋、无除尘骨架；滤袋长径比为（15〜40：1；优先选用缎纹（或斜纹机织滤料；在特殊场合也可选用基布加强的薄型针刺毡滤料，厚1.0〜1.5mm单位面积质量300〜400g/m。对小型除尘器常用扁袋、菱形袋或蜂窝形袋，必须带支撑除尘骨架，优先选用耐磨性、透气性好的薄形针刺毡滤料，单位面积质量350〜400g/m。也可选用纬二重或双重织物滤料。(3振动反吹并用类袋式除尘器指兼有振动和逆气流双重清灰作用的袋式除尘器。振动使尘饼松动，逆气流使粉尘脱离，两种方式...
