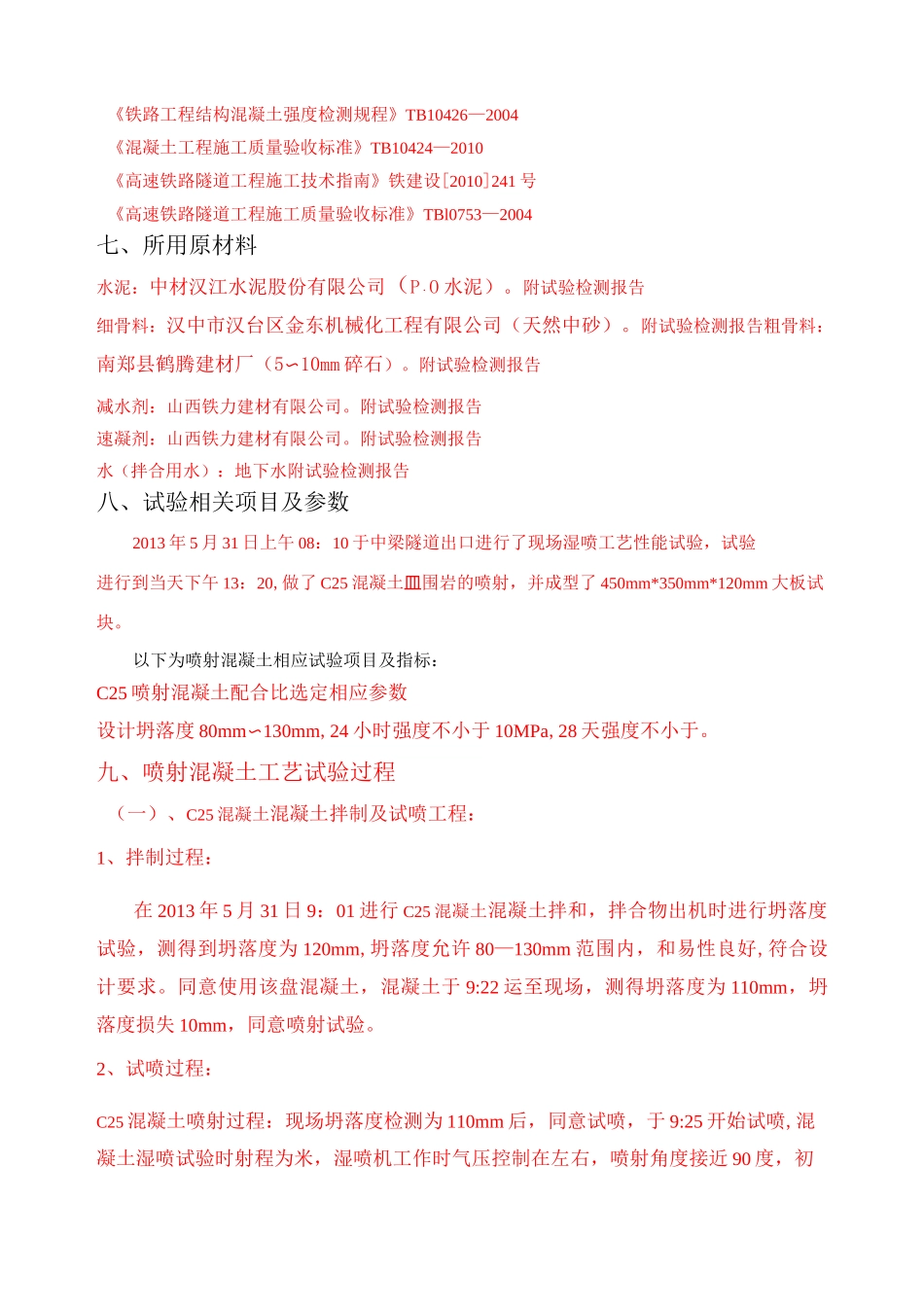

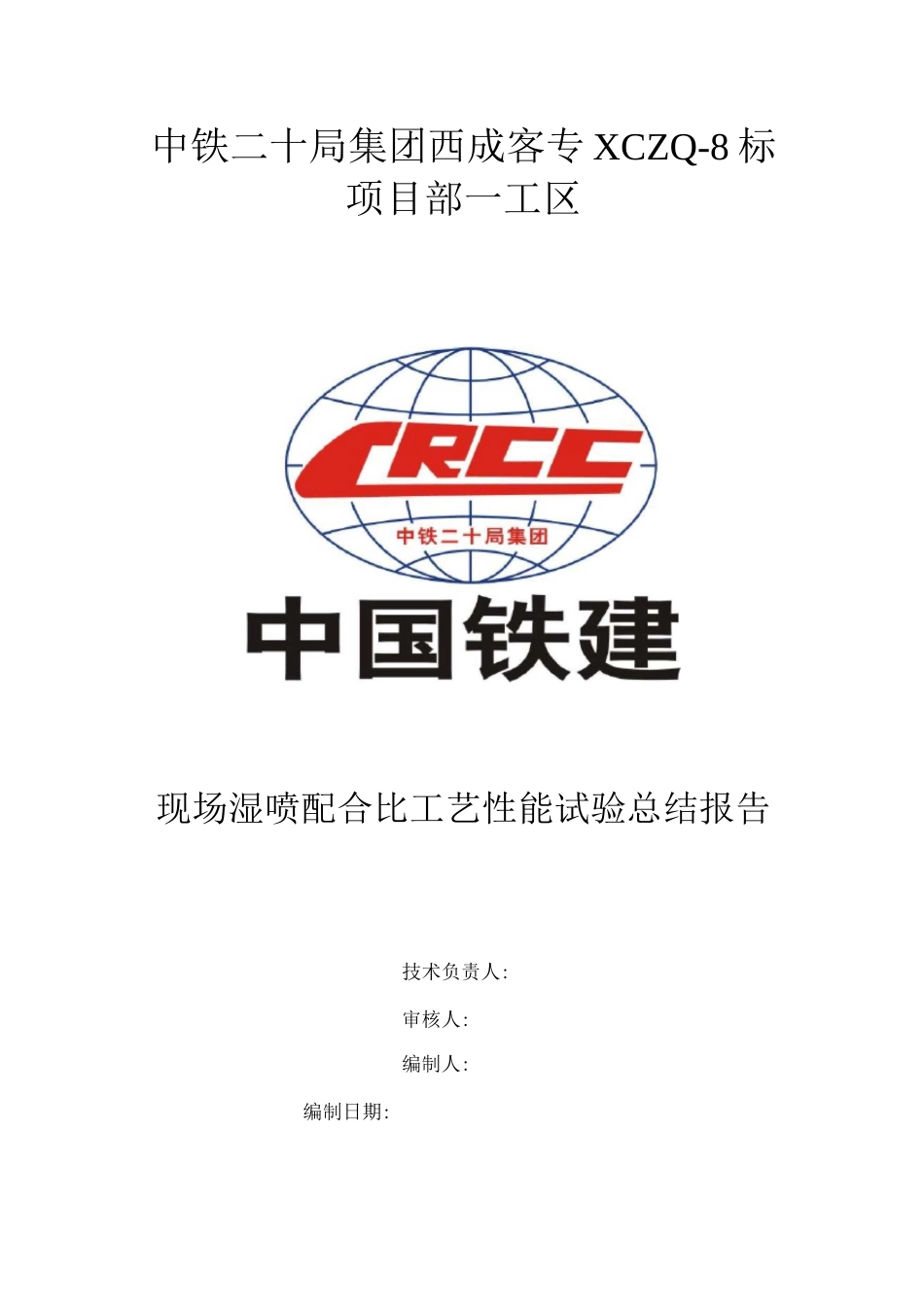

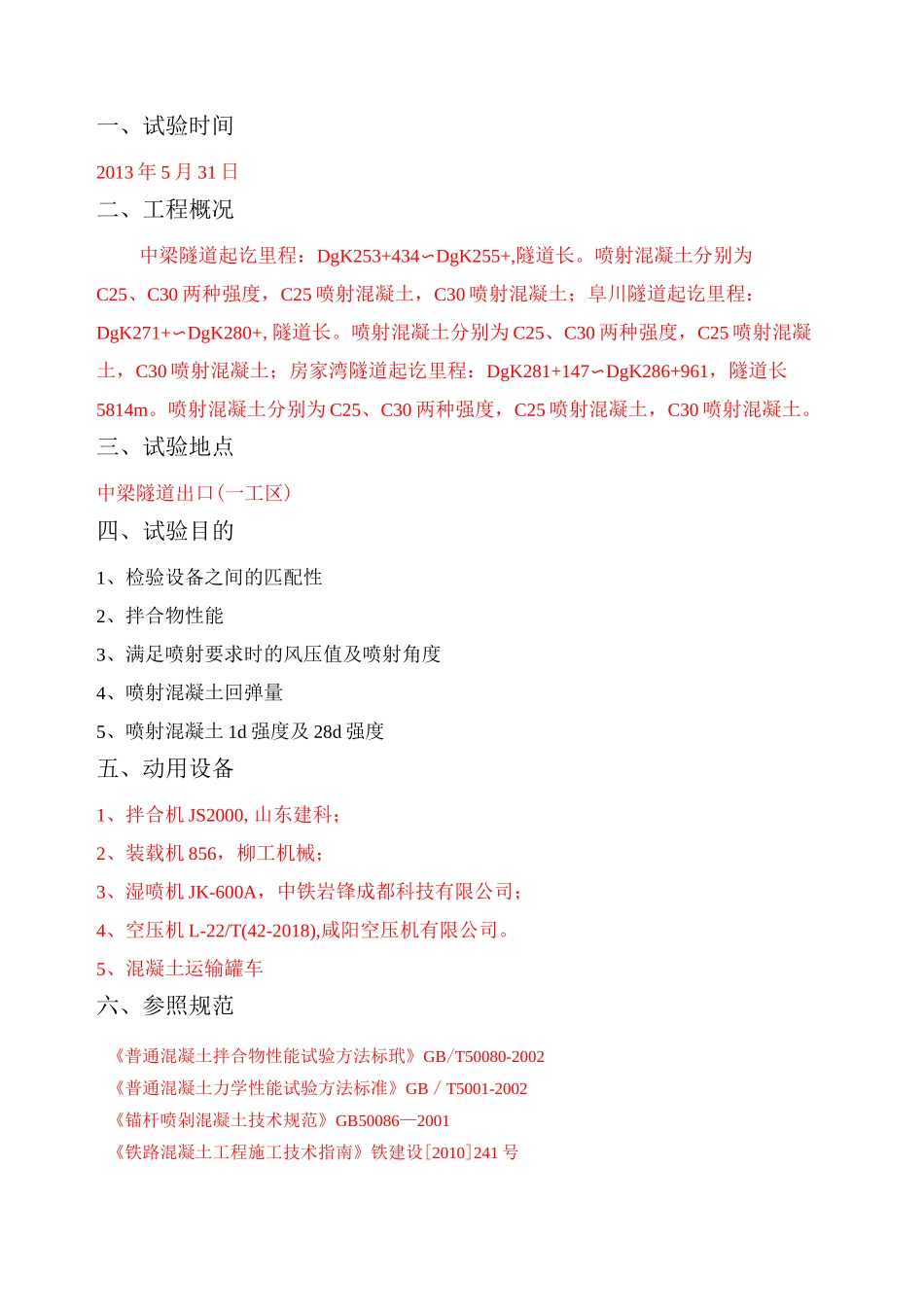

中铁二十局集团西成客专XCZQ-8标项目部一工区现场湿喷配合比工艺性能试验总结报告技术负责人:审核人:编制人:编制日期:一、试验时间2013年5月31日二、工程概况中梁隧道起讫里程：DgK253+434〜DgK255+,隧道长。喷射混凝土分别为C25、C30两种强度，C25喷射混凝土，C30喷射混凝土；阜川隧道起讫里程：DgK271+〜DgK280+,隧道长。喷射混凝土分别为C25、C30两种强度，C25喷射混凝土，C30喷射混凝土；房家湾隧道起讫里程：DgK281+147〜DgK286+961，隧道长5814m。喷射混凝土分别为C25、C30两种强度，C25喷射混凝土，C30喷射混凝土。三、试验地点中梁隧道出口(一工区)四、试验目的1、检验设备之间的匹配性2、拌合物性能3、满足喷射要求时的风压值及喷射角度4、喷射混凝土回弹量5、喷射混凝土1d强度及28d强度五、动用设备1、拌合机JS2000,山东建科；2、装载机856，柳工机械；3、湿喷机JK-600A，中铁岩锋成都科技有限公司；4、空压机L-22/T(42-2018),咸阳空压机有限公司。5、混凝土运输罐车六、参照规范《普通混凝土拌合物性能试验方法标玳》GB/T50080-2002《普通混凝土力学性能试验方法标准》GB／T5001-2002《锚杆喷剁混凝土技术规范》GB50086—2001《铁路混凝土工程施工技术指南》铁建设[2010]241号《铁路工程结构混凝土强度检测规程》TB10426—2004《混凝土工程施工质量验收标准》TB10424—2010《高速铁路隧道工程施工技术指南》铁建设[2010]241号《高速铁路隧道工程施工质量验收标准》TBl0753—2004七、所用原材料水泥：中材汉江水泥股份有限公司（P・O水泥）。附试验检测报告细骨料：汉中市汉台区金东机械化工程有限公司（天然中砂）。附试验检测报告粗骨料：南郑县鹤腾建材厂（5〜10mm碎石）。附试验检测报告减水剂：山西铁力建材有限公司。附试验检测报告速凝剂：山西铁力建材有限公司。附试验检测报告水（拌合用水）：地下水附试验检测报告八、试验相关项目及参数2013年5月31日上午08：10于中梁隧道出口进行了现场湿喷工艺性能试验，试验进行到当天下午13：20,做了C25混凝土皿围岩的喷射，并成型了450mm*350mm*120mm大板试块。以下为喷射混凝土相应试验项目及指标：C25喷射混凝土配合比选定相应参数设计坍落度80mm〜130mm,24小时强度不小于10MPa,28天强度不小于。九、喷射混凝土工艺试验过程（一）、C25混凝土混凝土拌制及试喷工程：1、拌制过程：在2013年5月31日9：01进行C25混凝土混凝土拌和，拌合物出机时进行坍落度试验，测得到坍落度为120mm,坍落度允许80—130mm范围内，和易性良好,符合设计要求。同意使用该盘混凝土，混凝土于9:22运至现场，测得坍落度为110mm，坍落度损失10mm，同意喷射试验。2、试喷过程：C25混凝土喷射过程：现场坍落度检测为110mm后，同意试喷，于9:25开始试喷,混凝土湿喷试验时射程为米，湿喷机工作时气压控制在左右，喷射角度接近90度，初次喷射厚度8cm,后一层喷射在前一层凝结后进行。整个喷射过程设备运行正常,出料顺畅，无异常现象，经目测回弹相对较小，说明时，喷射混凝土适合此湿喷机喷射。十、C25喷射混凝土回弹量检测及混凝土强度检测1、回弹量检测结果：2、强度检测结果：配合比24小时强度28天强度十^一、C25喷射混凝土湿喷工艺试验结论1、强度：设计要求一天强度应大于lOmpa,实测C25为，边墙的喷射混凝土的回弹量不应大于15%,拱部不应大于25%，实测C25为％,C30为％,满足设计要求。整个现场湿喷工艺性能试验达到了预期效果,表明现场湿喷完全可以满足工艺性能要求。此工艺将会在以后的工作中起到至关重要的作用。通过这次现场湿喷工艺性能试验,考验了项目部拌合站的出料能力,考验了工程人员、试验人员现场检测和控制能力,考验了所有使用湿喷机等设备工作能力,同时考验了整个项目部在现场施工操作的协调能力。十二、附件：1、配合比选定资料；中铁二十局西成客专项目部一工区2、喷射混凝土配料通知单:；3、使用原材料报告；4、湿喷工艺性试验所用材料报告；5、1天强度检测报告、28天强度检测报告。
