项目十二：-螺纹的公差与配合VIP免费

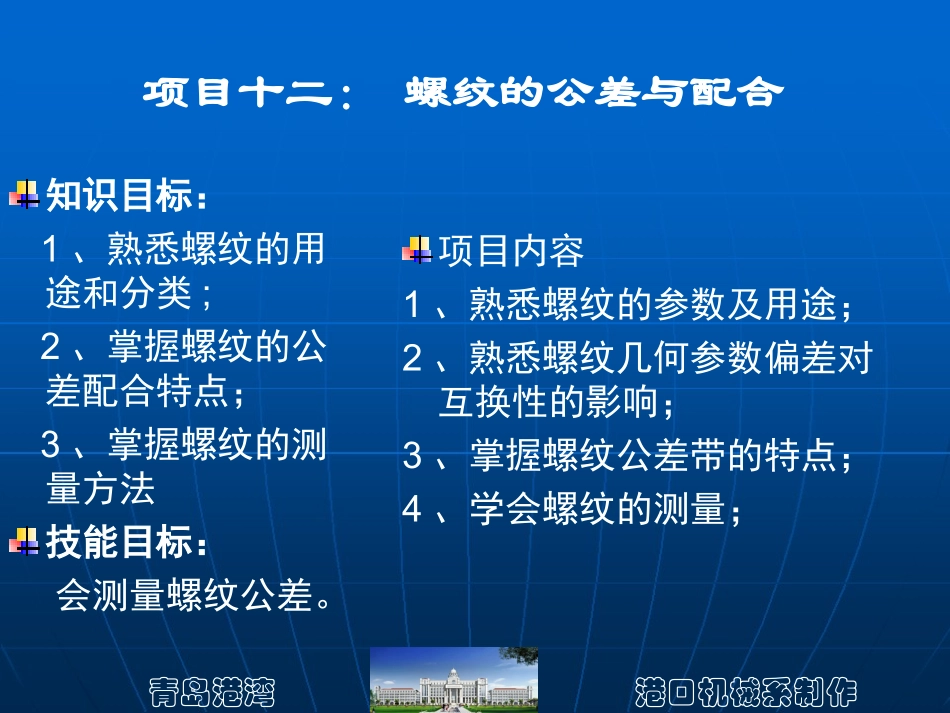

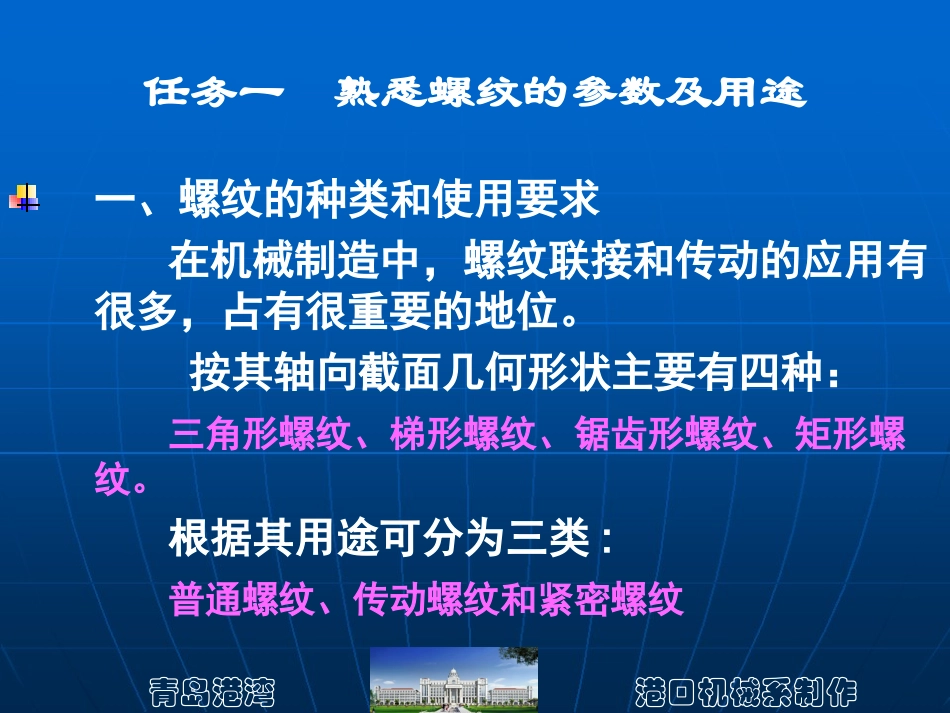

青岛港湾港口机械系制作项目十二：螺纹的公差与配合知识目标：1、熟悉螺纹的用途和分类;2、掌握螺纹的公差配合特点；3、掌握螺纹的测量方法技能目标：会测量螺纹公差。项目内容1、熟悉螺纹的参数及用途；2、熟悉螺纹几何参数偏差对互换性的影响；3、掌握螺纹公差带的特点；4、学会螺纹的测量；青岛港湾港口机械系制作学习导航对照螺纹实物讲解螺纹参数螺纹用途几何参数对互换性的影响螺纹公差带螺纹的测量青岛港湾港口机械系制作一、螺纹的种类和使用要求在机械制造中，螺纹联接和传动的应用有很多，占有很重要的地位。按其轴向截面几何形状主要有四种：三角形螺纹、梯形螺纹、锯齿形螺纹、矩形螺纹。根据其用途可分为三类:普通螺纹、传动螺纹和紧密螺纹任务一熟悉螺纹的参数及用途青岛港湾港口机械系制作1、普通螺纹：通常也称紧固螺纹，主要用于联接和紧固各种机械零件。这类螺纹联接的使用要求是可旋合性(便于装配和拆换)和联接的可靠性。如三角形螺纹。2、传动螺纹：这类螺纹通常用于传递运动或动力。螺纹联接的使用要求是传递动力的可靠性或传递位移的准确性。如梯形螺纹、锯齿形螺纹、矩形螺纹等。3、紧密螺纹：这类螺纹用于密封联接。螺纹的使用要求是结合紧密，不漏水、不漏气和不漏油。如管螺纹。青岛港湾港口机械系制作二、普通螺纹的主要几何参数螺纹的几何参数取决于螺纹轴向剖面内的基本牙型。其基本牙型是将原始三角形(等边三角形)的顶部截去H/8和底部截去H/4所形成的内、外螺纹共有的理论牙型。该牙型是具有螺纹的基本尺寸。青岛港湾港口机械系制作图12-1螺纹几何参数青岛港湾港口机械系制作大径是指与内螺纹牙底或外螺纹牙顶相切的假想圆柱或圆锥的直径。相结合的内、外螺纹的大径基本尺寸相等，即D=d。小径是指与内螺纹牙顶或外螺纹牙底相切的假想圆柱或圆锥的直径。相结合的内、外螺纹的小径基本尺寸相等,即D１=d1。内螺纹的小径D1又称"顶径",外螺纹的小径d1又称"底径"。中径是指一个假想圆柱或圆锥的直径，该圆柱或圆锥的母线通过螺纹牙型上沟槽和凸起宽度相等的地方，此假想圆柱称为中径圆柱。中径圆柱的母线称为中径线，其轴线即为螺纹轴线,相结合的内、外螺纹中径的基本尺寸相等，即D２=d２。螺距（P）是指相邻两牙在中径线上对应两点间的轴向距离。有细牙和粗牙之分。青岛港湾港口机械系制作导程（S）是指同一螺旋线上相邻两牙在中径线上对应两点间的轴向距离。S=nP其中n是螺旋线的数目。单一中径是指一个假想圆柱的直径，该圆柱的母线通过牙型上沟槽宽度等于螺距基本尺寸一半地方的直径。用以表示螺纹中径的实际尺寸。螺纹旋合长度是指内外螺纹旋合时螺旋面接触部分的轴向长度。青岛港湾港口机械系制作图12-2螺纹的单一中径与中径青岛港湾港口机械系制作牙型半角是指在螺纹牙型上牙侧与螺纹轴线的垂直线间的夹角。普通螺纹的牙型半角为30。图12-3牙型角、牙型半角和牙侧角青岛港湾港口机械系制作螺纹联接要实现其互换性,必须保证良好的旋合性和一定的联接强度。影响螺纹互换性的主要几何参数有五个:大径、小径、中径、螺距和牙型半角。这几个参数在加工过程中不通可避免地会产生一定的加工误差,不仅会影响螺纹的旋合性、接触高度、配合松紧、还会影响联接的可靠性,从而影响螺纹的互换性。任务二熟悉螺纹几何参数偏差对互换性的影响青岛港湾港口机械系制作一、螺纹大、小径误差对互换性的影响内、外螺纹加工后,外螺纹的大径和小径要分别小于内螺纹的大径和小径，才能保证旋合性。由于螺纹旋合后主要是依靠螺牙侧面工作，如果内、外螺纹的牙侧接触不均匀，就会造成负荷分布不均，势必降低螺纹的配合均匀性和联接强度。因此对螺纹互换性影响较大的参数是中径、螺距和牙型半角。中径偏差是指中径的实际尺寸(以单一中径体现)与基本尺寸之代数差。就外螺纹而言，中径若比内螺纹大，必然影响旋合性；若过小，则会使牙侧间的间隙增大，联接强度降低。要控制螺纹的中径偏差。国标中规定了普通螺纹的中径公差。青岛港湾港口机械系制作二、螺距误差对互换性的影响螺距偏差可分为单个螺距偏差和螺距累积偏差两种。单个螺距偏差：是指单个螺距的实际值与其基本值之代数...
