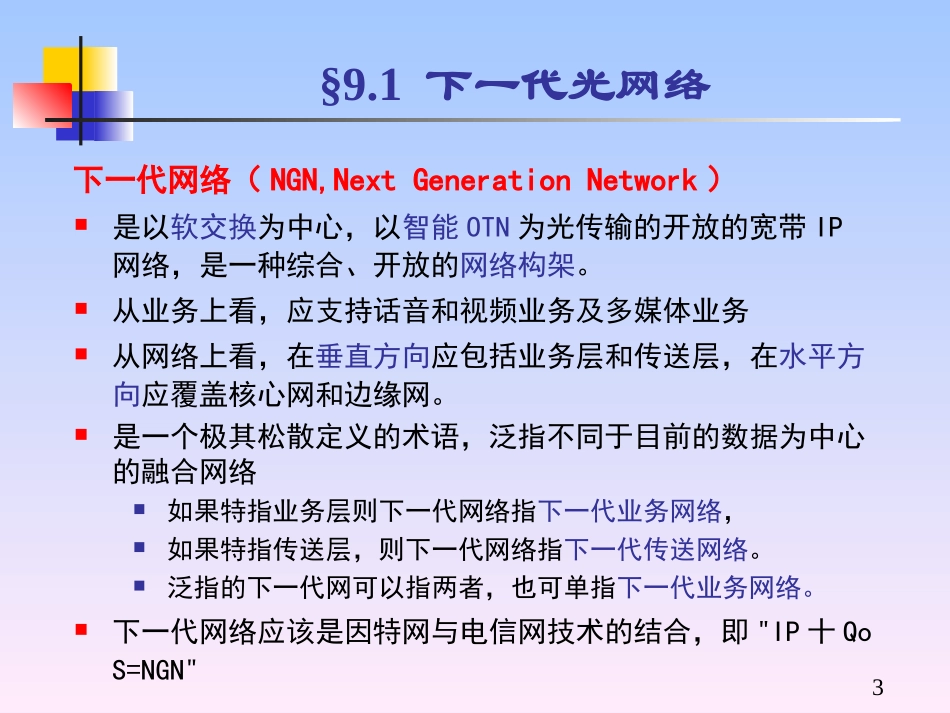

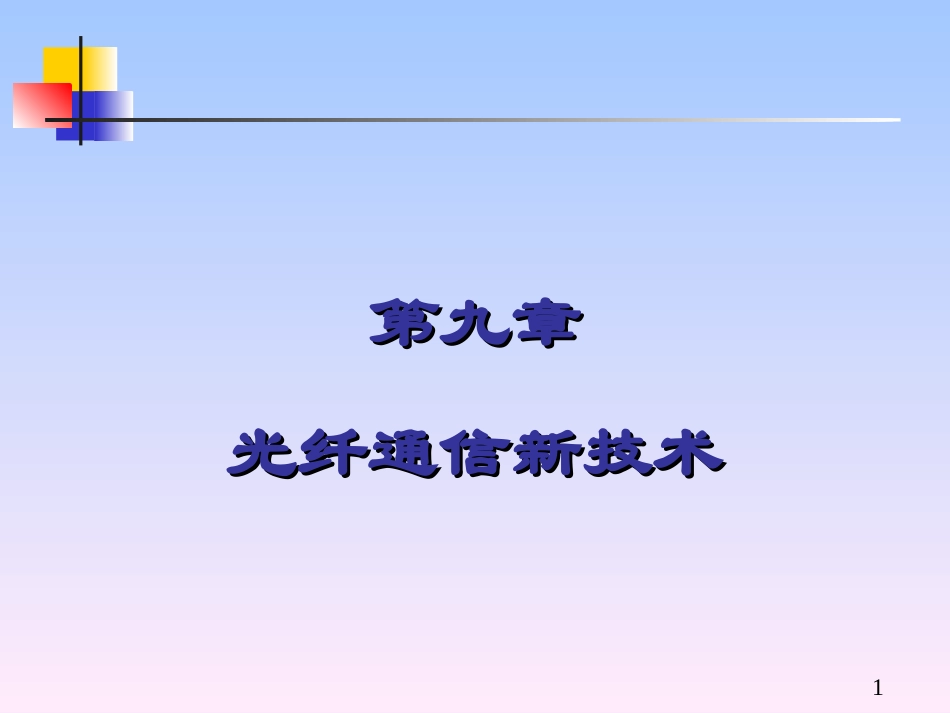

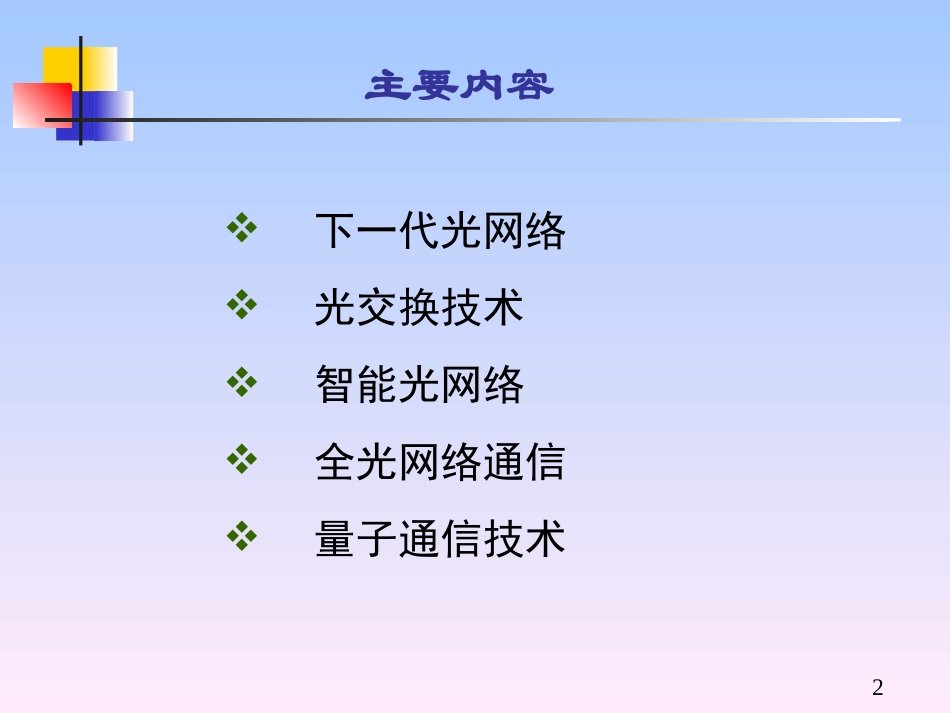

1第九章第九章光纤通信新技术光纤通信新技术2主要内容下一代光网络光交换技术智能光网络全光网络通信量子通信技术3§9.1下一代光网络下一代网络（NGN,NextGenerationNetwork）是以软交换为中心，以智能OTN为光传输的开放的宽带IP网络，是一种综合、开放的网络构架。从业务上看，应支持话音和视频业务及多媒体业务从网络上看，在垂直方向应包括业务层和传送层，在水平方向应覆盖核心网和边缘网。是一个极其松散定义的术语，泛指不同于目前的数据为中心的融合网络如果特指业务层则下一代网络指下一代业务网络，如果特指传送层，则下一代网络指下一代传送网络。泛指的下一代网可以指两者，也可单指下一代业务网络。下一代网络应该是因特网与电信网技术的结合，即"IP十QoS=NGN"4NGN的特点业务节点将是基于软交换的体系；传送网络将是自动交换传送网(ASTN)；城域网技术将是多业务传送平台(MSTP)移动通信将是3G和超3G技术协议将是IPv6§9.1下一代光网络5光传送网络体系结构Optical(PhotonicNetwork)ATMSDHIPIPOptical(PhotonicNetwork)SDHIPOptical(PhotonicNetwork)MPLS网络的分层及其演化光传送网的功能：为透明传送SDH、PDH、ATM、IP等业务信号提供光通道。6SDH和OTN的分层结构光传输段层OTS光复用段层OMS光信道层OCH(没有虚道层虚道层电路层电路层PDH通道层SDH通道层电复用段层电复用段层光传送网络电路层通道层复用段层再生段层SDH网络物理层(光纤)物理层(光纤)IP业务的传送IP包封成光分组、光通路连接信息适配、光通路监控光分组的复用、段信息适配、段监控在光纤介质上提供传输功能IP层采用波长交换路由技术光信道层需要有全光交换技术、全光路由等；光复用段层需采用光波复用技术，如OCDM、OTDM、DWDM；光传输段层需解决光信号的放大、色散管理。IP头处理、分段、转发（光域）7下一代光传送网提出由于IP业务量本身的不确定性和不可预性、自相似性和不对称性，IP业务对网络带宽的动态分配要求越来越迫切。传统的主要靠人工配置网络连接,原始方法耗时费力，不仅难以适应现代网络和新业务提供拓展的需要，也难以适应市场竞争的需要。自动交换传送网(ASTN)：能够自动完成网络连接以OTN为基础的ASTN称为自动交换光网络ASON（简称智能光网络）。引入动态交换是传送网概念重大突破，是传送网一次革命8现状：全光网（AON）:光信息流在通信网络中的传输及交换时始终以光的形式存在，不需要经过O/E/O。光域实现放大、整形、时钟提取、波长变换等十分困难无法在光域上增加开销对信号进行监视，管理和维护还必须依靠电信号进行不能组成全球性／全国性的网以实现全网内的波长调度和传输目前的光传送网智能性很低，大部分采用的都是固定的光链路连接模式，对高速带宽的指配基本上是静态的，不能满足可预见的客户层需求。光传送网络的全光化和智能化9光传送网络的全光化和智能化主要发展趋势：组网方式开始从简单的点到点传输向光层联网方式前进，改进组网效率和灵活性；光联网将从静态联网开始向智能化动态联网方向发展，改进网络响应和生存性是未来发展的一项主要任务；智能网络对于运营商在竞争中推出与众不同的服务，以及节省运营开支起着至关重要的作用。10能功络网时间1996201020002005WDM点到点传输OADM具有静态光上下路功能的WDM点到点传输DWDM点到点传输OADMOADMOADMOADM具有动态光上下路功能的DWDM传送网OADMOADMOADMOXC具有动态光上下路和静态光交叉互连功能的DWDM传送网OADMOADMOXCOXCOADMOADMOADMOADMOADMOXCOADMOADMOADM全动态光上下路/光交叉互连DWDM传送网OADM具有静态光上下路功能的DWDM点到点传输能功络网时间1996201020002005WDM点到点传输OADM具有静态光上下路功能的WDM点到点传输DWDM点到点传输OADMOADMOADMOADM具有动态光上下路功能的DWDM传送网OADMOADMOADMOXC具有动态光上下路和静态光交叉互连功能的DWDM传送网OADMOADMOXCOXCOADMOADMOADMOADMOADMOXCOADMOADMOADM全动态光上下路/光交叉互连DWDM传送网OADM具有静态光上下路功能的DWDM点到点传输光网络的发展趋势11§9.2光交换技术光交换：对送来的...
