塑料油壶盖模具的设计与制造说明书VIP免费

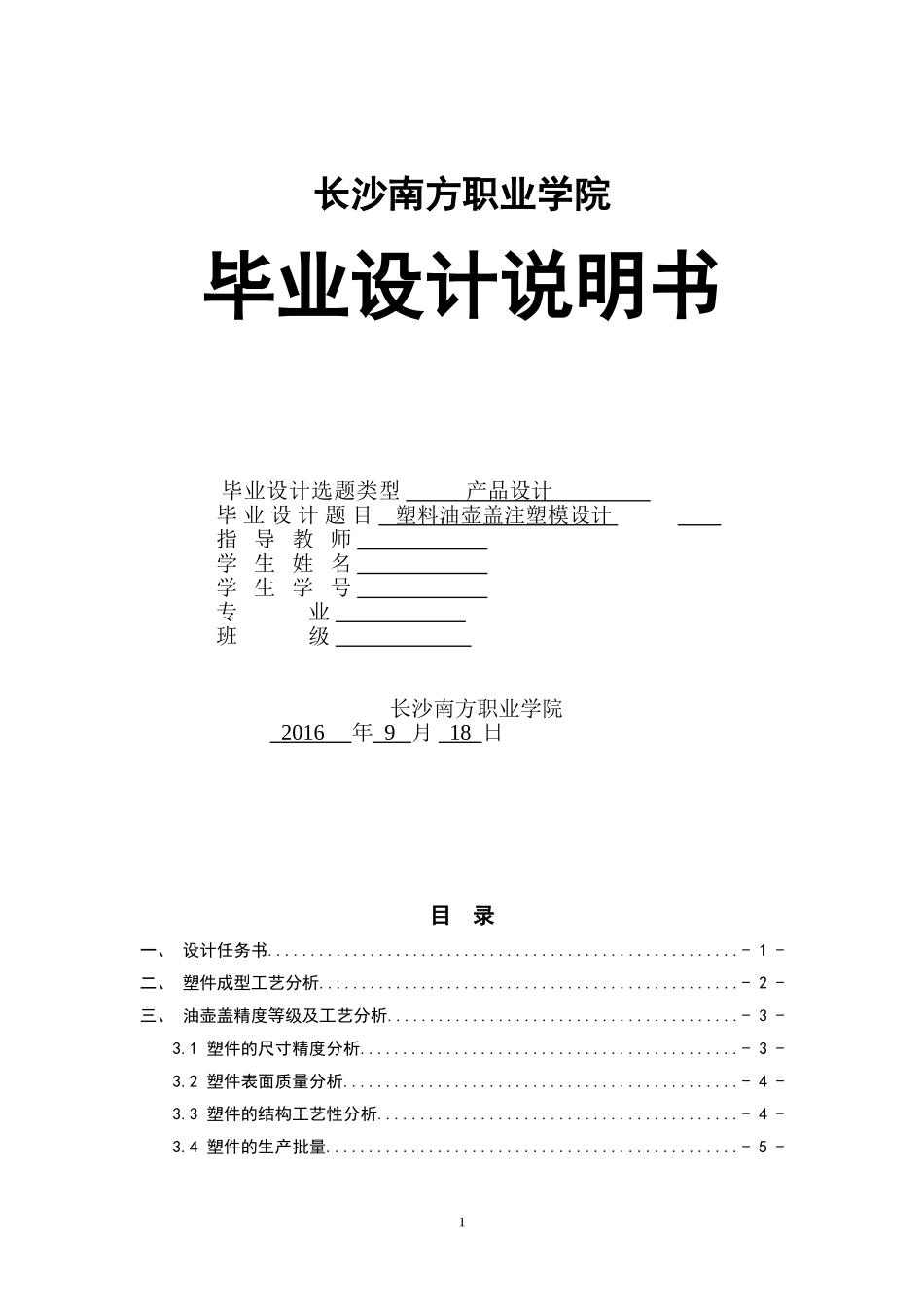

1长沙南方职业学院毕业设计说明书毕业设计选题类型产品设计毕业设计题目塑料油壶盖注塑模设计指导教师学生姓名学生学号专业班级长沙南方职业学院2016年9月18日目录一、设计任务书.......................................................-1-二、塑件成型工艺分析.................................................-2-三、油壶盖精度等级及工艺分析.........................................-3-3.1塑件的尺寸精度分析............................................-3-3.2塑件表面质量分析..............................................-4-3.3塑件的结构工艺性分析..........................................-4-3.4塑件的生产批量................................................-5-23.5成型工艺参数的确定............................................-5-四、模具结构设计.....................................................-6-4.1型腔数目的确定................................................-6-4.2注射机的校验..................................................-7-4.3分型面的确定..................................................-8-4.4型腔的布局....................................................-9-4.5浇注系统的选择...............................................-10-4.6冷却系统的确定...............................................-13-4.7脱模机构的设计...............................................-15-4.8推杆的设计...................................................-15-4.9复位杆的设计.................................................-16-4.10导柱导向机构设计............................................-16-4.11模具的装配..................................................-17-五、结论..........................................................-18-六、参考文献........................................................-18-七、致谢.......................................................-19-毕业设计说明书设计计算及说明一、设计任务书塑料油壶盖（1）塑料原料：低密度聚乙烯；（2）收缩率：1.5%~3%；（3）生产批量：30万件/年；（4）成型方法与设备：在SZ120/630型注射机上注射成型。3技术要求：（1）壁厚处处相等；（2）塑件不允许有裂纹和变形缺陷；（3）脱模斜度30＇～１º；（4）未注尺寸公差按MT7级查取。在本设计中应解决的主要问题有如下几点：A、收集整理有关制件设计、成型工艺、成型设备、机械加工及特殊加工资料，以备设计模具时使用。B、制品测绘、三维造型，了解制件的用途，分析塑料制件的工艺性，尺寸精度等技术要求。C、成型材料应当满足塑料制件的强度要求，具有好的流动性、均匀性和各向同性、热稳定性。D、选择塑料制件尺寸精度最高的尺寸进行分析，估计成型公差是否低于塑料制件的公差，能否成型出合乎要求的塑料制件来。E、产品的注塑加工工艺分析。F、设计制品模具。G、下型腔的加工工艺分析、工艺规程。H、下型腔数控仿真加工及加工工艺卡片。二、塑件成型工艺分析1、产品名称：塑料油壶盖2、产品材料：低密度聚乙烯LDPE3、塑件材料特性4LDPE的机械强度较差，耐热性不高，抗环境应力开裂性、粘附性、粘合性、印刷性差，需经表面处理，如化学侵蚀、电晕等处理后方可改进其粘合性、印刷性。吸水性很低，几乎不吸水，化学稳定性优秀，如对酸、碱、盐、有机溶剂都较稳定。对CO2、有机性臭气渗透性大，但对水蒸汽、空气的渗透性差。若加入一定量的抗氧剂、紫外线吸收剂等可改善性能、在化学交联剂或高能辐照下交联，可提高软化点、耐温性、刚度、耐溶剂性等。4、塑件材料成形性能成型收缩率范围及收缩值大，方向性明显，容易变形、翘曲。应控制模温，保持冷却均匀、稳定;流动性好且对压力变化敏感；易用于高压注射，料温均匀，填充速度应快，保压充分；冷却速度慢，必须充分冷却，模具应设有冷却系统；质软易脱模，塑件有浅的侧凹槽时可以强行脱模。5、产品数量：30万件/年6、塑件...
