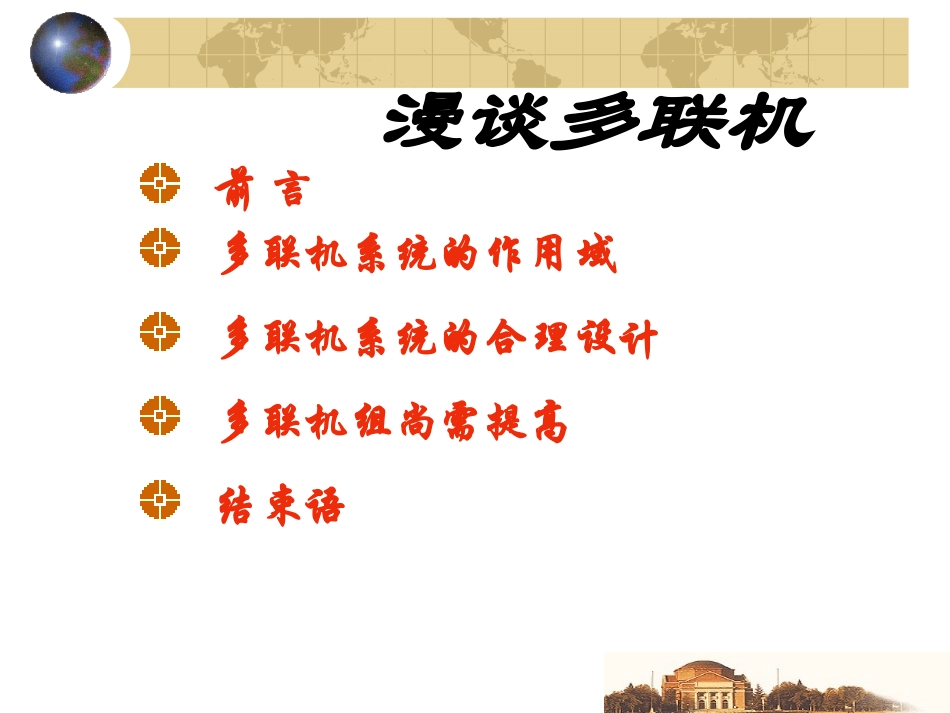

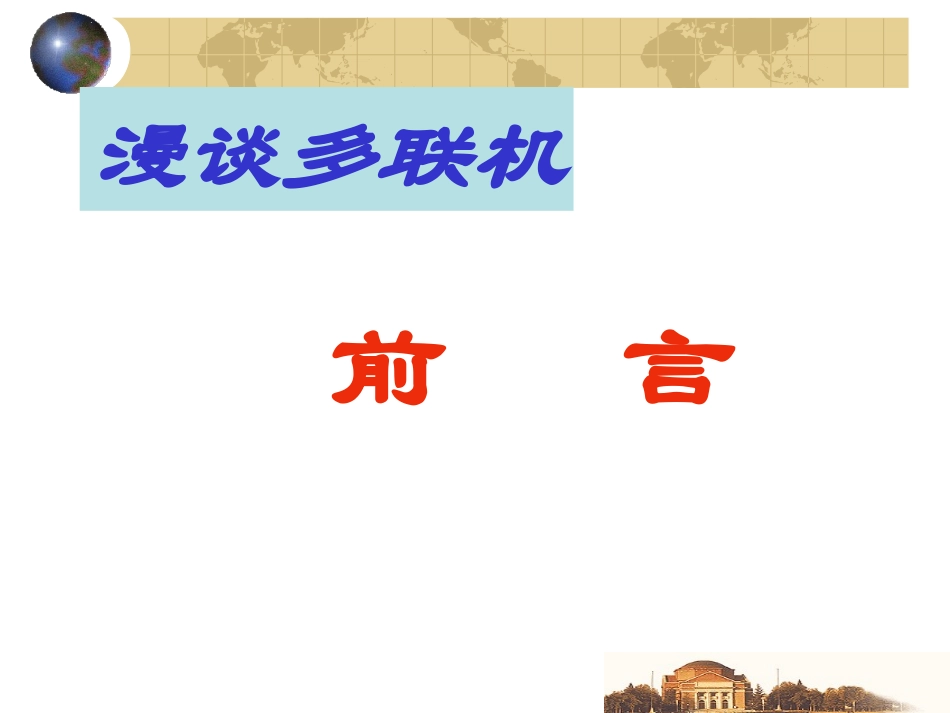

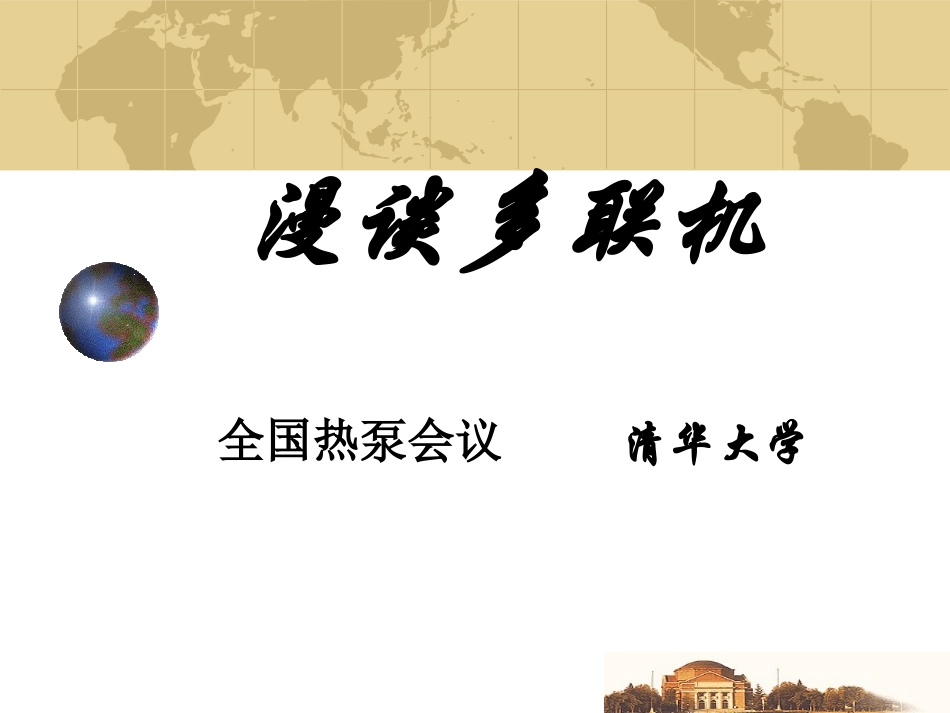

漫谈多联机全国热泵会议清华大学漫谈多联机前言多联机系统的作用域多联机系统的合理设计多联机组尚需提高结束语前言漫谈多联机前言—多联机的分类单冷型热泵型热回收型一部分房间供冷同时一部分房间供热2管制系统3管制系统2管式热回收型多联式空调机组EV1EV2EV3V1V3V2V4室内机组室外机冷热转换器3管式热回收型多联式空调机组室内机组室外机EV0EV1EV2EV3前言—多联机的特点容量自由组合8～56HP系统简单设计灵活室外机位置任意、作用半径大精确控制室内温度节能室内机独立控制、室外机变频安装简便可靠性高前言—多联机的现状良好的中小型中央空调系统方案几乎誉为可以一统天下但是：多联机的发展历程才20年，一定存在诸多不明的问题，需要提出加以讨论多联机运行特性的主要研究方法是实验研究，其仿真研究才刚刚起步提出以下问题，希望引起大家的关注，并在实践中逐步回答并加以解决系统作用域漫谈多联机作用域—作用范围实际配管长度100~150m等效配管长度115~175m总体高度差50m室内机间高差15m30？第一分支至最远40m作用域—问题lgph50m管路承压电子膨胀阀匹配40、150m蒸发温度不同吸气压力降低排气温度上升制冷工况（室外机在上）作用域—问题lgph15、50m液体闪发冷凝压力保证150m高压气冷凝制热工况（室外机在上）作用域—性能系数样本(配管等效7.5m）00.51.01.52.02.53.03.5020406080100120140制冷量(kW)EER(W/W)作用域—性能系数室外机室内机0室内机3室内机2室内机1室内机4CHCHCHCHCHCHCHCHCHEV1EV2EV5EV4EV3压缩机r换热器气液分离器高压气管低压气管液管Tliq,0Tgas,0Tliq,1Tgas,1Tliq,2Tgas,2Tliq,3Tgas,3Tliq,4Tgas,4PgasPLiqPgasPLiqPgasPLiqPLiqPgasPLiqPgasPliqPHigh,gasPLow,gasTsu,1Tsu,2Tex•5个室内机•制冷剂：R407c•3管热回收型系统•作用半径约40m实验机组地点：列日大学作用域—性能系数0.000.501.001.502.002.503.00152025303540室外温度℃COP30%<部分负荷<50%部分负荷=50%50%<部分负荷<60%试验:室外温度负荷COP基本不变作用域—能耗问题配管长度影响—流动阻力R22吸气管阻力铜管ODt=0.04/m℃mmp=731pa/m185.84kW(7.0m/s)2210.31(14~21/11.7~16.1)2820.34(28~36/12.7~16.3)3537.31(45~54/12.7~15.2)4261.848.1QQLtt作用域—能耗问题配管长度影响—系统能力制冷量蒸发温度t0tet‘室内机（总和,tn）吸气管阻力QeQ0室外机作用域—能耗问题配管长度影响—系统能力等效长度30m50m80m100m120m150m制冷t℃2.23.65.87.38.8110.930.890.830.780.740.68制热0.990.990.970.970.960.95吸气管阻力压缩机吸气压力降低，制冷能力下降，每℃约3％的容量修正率：作用域—能耗问题配管长度影响—系统能耗lgph流动阻力吸气压力下降、过热增加系统EER相应下降，每℃约3%EER1.9～2.4作用域—能耗问题051015202530蒸发温度℃20151050制冷量kWABC12’2”3”3’MEOpp23p12室外机室内机3室内机配管阻力的影响室外机：吸气压力降低制冷量减小室内机：蒸发温度提高制冷量减小提高设计水平漫谈多联机设计要点作用半径适当控制吸气管阻力损失设计要点优化匹配合理确定室内外机容量设计要点－5051015202530蒸发温度℃20151050制冷量kWABC12’2”3”3’pp23p12室内机3室内机室外机寻优室内机寻优冷量不足室外机设计要点－5051015202530蒸发温度℃20151050制冷量kWABCpp23p12室外机室内机3室内机室外机寻优室内机寻优设计要点系统布局要思考需要考虑室内机和室外机的相对位置关系设计要点制冷模式—室外机在下部上升高压液体管需克服重力损失防止液体闪发制热模式—室外机在上部高差越大要求压缩机排气压力越高设计要点••高压液体远距离传输可能出现沿程闪发和液体回流••膨胀阀的容量要考虑室内机在任何位置都有良好调节特性设计要点各房间空气参数应相差不大否则：适应低参数增加能耗提高机组系统水平漫谈多联机系统的控制问题数码涡旋压缩机均油与回油措施R410A系统控制问题VRFtestbenchEvolutionofthereferencetemperatures.15.020.025.030.01.41.61.82.0Testtime(Hour)Te...
