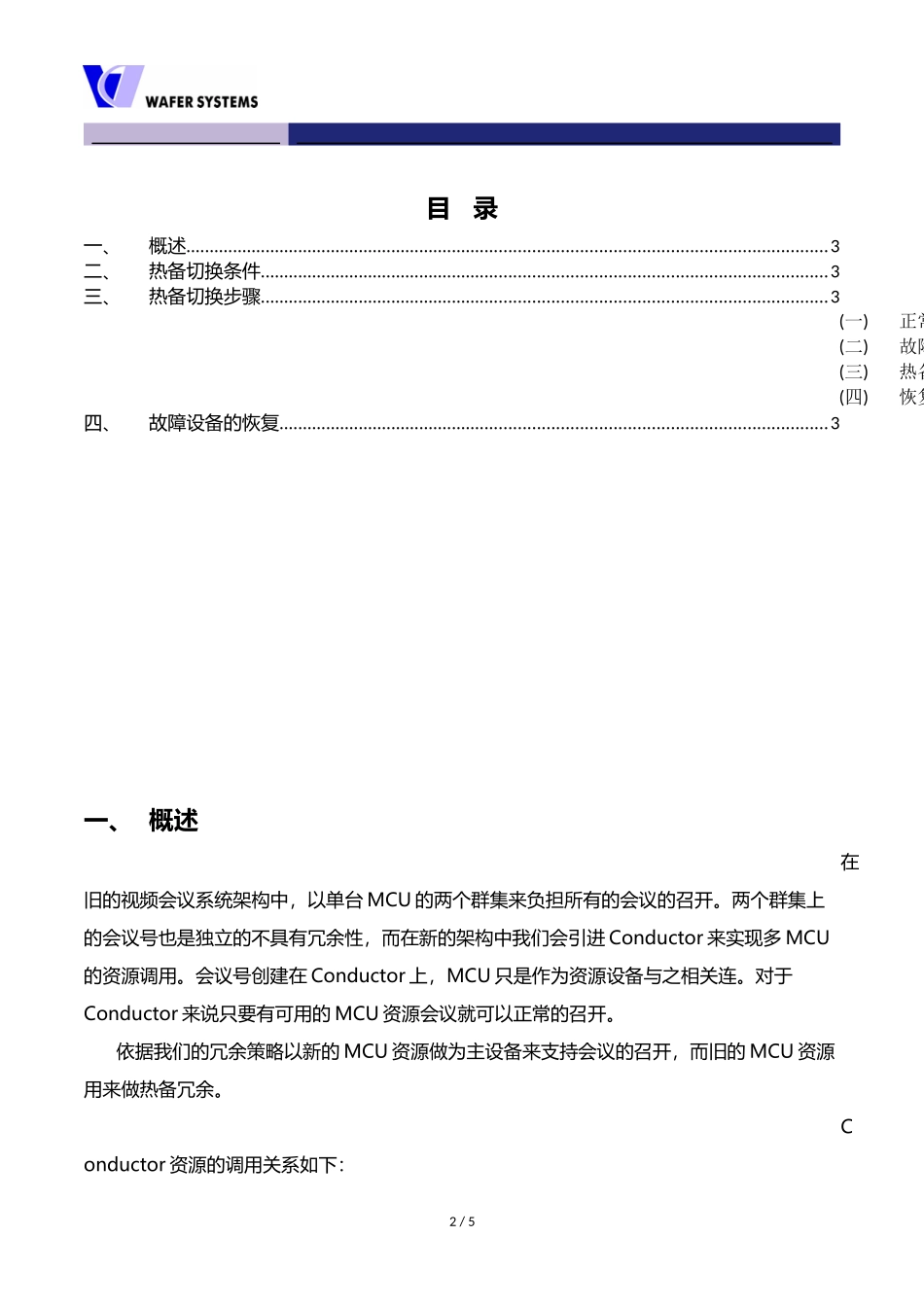

中国银行总行MCU应急预案执行方案目录一、概述........................................................................................................................................3二、热备切换条件........................................................................................................................3三、热备切换步骤........................................................................................................................3(一)正常开会(二)故障宕机(三)热备切换(四)恢复会议四、故障设备的恢复....................................................................................................................3一、概述在旧的视频会议系统架构中，以单台MCU的两个群集来负担所有的会议的召开。两个群集上的会议号也是独立的不具有冗余性，而在新的架构中我们会引进Conductor来实现多MCU的资源调用。会议号创建在Conductor上，MCU只是作为资源设备与之相关连。对于Conductor来说只要有可用的MCU资源会议就可以正常的召开。依据我们的冗余策略以新的MCU资源做为主设备来支持会议的召开，而旧的MCU资源用来做热备冗余。Conductor资源的调用关系如下：2/5所有的MCU都会做为资源设备被Conductor调用，开会时会议请求会先发到Conductor，再由Conductor根据模板中预配置好的会议参数创建会议。其中新设备中的MCUCluster3和MCUCluster4会做为Active的资源来支持会议的召开，而旧设备MCUCluster1和MCUCluster2会做为热备设备在Conductor上被设置为busyout，只有在主会议资源MCUCluster3和MCUCluster4宕机时才被手动启用。当主设备MCU的出现故障时我们会立刻做热备的切换。具体热备切换过程示意图如下：二、热备切换条件3/5电源故障，设备故障，板卡故障，人为误操作等任何原因导致MCU主设备的宕机不能支持会议时，需要做热备切换使备用的MCU能负担起会议。三、热备切换步骤(一)正常开会视频终端呼入10001-10003，Conductor会调用MCUCluster3的资源来建立会议。当MCUCluster3视频端口资源不足时10001-10003也会利用MCUCluster4上的资源来召开会议。视频终端呼入10004-10006，Conductor会调用MCUCluster4的资源来建立会议。当MCUCluster4视频端口资源不足时10004-10006也会利用MCUCluster3上的资源来召开会议。(二)故障宕机任何原因导致MCUCluster3与MCUCluster4故障不能召开会议。确认问题后立刻执行热备切换。(三)热备切换取消MCUCluster1与MCUCluster2的busyout状态。并把已宕机的MCUCluster3与MCUCluster3置为busyout。(四)恢复会议原呼10001－10003的终端重新呼叫10001－10003，原呼10004－10006的终端重新呼叫10004－10006，即可重新建立会议。四、故障设备的恢复4/5对于故障的主设备首先开出CASE对故障原因进行确认，然后再做设备的更换或者维修。当设备更换或者维修后再按原先的配置做好重新作为资源设备加入Conductor的管理，在没有会议的时间，重新调整Conductor上的busyout设定主设备重新承载业务备份设备保持热备角色。5/5
