锅炉水冷壁管防磨喷涂工程技术协议VIP免费

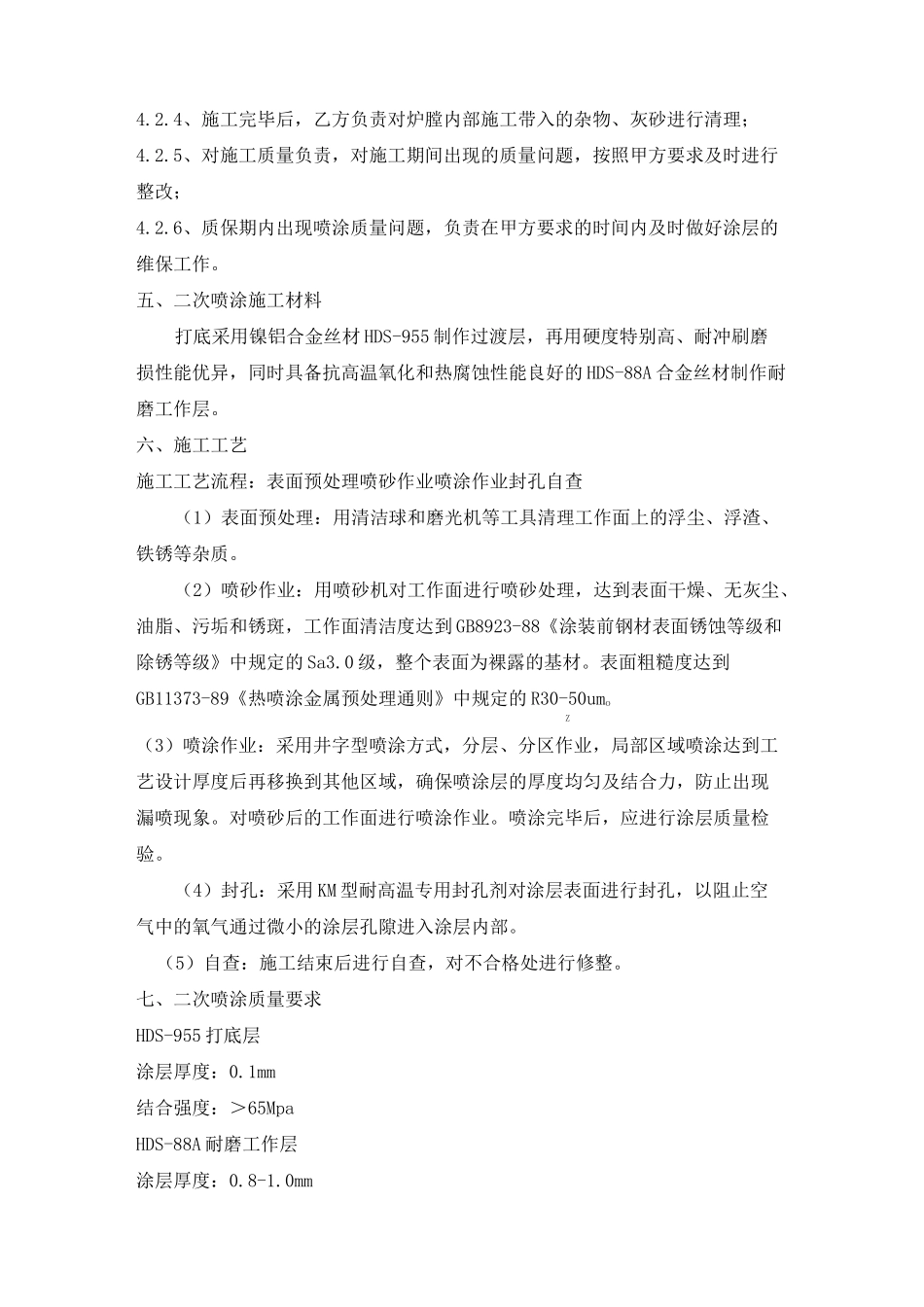

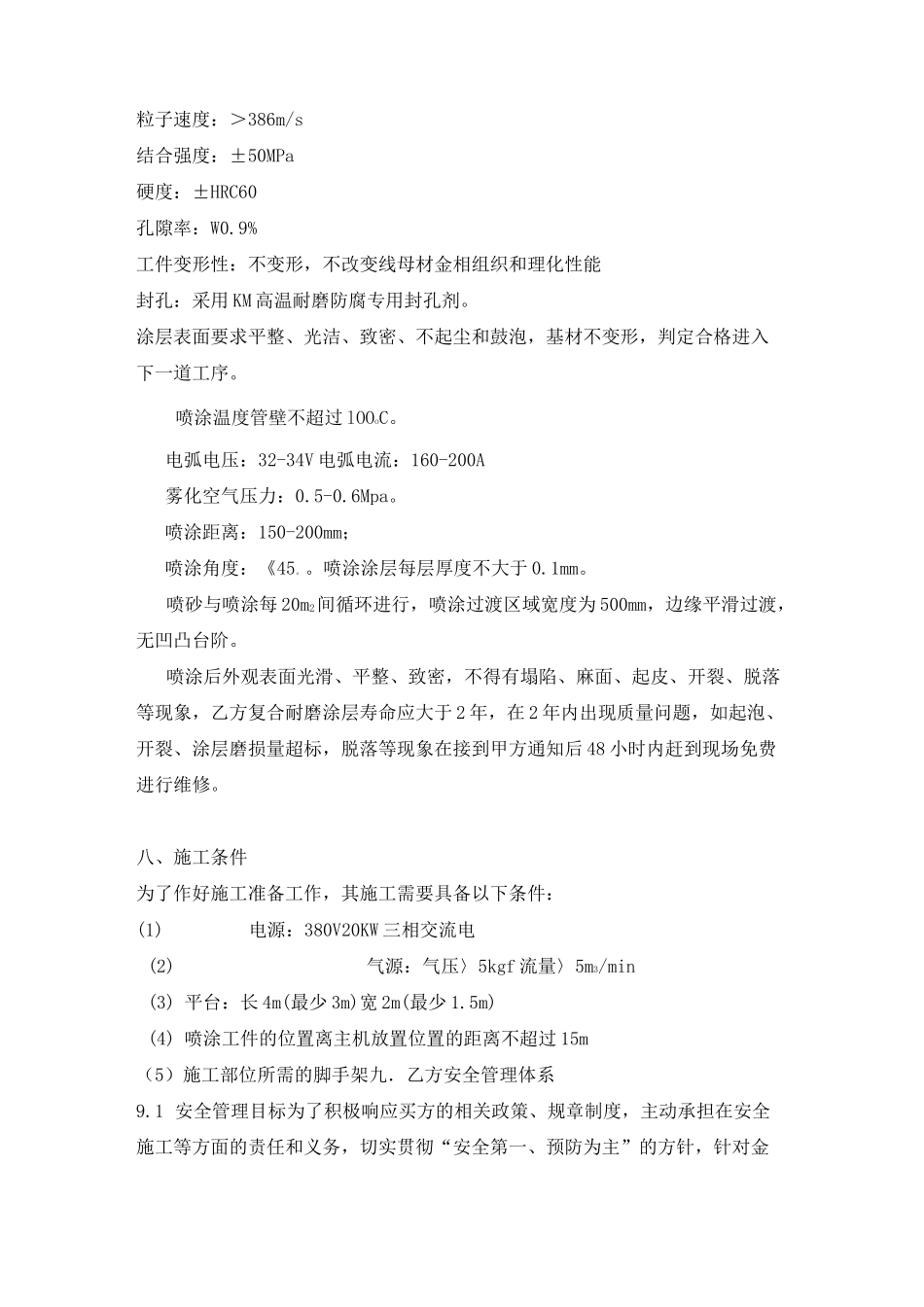

锅炉水冷壁管防磨喷涂工程技术协议甲方：XXXX塑胶有限公司乙方XXXX高新技术股份有限公司一、范围本协议适用于XXXX塑胶有限公司锅炉水冷壁管防磨喷涂工程。二、施工范围对贵公司一期工程2X100MW机组DG440/13.7-II9型锅炉水冷壁管防磨喷涂（经现场确认两台锅炉均为旧锅炉，且之前做过防磨喷涂，所以应采用二次喷涂工艺进行防磨喷涂（主要以改造受热面以及改造焊口周边为主），面积约为800m2。（最后以现场测量为准）三、施工工期根据甲方生产要求，双方协商施工工期定15天。乙方应根据本工期要求及时组织相关人员、机具并到场施工，若因非不可抗拒因素造成延误工期，影响甲方生产的需要，按合同相关违约责任执行。四、双方责任4.1、甲方职责4.1.1、对乙方提交的施工方案进行审查、批准，对乙方施工资质进行审查；4.1.2、负责对乙方施工人员进行安全教育，配合乙方办理各类安全作业票证，并及时、准确地进行安全风险告知；4.1.3、为乙方施工提供相关气源、电源、照明以及出入厂区等配合工作；4.1.4、负责施工过程的安全监督检查工作；4.1.5、负责组织施工过程及最后的质量监督和检查验收。4.2、乙方职责4.2.1、负责施工安全技术方案的编制、审核，并提交甲方审核、批准；4.2.2、负责喷涂工器具、材料、施工人员的组织落实，并对施工人员的安全作业和身体健康负责；4.2.3、喷涂作业前，乙方负责对甲方提供的通风设施、作业场地、电源、气源等配合工作的安全性进行检查，对不合格项向甲方提出要求整改。负责办理各类安全作业票证手续；4.2.4、施工完毕后，乙方负责对炉膛内部施工带入的杂物、灰砂进行清理；4.2.5、对施工质量负责，对施工期间出现的质量问题，按照甲方要求及时进行整改；4.2.6、质保期内出现喷涂质量问题，负责在甲方要求的时间内及时做好涂层的维保工作。五、二次喷涂施工材料打底采用镍铝合金丝材HDS-955制作过渡层，再用硬度特别高、耐冲刷磨损性能优异，同时具备抗高温氧化和热腐蚀性能良好的HDS-88A合金丝材制作耐磨工作层。六、施工工艺施工工艺流程：表面预处理喷砂作业喷涂作业封孔自查（1）表面预处理：用清洁球和磨光机等工具清理工作面上的浮尘、浮渣、铁锈等杂质。（2）喷砂作业：用喷砂机对工作面进行喷砂处理，达到表面干燥、无灰尘、油脂、污垢和锈斑，工作面清洁度达到GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》中规定的Sa3.0级，整个表面为裸露的基材。表面粗糙度达到GB11373-89《热喷涂金属预处理通则》中规定的R30-50umoZ（3）喷涂作业：采用井字型喷涂方式，分层、分区作业，局部区域喷涂达到工艺设计厚度后再移换到其他区域，确保喷涂层的厚度均匀及结合力，防止出现漏喷现象。对喷砂后的工作面进行喷涂作业。喷涂完毕后，应进行涂层质量检验。（4）封孔：采用KM型耐高温专用封孔剂对涂层表面进行封孔，以阻止空气中的氧气通过微小的涂层孔隙进入涂层内部。（5）自查：施工结束后进行自查，对不合格处进行修整。七、二次喷涂质量要求HDS-955打底层涂层厚度：0.1mm结合强度：＞65MpaHDS-88A耐磨工作层涂层厚度：0.8-1.0mm粒子速度：＞386m/s结合强度：±50MPa硬度：±HRC60孔隙率：W0.9%工件变形性：不变形，不改变线母材金相组织和理化性能封孔：采用KM高温耐磨防腐专用封孔剂。涂层表面要求平整、光洁、致密、不起尘和鼓泡，基材不变形，判定合格进入下一道工序。喷涂温度管壁不超过lOOoC。电弧电压：32-34V电弧电流：160-200A雾化空气压力：0.5-0.6Mpa。喷涂距离：150-200mm；喷涂角度：《45。。喷涂涂层每层厚度不大于0.1mm。喷砂与喷涂每20m2间循环进行，喷涂过渡区域宽度为500mm，边缘平滑过渡，无凹凸台阶。喷涂后外观表面光滑、平整、致密，不得有塌陷、麻面、起皮、开裂、脱落等现象，乙方复合耐磨涂层寿命应大于2年，在2年内出现质量问题，如起泡、开裂、涂层磨损量超标，脱落等现象在接到甲方通知后48小时内赶到现场免费进行维修。八、施工条件为了作好施工准备工作，其施工需要具备以下条件：(1)电源：380V20KW三相交流电(2)气源：气压〉5kgf流量〉5m3/min(3)平台：长4m(最少3m)宽2m(最少1.5m)(4)喷涂工件的位置离主机放置位置的...
