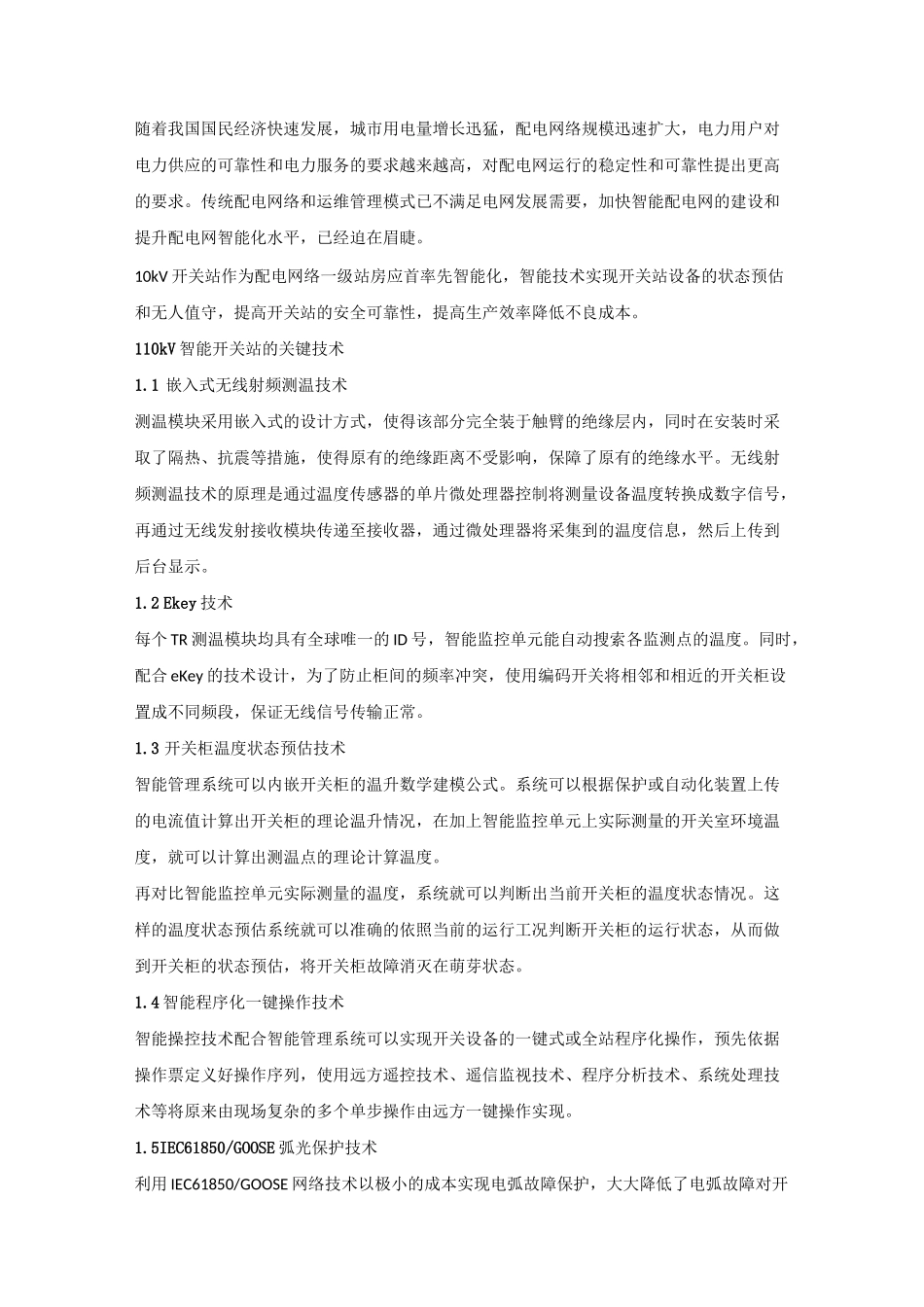

随着我国国民经济快速发展，城市用电量增长迅猛，配电网络规模迅速扩大，电力用户对电力供应的可靠性和电力服务的要求越来越高，对配电网运行的稳定性和可靠性提出更高的要求。传统配电网络和运维管理模式已不满足电网发展需要，加快智能配电网的建设和提升配电网智能化水平，已经迫在眉睫。10kV开关站作为配电网络一级站房应首率先智能化，智能技术实现开关站设备的状态预估和无人值守，提高开关站的安全可靠性，提高生产效率降低不良成本。110kV智能开关站的关键技术1.1嵌入式无线射频测温技术测温模块采用嵌入式的设计方式，使得该部分完全装于触臂的绝缘层内，同时在安装时采取了隔热、抗震等措施，使得原有的绝缘距离不受影响，保障了原有的绝缘水平。无线射频测温技术的原理是通过温度传感器的单片微处理器控制将测量设备温度转换成数字信号，再通过无线发射接收模块传递至接收器，通过微处理器将采集到的温度信息，然后上传到后台显示。1.2Ekey技术每个TR测温模块均具有全球唯一的ID号，智能监控单元能自动搜索各监测点的温度。同时，配合eKey的技术设计，为了防止柜间的频率冲突，使用编码开关将相邻和相近的开关柜设置成不同频段，保证无线信号传输正常。1.3开关柜温度状态预估技术智能管理系统可以内嵌开关柜的温升数学建模公式。系统可以根据保护或自动化装置上传的电流值计算出开关柜的理论温升情况，在加上智能监控单元上实际测量的开关室环境温度，就可以计算出测温点的理论计算温度。再对比智能监控单元实际测量的温度，系统就可以判断出当前开关柜的温度状态情况。这样的温度状态预估系统就可以准确的依照当前的运行工况判断开关柜的运行状态，从而做到开关柜的状态预估，将开关柜故障消灭在萌芽状态。1.4智能程序化一键操作技术智能操控技术配合智能管理系统可以实现开关设备的一键式或全站程序化操作，预先依据操作票定义好操作序列，使用远方遥控技术、遥信监视技术、程序分析技术、系统处理技术等将原来由现场复杂的多个单步操作由远方一键操作实现。1.5IEC61850/GOOSE弧光保护技术利用IEC61850/GOOSE网络技术以极小的成本实现电弧故障保护，大大降低了电弧故障对开关设备损伤并实现了母线保护的时效性。210kV智能开关站的系统结构10kV智能开站系统结构按逻辑可分为过程层（设备层）、间隔层、站控层。过程层包含由一次设备和智能组件构成的智能设备、合并单元和智能终端。间隔层设备一般指继电保护装置、测控装置等二次设备。站控层包含自动化系统、站域控制、通信系统、对时系统等子系统。10kV智能开站系统结构按物理可分为智能化的一次设备和网络化的二次设备。开关柜的断路器、断路器手车（隔离开关）和接地刀等一次开关设备的电动操作技术是智能开关站的必要条件，适应了无人职守智能开关站的需求。开关柜的在线监测装置、智能监控单元、多功能微机装置、智能管理系统是实现开关站智能化的核心。310kV智能开关站实例厦门10kV保生堂开关站采用单母线分段接线方式，采用厦门ABB开关有限公司生产UnigearZS1型铠装式金属封闭开关柜，开关柜配置电动操作的真空断路器手车和接地刀，与REF620、REF615智能保护装置相配合，使用COM600变电站管理系统作为通讯网关和就地管理系统，实现了整个开关站的智能化。3.1开关柜智能设备UnigearZS1型铠装式金属封闭开关柜配备性能优良的VD4真空断路器、在线监测装置和控制保护单元，见图1。图1开关柜断面图I分£时注二叙此件狀恣监老■遠r于乐甲-龙11割M度亿或:卩丄3.2COM600管理系统COM600管理系统，作为通讯网关和就地管理系统，对全站设备进行就地在线监测和控制，并作为SNTP网络对时服务器，完成对保护装置的同步对时。保护装置与COM600系统之间使用网络连接方式，并遵循IEC61850标准，同时为了接入直流屏、电度表等必须可以支持多种通讯协议（如：Modbus,103等）。COM600与上级调度系统使用光纤通讯方式，采用标准的IEC60870-5-104通讯规约。COM600系统网络结构见图2。图2COM600系统网络结构图「作HUCXJSGPS甘时单元R1I価CXrMW■・・'世■*EFOE]M-!■?■rW：■9*■
