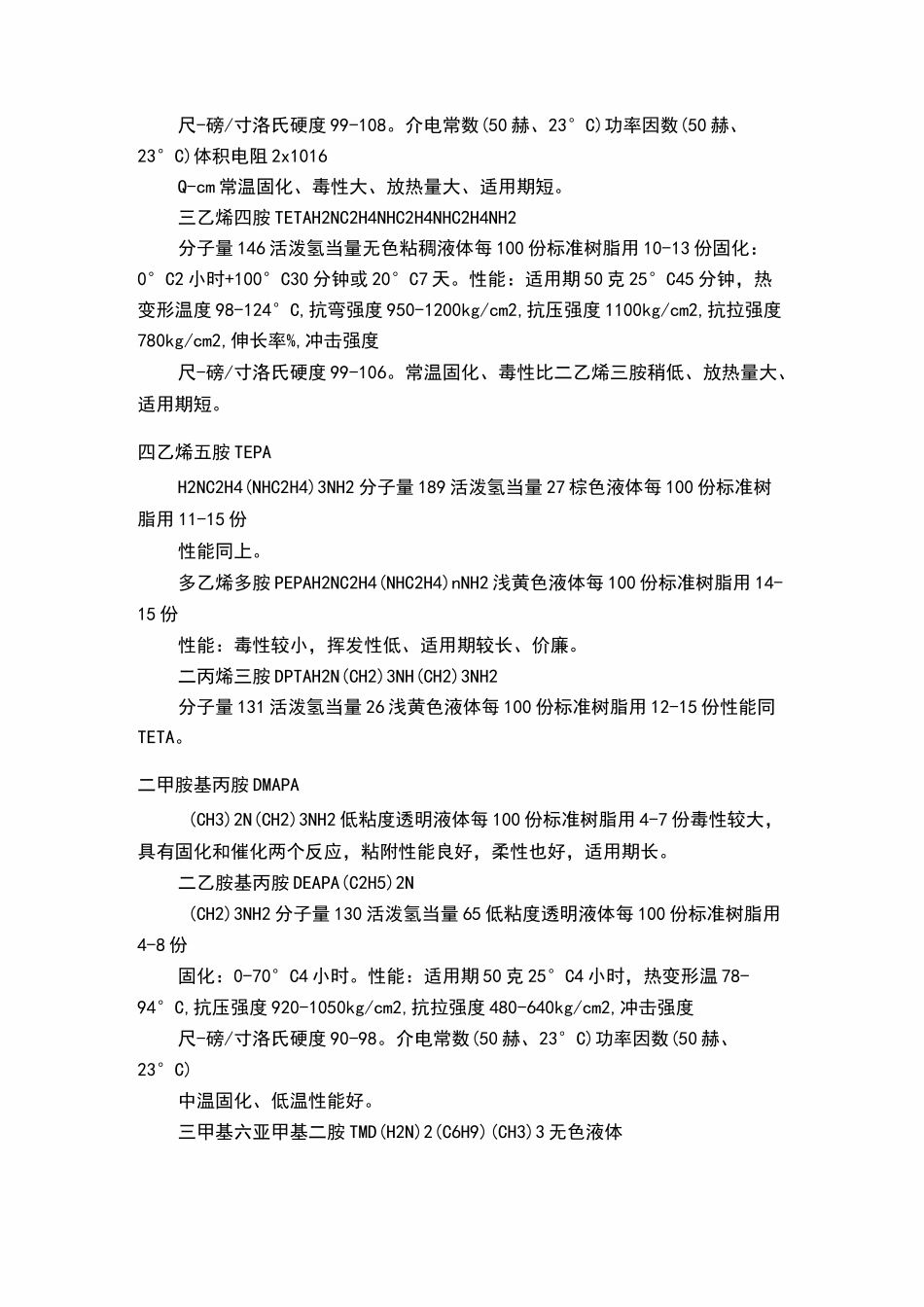

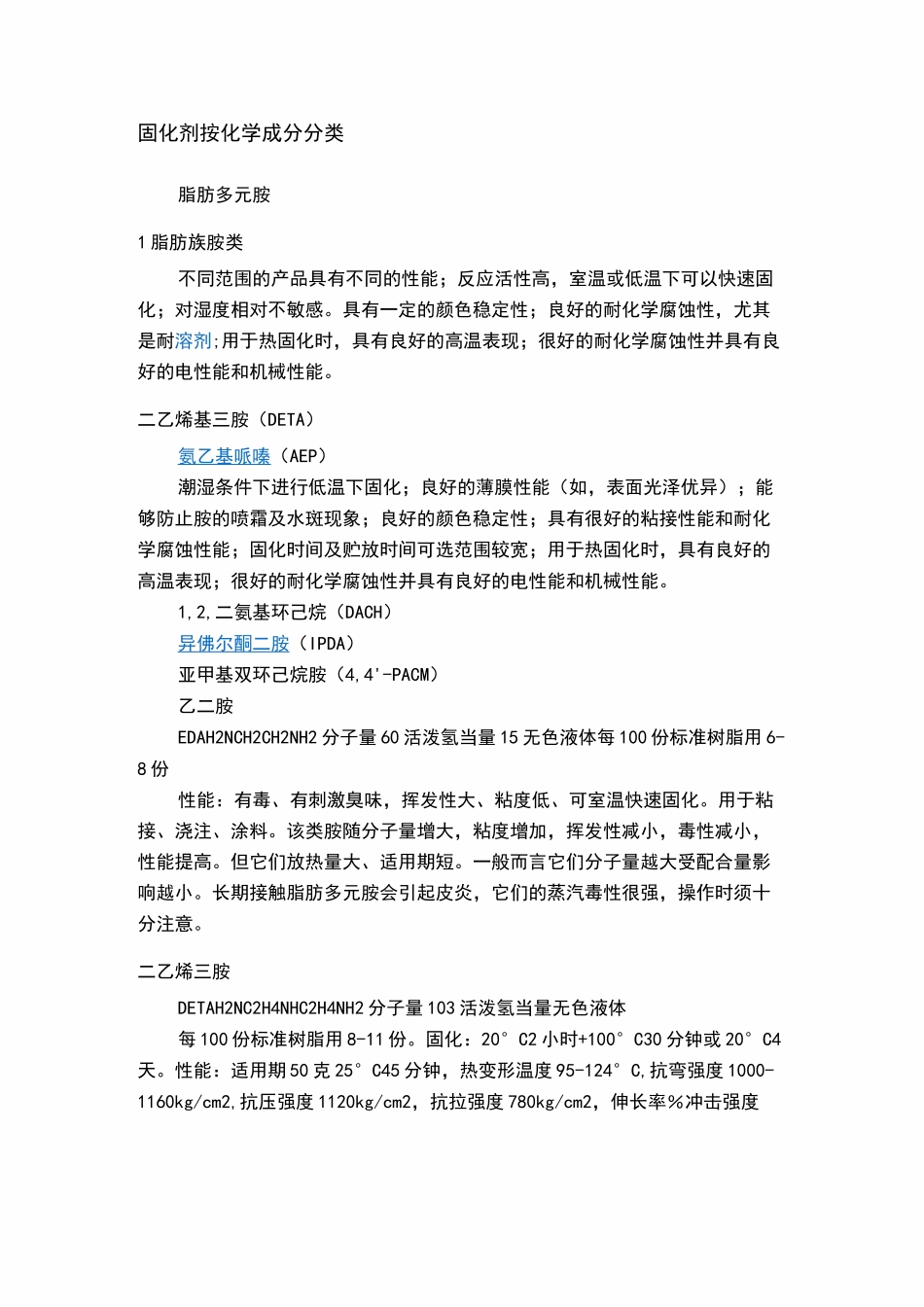

固化剂按化学成分分类脂肪多元胺1脂肪族胺类不同范围的产品具有不同的性能；反应活性高，室温或低温下可以快速固化；对湿度相对不敏感。具有一定的颜色稳定性；良好的耐化学腐蚀性，尤其是耐溶剂;用于热固化时，具有良好的高温表现；很好的耐化学腐蚀性并具有良好的电性能和机械性能。二乙烯基三胺（DETA）氨乙基哌嗪（AEP）潮湿条件下进行低温下固化；良好的薄膜性能（如，表面光泽优异）；能够防止胺的喷霜及水斑现象；良好的颜色稳定性；具有很好的粘接性能和耐化学腐蚀性能；固化时间及贮放时间可选范围较宽；用于热固化时，具有良好的高温表现；很好的耐化学腐蚀性并具有良好的电性能和机械性能。1,2,二氨基环己烷（DACH）异佛尔酮二胺（IPDA）亚甲基双环己烷胺（4,4'-PACM）乙二胺EDAH2NCH2CH2NH2分子量60活泼氢当量15无色液体每100份标准树脂用6-8份性能：有毒、有刺激臭味，挥发性大、粘度低、可室温快速固化。用于粘接、浇注、涂料。该类胺随分子量增大，粘度增加，挥发性减小，毒性减小，性能提高。但它们放热量大、适用期短。一般而言它们分子量越大受配合量影响越小。长期接触脂肪多元胺会引起皮炎，它们的蒸汽毒性很强，操作时须十分注意。二乙烯三胺DETAH2NC2H4NHC2H4NH2分子量103活泼氢当量无色液体每100份标准树脂用8-11份。固化：20°C2小时+100°C30分钟或20°C4天。性能：适用期50克25°C45分钟，热变形温度95-124°C,抗弯强度1000-1160kg/cm2,抗压强度1120kg/cm2，抗拉强度780kg/cm2，伸长率％冲击强度尺-磅/寸洛氏硬度99-108。介电常数(50赫、23°C)功率因数(50赫、23°C)体积电阻2x1016Q-cm常温固化、毒性大、放热量大、适用期短。三乙烯四胺TETAH2NC2H4NHC2H4NHC2H4NH2分子量146活泼氢当量无色粘稠液体每100份标准树脂用10-13份固化：0°C2小时+100°C30分钟或20°C7天。性能：适用期50克25°C45分钟，热变形温度98-124°C,抗弯强度950-1200kg/cm2,抗压强度1100kg/cm2,抗拉强度780kg/cm2,伸长率%,冲击强度尺-磅/寸洛氏硬度99-106。常温固化、毒性比二乙烯三胺稍低、放热量大、适用期短。四乙烯五胺TEPAH2NC2H4(NHC2H4)3NH2分子量189活泼氢当量27棕色液体每100份标准树脂用11-15份性能同上。多乙烯多胺PEPAH2NC2H4(NHC2H4)nNH2浅黄色液体每100份标准树脂用14-15份性能：毒性较小，挥发性低、适用期较长、价廉。二丙烯三胺DPTAH2N(CH2)3NH(CH2)3NH2分子量131活泼氢当量26浅黄色液体每100份标准树脂用12-15份性能同TETA。二甲胺基丙胺DMAPA(CH3)2N(CH2)3NH2低粘度透明液体每100份标准树脂用4-7份毒性较大，具有固化和催化两个反应，粘附性能良好，柔性也好，适用期长。二乙胺基丙胺DEAPA(C2H5)2N(CH2)3NH2分子量130活泼氢当量65低粘度透明液体每100份标准树脂用4-8份固化：0-70°C4小时。性能：适用期50克25°C4小时，热变形温78-94°C,抗压强度920-1050kg/cm2,抗拉强度480-640kg/cm2,冲击强度尺-磅/寸洛氏硬度90-98。介电常数(50赫、23°C)功率因数(50赫、23°C)中温固化、低温性能好。三甲基六亚甲基二胺TMD(H2N)2(C6H9)(CH3)3无色液体冷固化，适用期长，毒性小。每100份标准树脂用21份固化：80°C1小时+150°C2小时。性能：适用期400克25°C50分钟或50°C10分钟，马丁耐热92°C,抗弯强度1150kg/cm2，冲击强度20Kg-cm/cm2tg&(23°C，100C/S)表面电阻Q(300V)体积电阻9x1015Q.cm(300V)中温固化、低温性能好。二已基三胺H2N(CH2)6NH(CH2)6NH2已二胺改性物AMINE248分子式不详透明液体粘度25°C1000-3000cps每100份标准树脂用4-8份常温T00°C固化。毒性较小、柔性好。已二胺加合物CH-2、L2505分子式不详胺值160-210低粘度透明液体每100份标准树脂用65份CH3胺值400-500低粘度透明液体每100份标准树脂用60份已二胺HDAH2N(CH2)6NH2分子量116活泼氢当量29无色片状结晶熔点42°C每100份标准树脂用12-15份毒性大，能常温固化但不好。适用期较短。三甲基已二胺分子量158每100份标准树脂用20-25份固化：20°C2小时+100°C30分钟或20°C7天。性能：适用期50克25°C45分钟，热变形温度105°C,抗弯强度1150kg/cm2，抗拉强度650kg/cm2,伸长率%，冲击强度尺-磅/寸。介电常数(50...
