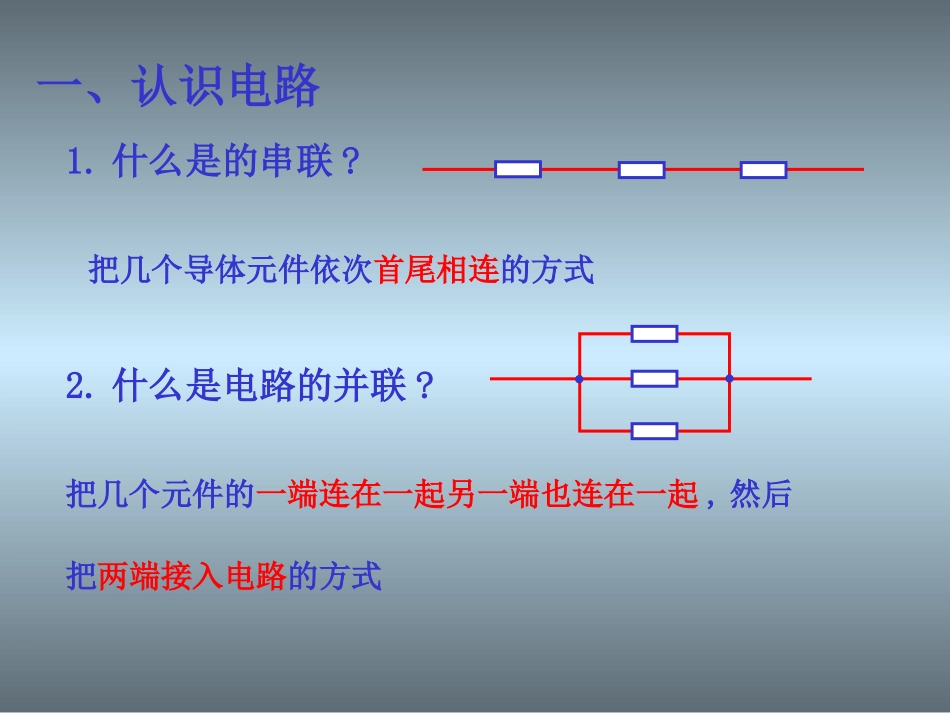

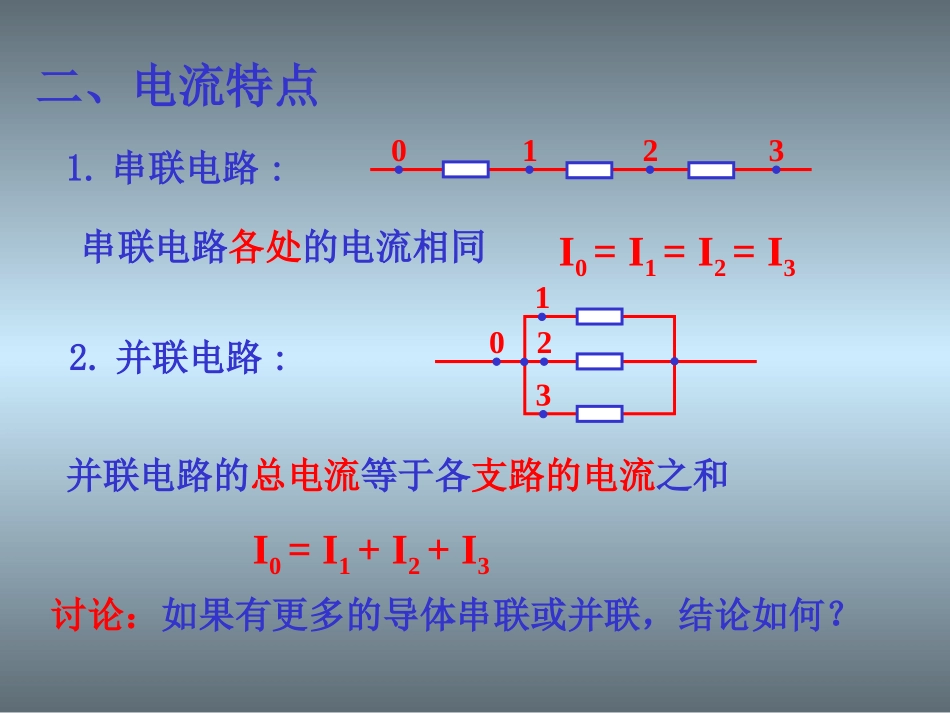

§2.4串联电路和并联电路襄阳二中：周辉忠一、认识电路1.什么是的串联?把几个导体元件依次首尾相连的方式把几个元件的一端连在一起另一端也连在一起,然后2.什么是电路的并联?把两端接入电路的方式I0=I1=I2=I3串联电路各处的电流相同2.并联电路:并联电路的总电流等于各支路的电流之和二、电流特点01231.串联电路:I0=I1+I2+I30123讨论：如果有更多的导体串联或并联，结论如何？U03=U01+U12+U23③结论:串联电路两端的总电压等于各部分电路三、电压特点01231.串联电路:U01=φ0－φ1①各点的电势与各点之间的电势差有什么关系?U12=φ1－φ2U23=φ2－φ3②比较电压关系?U03=φ0－φ3电压之和U=U1=U2=U3并联电路的总电压与各支路的电压相等三、电压特点1.串联电路两端的总电压等于各部分电路电压之和2.并联电路:0123456①比较0、1、2、3点的电势关系?②比较4、5、6点的电势关系?③比较电压关系?U讨论：如果有更多的导体串联或并联，结论如何？串联电路的总电阻等于各部分电路电阻之和三、电阻特点1.串联电路:讨论：多个电阻串联呢？12nRRRRR1R2UU1U2I2122112121RRRIUIUIUIURIIIUUU三、电阻特点1.串联电路:12nRRRR2.并联电路:UR2R1II1I2讨论：多个电阻并联呢？121111nRRRR并联电路的总电阻的倒数等于各支路电阻的倒数之和2111122112121RRRRURURURUIUUUIII三、电阻特点1.串联电路:12nRRRR2.并联电路:121111nRRRR讨论：1、n个相同电阻(R1)串联或并联，其总电阻R=？２、不同阻值的电阻串联，总电阻与其中最大电阻有何关系？３、不同阻值的电阻并联，总电阻与其中最小电阻有何关系？４、并联电路中,某一电阻增大,总电阻如何变？５、并联电路中,支路增多,总电阻如何变？四、串并联电路特点1.串联电路12nRRRR121111nRRRR2.并联电路12nIIII12nUUUU12nIIII12nUUUU有四盏灯，接入如图的电路中,Ｌ1和Ｌ2的电阻均为484Ω,Ｌ3和Ｌ4的电阻均为1210Ω,把电路接通后,四盏灯的电流之比I1:I2:I3:I4=.L2L1UL3L47:5:2:77:5:2:7如图所示电路,当ab两端接入100V电压时,cd两端为20V,当cd两端接入100V电压时,ab两端电压为50V,则R1:R2:R3为()A.4:2:1B.2:1:1C.3:2:1D.以上都不对R1R1R2R3R3abcdAAR2R3R3abcdR1R1R2abcd100V20V40V40V100V50V25V25V如图所示电路中,R1=20Ω,R2=40Ω,R3=60Ω,R4=20Ω,R5=40Ω,则下列说法正确的是()A.若UAB=140V,C、D端开路,则UCD=84VB.若UAB=140V,C、D端开路,则UCD=140VC.若UCD=104V,A、B端短路,则通过R1的电流为0.6AD.若UCD=104V,A、B端短路,则通过R3的电流为0.4AR1R4R3R2R5ABCDACDACDR1R4R3R2R5ABCD作业:P52第一题
