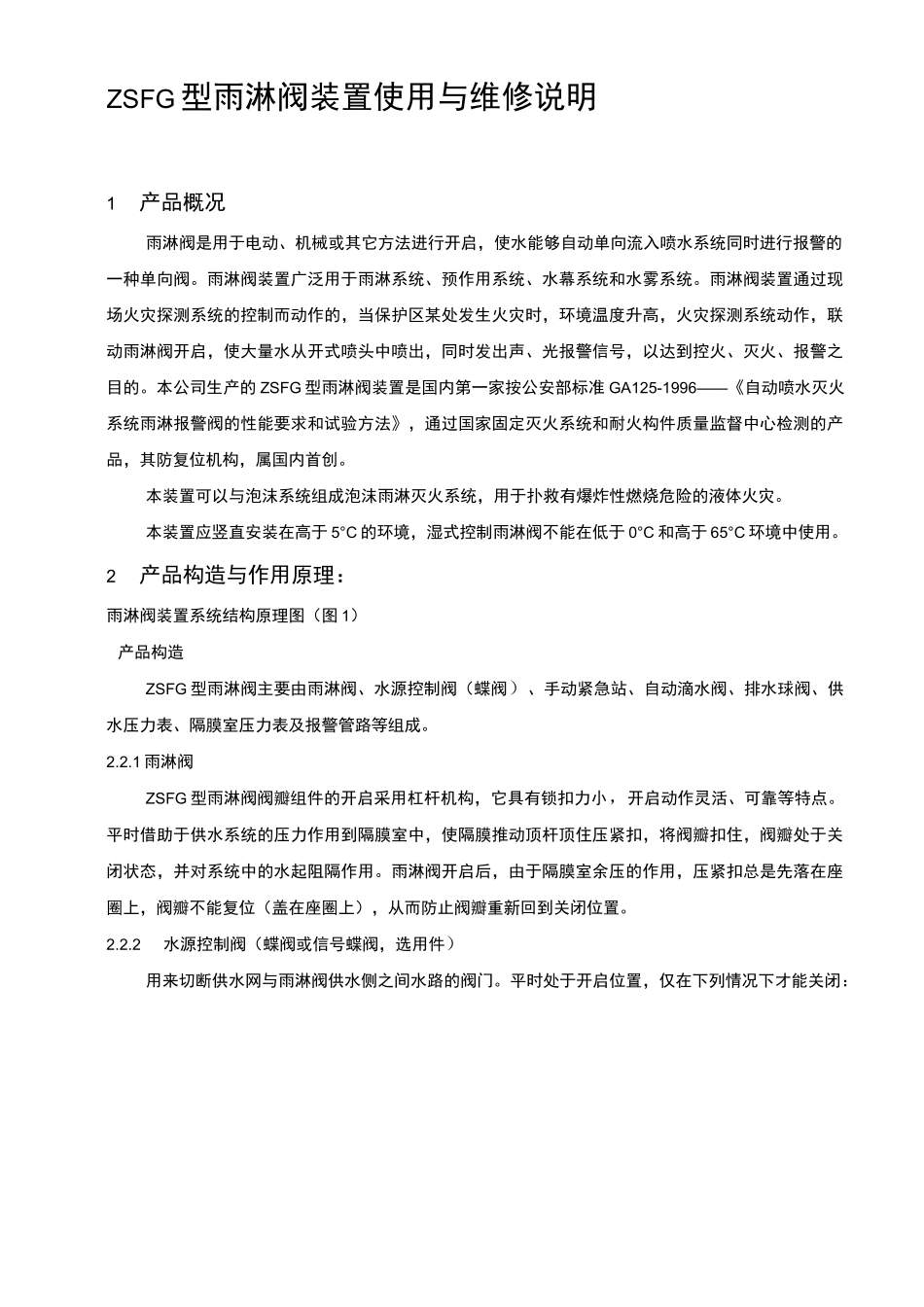

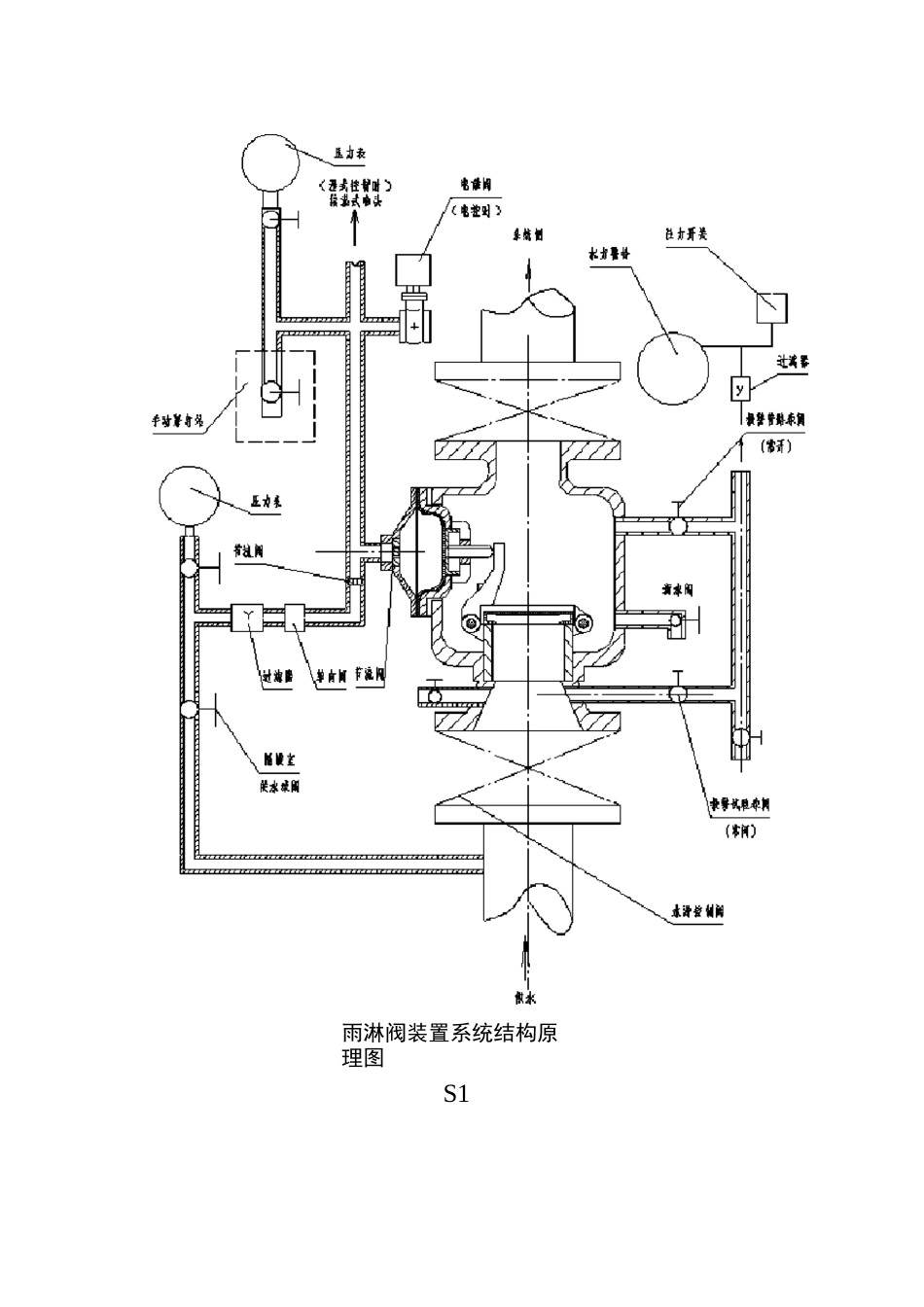

ZSFG型雨淋阀裝置使用与维修说朗上海金盾SHANGHAIJINDUN上海金盾消防安全设备有限公司ZSFG型雨淋阀装置使用与维修说明1产品概况雨淋阀是用于电动、机械或其它方法进行开启，使水能够自动单向流入喷水系统同时进行报警的一种单向阀。雨淋阀装置广泛用于雨淋系统、预作用系统、水幕系统和水雾系统。雨淋阀装置通过现场火灾探测系统的控制而动作的，当保护区某处发生火灾时，环境温度升高，火灾探测系统动作，联动雨淋阀开启，使大量水从开式喷头中喷出，同时发出声、光报警信号，以达到控火、灭火、报警之目的。本公司生产的ZSFG型雨淋阀装置是国内第一家按公安部标准GA125-1996——《自动喷水灭火系统雨淋报警阀的性能要求和试验方法》，通过国家固定灭火系统和耐火构件质量监督中心检测的产品，其防复位机构，属国内首创。本装置可以与泡沫系统组成泡沫雨淋灭火系统，用于扑救有爆炸性燃烧危险的液体火灾。本装置应竖直安装在高于5°C的环境，湿式控制雨淋阀不能在低于0°C和高于65°C环境中使用。2产品构造与作用原理：雨淋阀装置系统结构原理图（图1）产品构造ZSFG型雨淋阀主要由雨淋阀、水源控制阀（蝶阀）、手动紧急站、自动滴水阀、排水球阀、供水压力表、隔膜室压力表及报警管路等组成。2.2.1雨淋阀ZSFG型雨淋阀阀瓣组件的开启采用杠杆机构，它具有锁扣力小，开启动作灵活、可靠等特点。平时借助于供水系统的压力作用到隔膜室中，使隔膜推动顶杆顶住压紧扣，将阀瓣扣住，阀瓣处于关闭状态，并对系统中的水起阻隔作用。雨淋阀开启后，由于隔膜室余压的作用，压紧扣总是先落在座圈上，阀瓣不能复位（盖在座圈上），从而防止阀瓣重新回到关闭位置。2.2.2水源控制阀（蝶阀或信号蝶阀，选用件）用来切断供水网与雨淋阀供水侧之间水路的阀门。平时处于开启位置，仅在下列情况下才能关闭：雨淋阀装置系统结构原理图S1a年度周期试验或维修更换零部件；b灭火后，经主管人员确认火灾彻底扑灭，不再复燃。重新开启该阀时，必须先开隔膜室供水控制球阀，待压紧扣扣住阀瓣后，再缓慢开启。2.2.3手动紧急站用于紧急情况下辅助开启雨淋阀机构，也可用作隔膜室管路排气口（在各种控制系统中都有配置）。2.2.4自动滴水阀用作少量渗漏水的排除，并可判断雨淋阀是否打开（按下自动滴水阀顶杆有水流出，说明雨淋阀已打开）。在无水压力下能自动排水，在水压作用下能保持密封。2.2.5排水球阀用作检查供水情况，判断供水管路是否堵塞。2.2.6压力表本装置共有两块压力表——供水压力表：指示供水压力；隔膜室压力表——指示隔膜室压力。2.3作用原理：2.3.1电气控制雨淋灭火系统在系统（由雨淋阀装置、电磁阀、开式喷头及各种电子探测装置组成）内，各种电子探测装置分布在防火区的关键地方，形成网络，并与电控制箱连接。在平时电气控制线路控制装在隔膜室出口管路上的电磁阀（功耗15W，电压DC24V），保持隔膜室内水压。当电控制箱接收到来自电子探测装置发出的火警信号后，经过处理向电磁阀发出开启信号，电磁阀打开、隔膜室压力下降，雨淋阀自动开启接通供水侧和系统侧，水从开式喷头喷向整个保护区，执行灭火功能。2.3.2湿式控制雨淋灭火系统湿式控制雨淋灭火系统由雨淋阀装置、开式喷头、闭式探测喷头、（玻璃球喷头、易熔喷头）等组成。在防火区的关键地方的湿式控制管路上安装有闭式探测喷头，将安装闭式探测喷头的湿式控制管路连接在雨淋阀的隔膜室出口处。当发生火灾时，感受到火灾信号的探测喷头启动并喷水，控制系统管路内的压力迅速下降，而隔膜室的压力因供水口处的节流板不能补充足够的水来维持原来的压力而下降，雨淋阀被供水压力打开，水流入系统侧并从开式喷头中喷出灭火。（该控制系统必须安装在不结冰的地方）2.3.3干式控制雨淋灭火系统干式控制雨淋灭火系统是由雨淋阀装置、开式喷头、闭式探测喷头(玻璃球喷头、易熔喷头)、空压机、电磁阀等组成。在系统内防火区的关键地方，干式控制管路上设置闭式探测喷头，当发生火灾时，感受到火灾信号的探测喷头打开，控制系统管路内空气压力下降，由压力开关将压力信号转换成电讯号，开启装在隔膜室出口电磁阀，隔膜室内气压下降，雨淋阀被...
