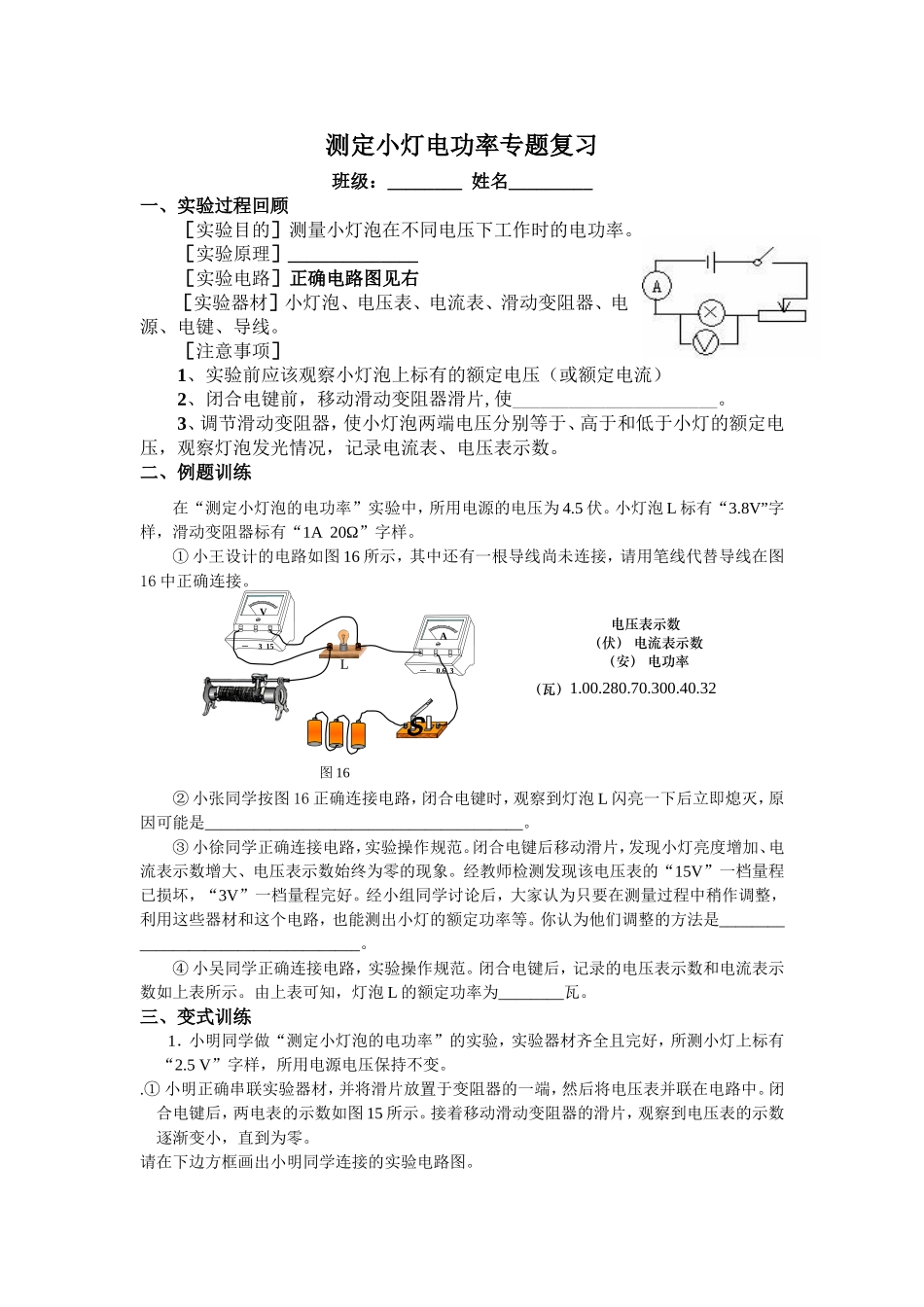

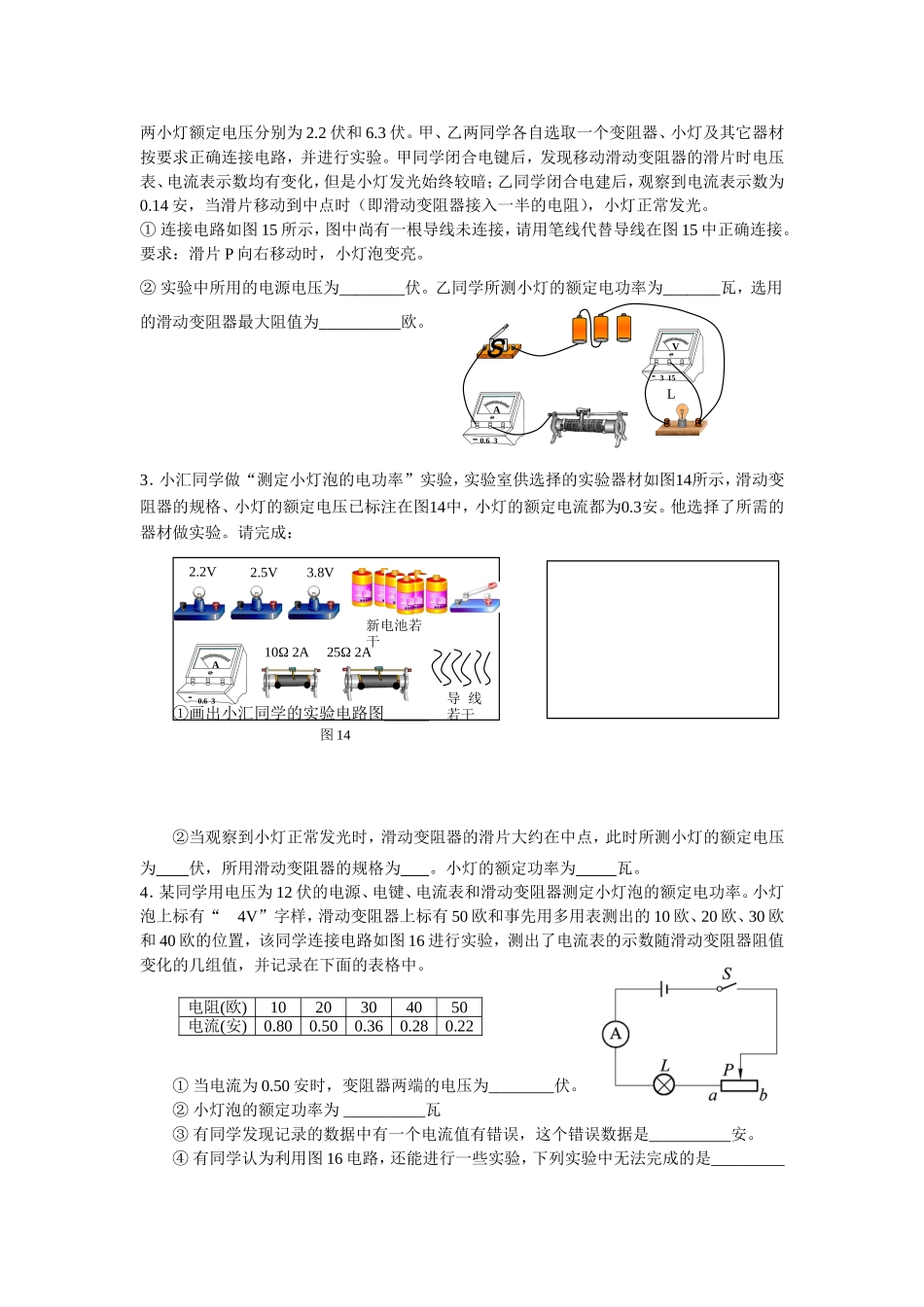

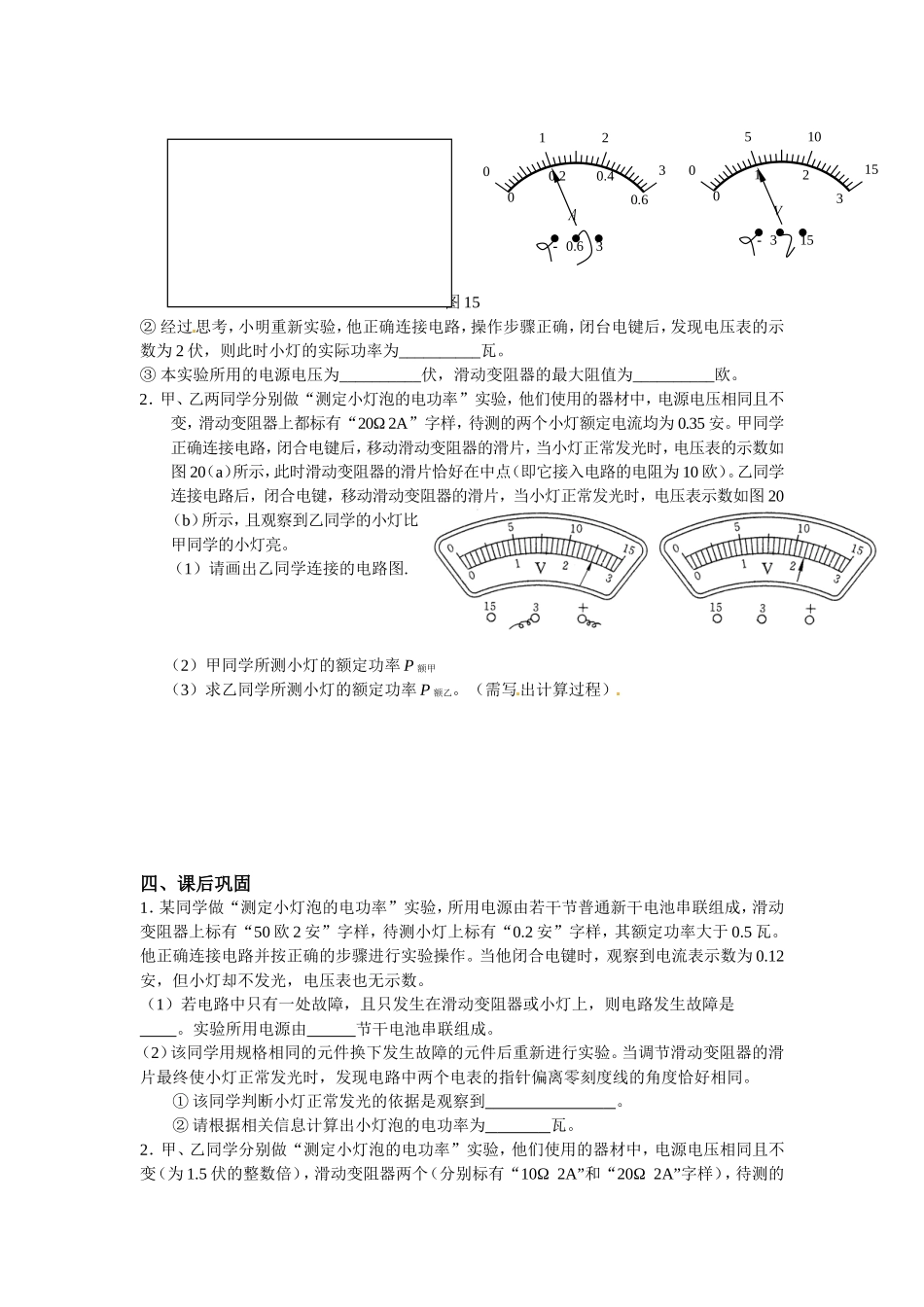

测定小灯电功率专题复习班级：________姓名_________一、实验过程回顾［实验目的］测量小灯泡在不同电压下工作时的电功率。［实验原理］______________［实验电路］正确电路图见右［实验器材］小灯泡、电压表、电流表、滑动变阻器、电源、电键、导线。［注意事项］1、实验前应该观察小灯泡上标有的额定电压（或额定电流）2、闭合电键前，移动滑动变阻器滑片,使______________________。3、调节滑动变阻器，使小灯泡两端电压分别等于、高于和低于小灯的额定电压，观察灯泡发光情况，记录电流表、电压表示数。二、例题训练在“测定小灯泡的电功率”实验中，所用电源的电压为4.5伏。小灯泡L标有“3.8V”字样，滑动变阻器标有“1Α20Ω”字样。①小王设计的电路如图16所示，其中还有一根导线尚未连接，请用笔线代替导线在图16中正确连接。②小张同学按图16正确连接电路，闭合电键时，观察到灯泡L闪亮一下后立即熄灭，原因可能是_______________________________________。③小徐同学正确连接电路，实验操作规范。闭合电键后移动滑片，发现小灯亮度增加、电流表示数增大、电压表示数始终为零的现象。经教师检测发现该电压表的“15V”一档量程已损坏，“3V”一档量程完好。经小组同学讨论后，大家认为只要在测量过程中稍作调整，利用这些器材和这个电路，也能测出小灯的额定功率等。你认为他们调整的方法是___________________________________。④小吴同学正确连接电路，实验操作规范。闭合电键后，记录的电压表示数和电流表示数如上表所示。由上表可知，灯泡L的额定功率为________瓦。三、变式训练1．小明同学做“测定小灯泡的电功率”的实验，实验器材齐全且完好，所测小灯上标有“2.5V”字样，所用电源电压保持不变。.①小明正确串联实验器材，并将滑片放置于变阻器的一端，然后将电压表并联在电路中。闭合电键后，两电表的示数如图15所示。接着移动滑动变阻器的滑片，观察到电压表的示数逐渐变小，直到为零。请在下边方框画出小明同学连接的实验电路图。图16SL－315V－0.63A电压表示数（伏）电流表示数（安）电功率（瓦）1.00.280.70.300.40.32（a）图20（b）图15②经过思考，小明重新实验，他正确连接电路，操作步骤正确，闭台电键后，发现电压表的示数为2伏，则此时小灯的实际功率为__________瓦。③本实验所用的电源电压为__________伏，滑动变阻器的最大阻值为__________欧。2．甲、乙两同学分别做“测定小灯泡的电功率”实验，他们使用的器材中，电源电压相同且不变，滑动变阻器上都标有“20Ω2A”字样，待测的两个小灯额定电流均为0.35安。甲同学正确连接电路，闭合电键后，移动滑动变阻器的滑片，当小灯正常发光时，电压表的示数如图20（a）所示，此时滑动变阻器的滑片恰好在中点（即它接入电路的电阻为10欧）。乙同学连接电路后，闭合电键，移动滑动变阻器的滑片，当小灯正常发光时，电压表示数如图20（b）所示，且观察到乙同学的小灯比甲同学的小灯亮。（1）请画出乙同学连接的电路图.（2）甲同学所测小灯的额定功率P额甲（3）求乙同学所测小灯的额定功率P额乙。（需写出计算过程）四、课后巩固1．某同学做“测定小灯泡的电功率”实验，所用电源由若干节普通新干电池串联组成，滑动变阻器上标有“50欧2安”字样，待测小灯上标有“0.2安”字样，其额定功率大于0.5瓦。他正确连接电路并按正确的步骤进行实验操作。当他闭合电键时，观察到电流表示数为0.12安，但小灯却不发光，电压表也无示数。（1）若电路中只有一处故障，且只发生在滑动变阻器或小灯上，则电路发生故障是。实验所用电源由节干电池串联组成。（2）该同学用规格相同的元件换下发生故障的元件后重新进行实验。当调节滑动变阻器的滑片最终使小灯正常发光时，发现电路中两个电表的指针偏离零刻度线的角度恰好相同。①该同学判断小灯正常发光的依据是观察到。②请根据相关信息计算出小灯泡的电功率为瓦。2．甲、乙同学分别做“测定小灯泡的电功率”实验，他们使用的器材中，电源电压相同且不变（为1.5伏的整数倍），滑动变阻器两个（分别标有“10Ω2A”和“20Ω2A”字样），待测的00.20.40.6A21030.63-V315-012310...
