2012届高三物理第二轮复习-电路与电磁感应专题质量评估(六)-新人教版VIP免费

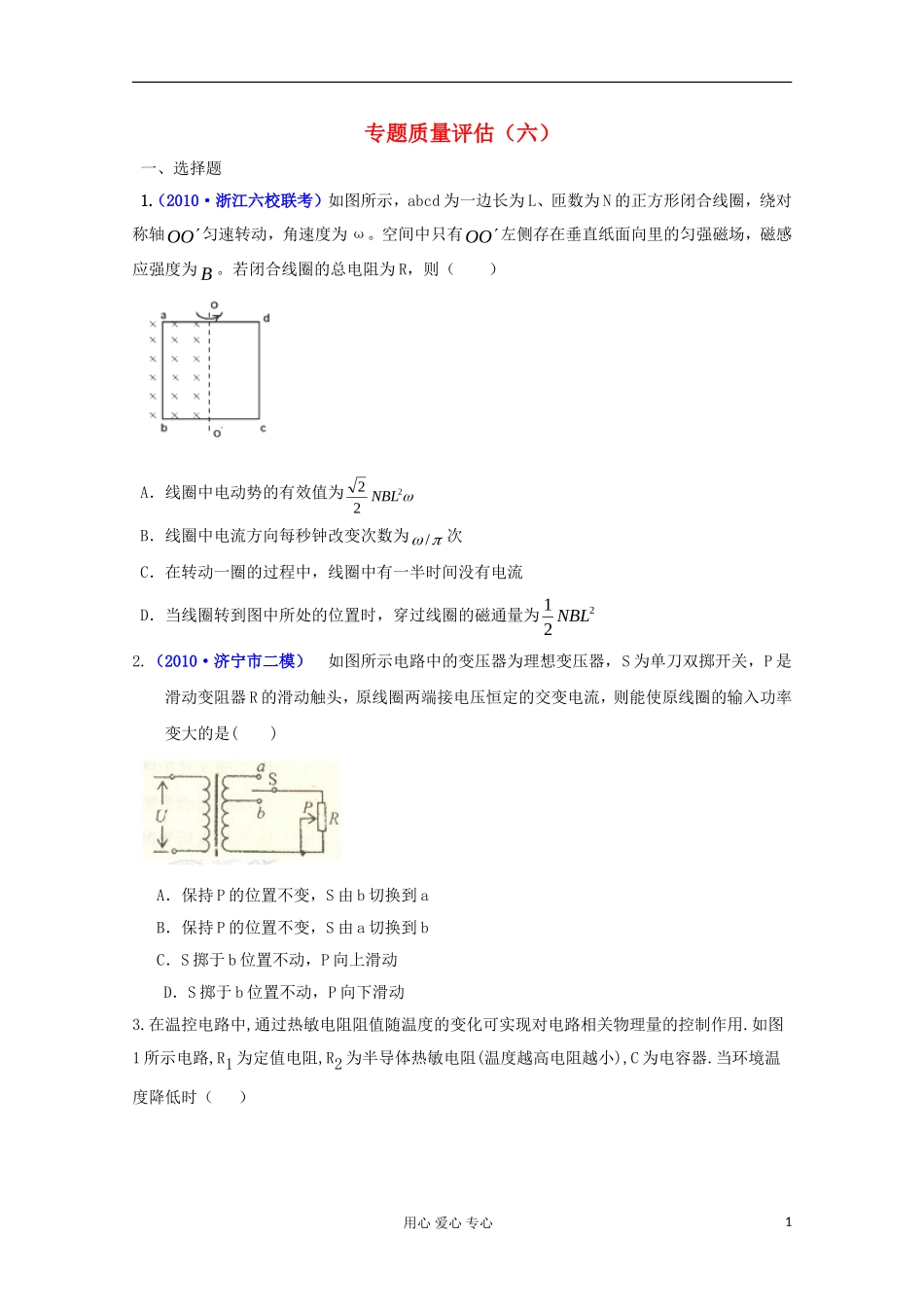

专题质量评估（六）一、选择题1.（2010·浙江六校联考）如图所示，abcd为一边长为L、匝数为N的正方形闭合线圈，绕对称轴OO匀速转动，角速度为ω。空间中只有OO左侧存在垂直纸面向里的匀强磁场，磁感应强度为B。若闭合线圈的总电阻为R，则（）A．线圈中电动势的有效值为222NBLB．线圈中电流方向每秒钟改变次数为/次C．在转动一圈的过程中，线圈中有一半时间没有电流D．当线圈转到图中所处的位置时，穿过线圈的磁通量为221NBL2.（2010·济宁市二模）如图所示电路中的变压器为理想变压器，S为单刀双掷开关，P是滑动变阻器R的滑动触头，原线圈两端接电压恒定的交变电流，则能使原线圈的输入功率变大的是()A．保持P的位置不变，S由b切换到aB．保持P的位置不变，S由a切换到bC．S掷于b位置不动，P向上滑动D．S掷于b位置不动，P向下滑动3.在温控电路中,通过热敏电阻阻值随温度的变化可实现对电路相关物理量的控制作用.如图1所示电路,R1为定值电阻,R2为半导体热敏电阻(温度越高电阻越小),C为电容器.当环境温度降低时（）用心爱心专心1A.电容器C的带电量增大B.电压表的读数增大C.电容器C两板间的电场强度减小D.R1消耗的功率增大4.如图2甲所示,电路不计电表内阻的影响,改变滑动变阻器滑片位置,测得电压表V1和V2随电流表A的示数变化的两条实验图线,如图乙所示.关于这两条实验图线,下列说法正确的是（）A.图线b的延长线不一定过坐标原点OB.图线a的延长线与纵轴交点的纵坐标值等于电源的电动势C.图线a、b交点的横坐标和纵坐标值的乘积等于电源的输出功率D.图线a、b交点的横坐标和纵坐标值的乘积等于电阻R0消耗的电功率5.正弦交变电源与电阻R、交流电压表按照图3甲所示的方式连接，R=10Ω.交流电压表的示数是10V,图乙是交变电源输出电压u随时间t变化的图象.则（）A.通过R的电流iR随时间t变化的规律是iR=cos100πt(A)B.通过R的电流iR随时间t变化的规律是iR=sin100πt(A)用心爱心专心2C.电阻R消耗的功率是20WD.在一个周期时间内电阻R上产生的焦耳热为20J6.有一理想变压器的原线圈连接一只交流电流表,副线圈接入电路的匝数可以通过滑动触头Q调节,如图4所示,在副线圈两输出端连接了定值电阻R0和滑动变阻器R,在原线圈上加一电压为U的交流电,则（）A.保持Q的位置不动,将P向上滑动时,电流表的读数变大B.保持Q的位置不动,将P向上滑动时,电流表的读数变小C.保持P的位置不动,将Q向上滑动时,电流表的读数变大D.保持P的位置不动,将Q向上滑动时,电流表的读数变小7.如图5甲所示,A、B两端接直流稳压电源,UAB=100V,R1=40Ω,滑动变阻器总电阻R=20Ω,滑片处于变阻器中点位置;图乙中,自耦变压器输入端A、B接交流稳压电源,其电压有效值也为UAB=100V,滑片也处于线圈中点位置,R2=40Ω.若R1和R2的发热功率分别为P1和P2,则P1和P2的关系为（）8.一闭合线圈置于磁场中,若磁感应强度B随时间变化的规律如图6所示,则图中能正确反映线圈中感应电动势E随时间t变化的图象是（）用心爱心专心39.（2010·市西城区二模）如图1所示，一闭合金属圆环处在垂直圆环平面的匀强磁场中。若磁感应强度B随时间t按如图2所示的。规律变化，设图中磁感应强度垂直纸面向里的方向为。正方向，环中感应电流沿顺时针方向为正方向，则环中电流随时间变化的图象是（）10.（2010·泰安市二模）如图所示，边长为2l的正方形虚线框内有垂直于纸面向里的匀强磁场，一个边长的l的正方形导线框所在平面与磁场方向垂直，导线框和虚线框的对角线重合。从t=0开始，使导线框从图示位置开始以恒定速度沿对角线方向移动进入磁场，直到整个导线框离开磁场区域。用I表示导线框中的感应电流，取逆时针方向为正。则下列表示I-t关系的图线中，可能正确的是（）二、计算题11.（2010·扬州四模）如图所示，两根足够长、电阻不计的光滑平行金属导轨相距为L＝用心爱心专心41m，导轨平面与水平面成＝30角，上端连接5.1R的电阻．质量为m＝0.2kg、阻值5.0r的金属棒ab放在两导轨上，与导轨垂直并接触良好，距离导轨最上端d＝4m，整个装置处于匀强磁场中，磁场的方向垂直导轨平面向上．（1）若磁感应强度B=0.5T，将金属棒释放,求金属棒匀速下滑时电阻R两端的电...
