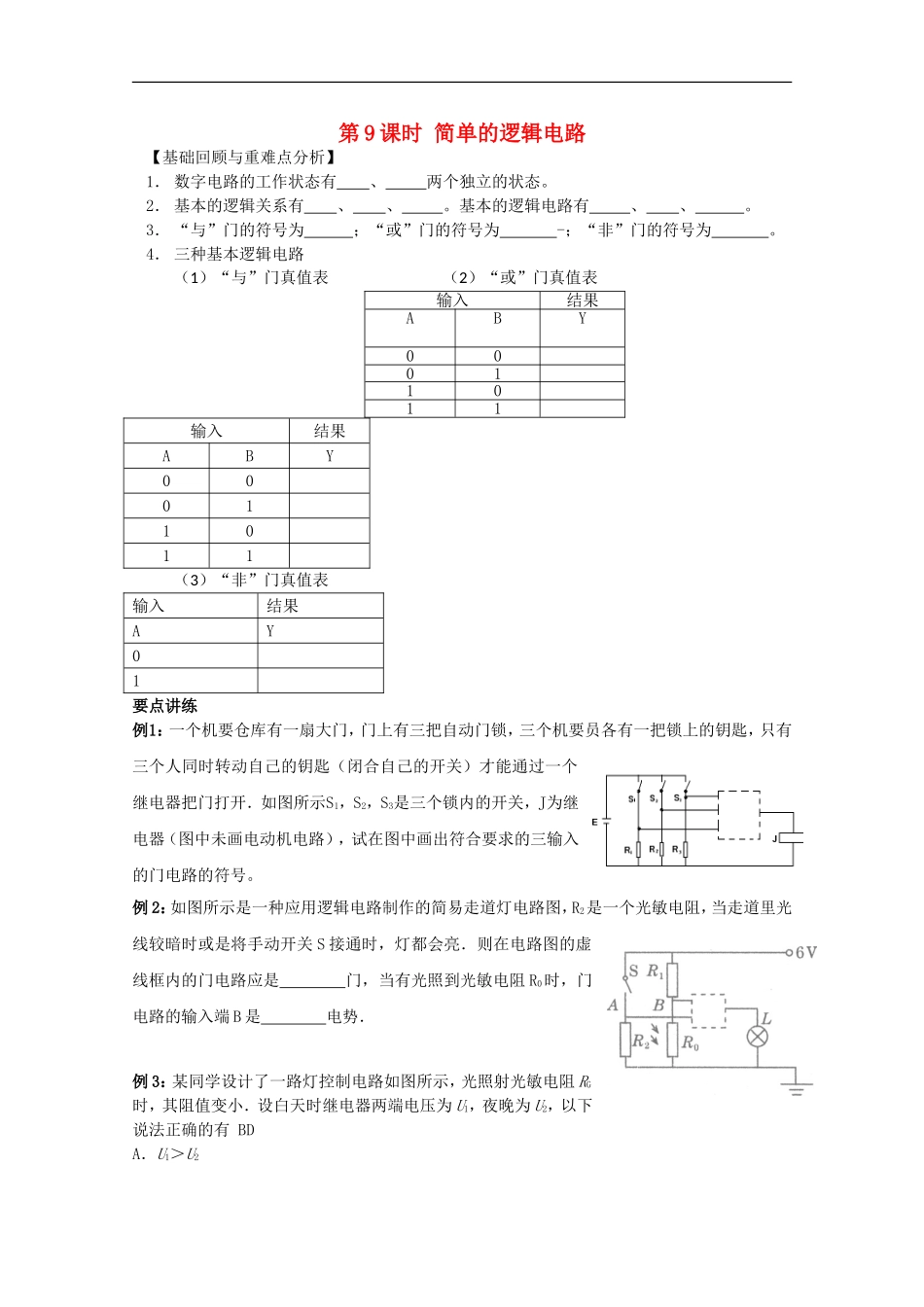

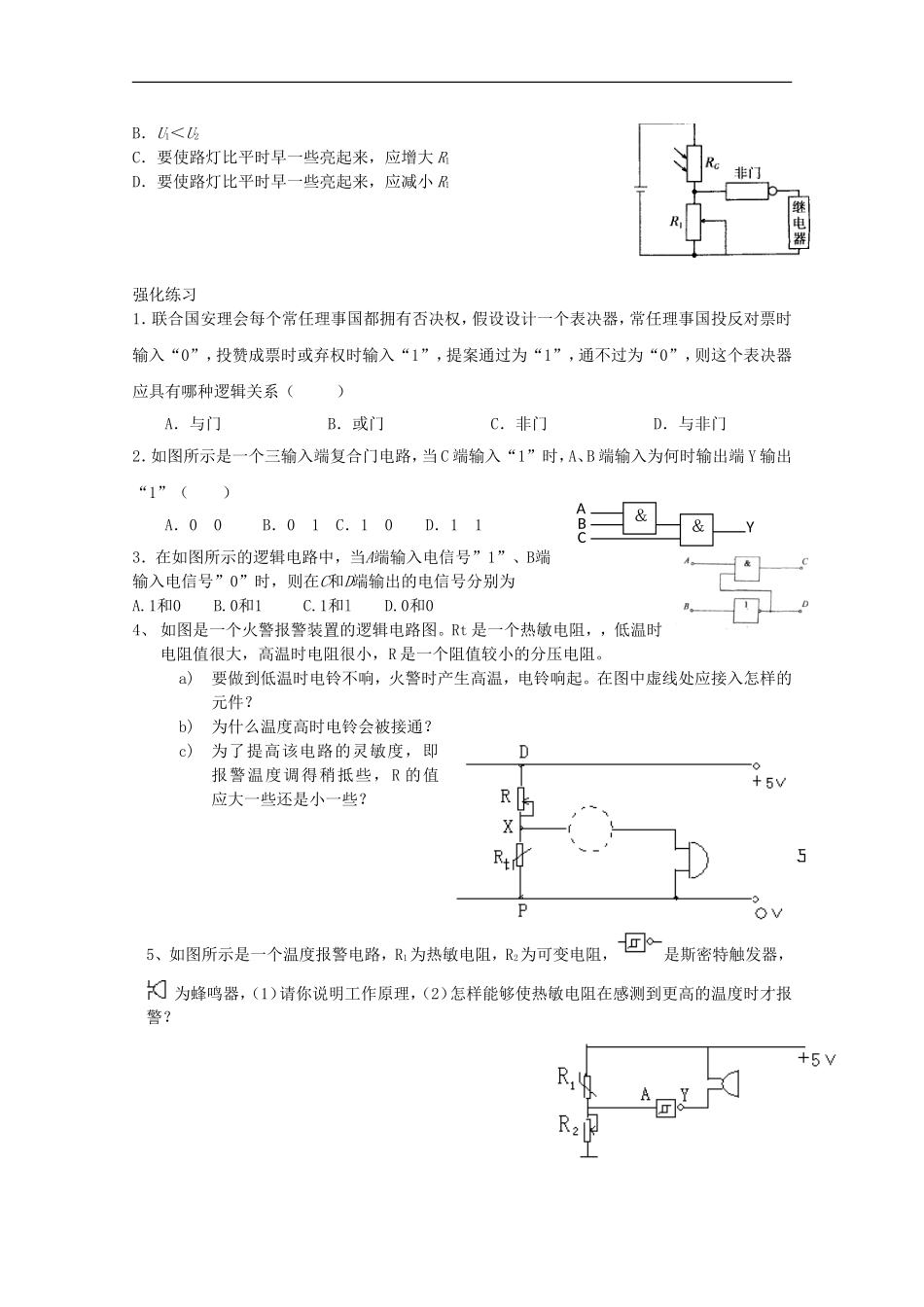

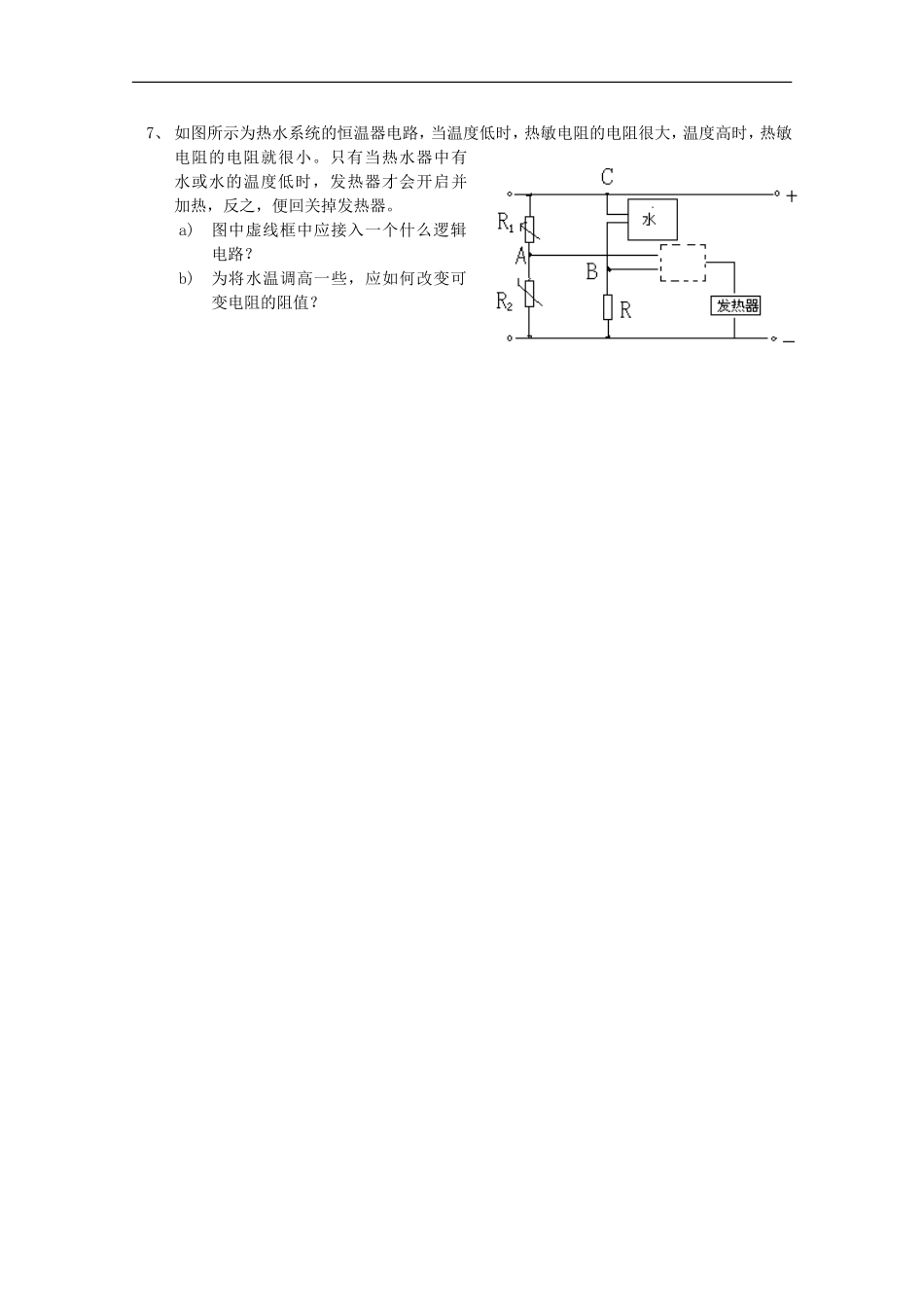

第9课时简单的逻辑电路【基础回顾与重难点分析】1．数字电路的工作状态有、两个独立的状态。2．基本的逻辑关系有、、。基本的逻辑电路有、、。3．“与”门的符号为；“或”门的符号为-；“非”门的符号为。4．三种基本逻辑电路（1）“与”门真值表（2）“或”门真值表输入结果ABY00011011（3）“非”门真值表输入结果AY01要点讲练例1：一个机要仓库有一扇大门，门上有三把自动门锁，三个机要员各有一把锁上的钥匙，只有三个人同时转动自己的钥匙（闭合自己的开关）才能通过一个继电器把门打开．如图所示S1，S2，S3是三个锁内的开关，J为继电器（图中未画电动机电路），试在图中画出符合要求的三输入的门电路的符号。例2：如图所示是一种应用逻辑电路制作的简易走道灯电路图，R2是一个光敏电阻，当走道里光线较暗时或是将手动开关S接通时，灯都会亮．则在电路图的虚线框内的门电路应是门，当有光照到光敏电阻R0时，门电路的输入端B是电势．例3：某同学设计了一路灯控制电路如图所示，光照射光敏电阻RG时，其阻值变小．设白天时继电器两端电压为U1，夜晚为U2，以下说法正确的有BDA．U1＞U2输入结果ABY00011011B．U1＜U2C．要使路灯比平时早一些亮起来，应增大R1D．要使路灯比平时早一些亮起来，应减小R1强化练习1．联合国安理会每个常任理事国都拥有否决权，假设设计一个表决器，常任理事国投反对票时输入“0”，投赞成票时或弃权时输入“1”，提案通过为“1”，通不过为“0”，则这个表决器应具有哪种逻辑关系（）A．与门B．或门C．非门D．与非门2．如图所示是一个三输入端复合门电路，当C端输入“1”时，A、B端输入为何时输出端Y输出“1”（）A．00B．01C．10D．113．在如图所示的逻辑电路中，当A端输入电信号”1”、B端输入电信号”0”时，则在C和D端输出的电信号分别为A.1和0B.0和1C.1和lD.0和04、如图是一个火警报警装置的逻辑电路图。Rt是一个热敏电阻，，低温时电阻值很大，高温时电阻很小，R是一个阻值较小的分压电阻。a)要做到低温时电铃不响，火警时产生高温，电铃响起。在图中虚线处应接入怎样的元件？b)为什么温度高时电铃会被接通？c)为了提高该电路的灵敏度，即报警温度调得稍抵些，R的值应大一些还是小一些？5、如图所示是一个温度报警电路，R1为热敏电阻，R2为可变电阻，是斯密特触发器，为蜂鸣器，（1）请你说明工作原理，（2）怎样能够使热敏电阻在感测到更高的温度时才报警？＆＆ACBY7、如图所示为热水系统的恒温器电路，当温度低时，热敏电阻的电阻很大，温度高时，热敏电阻的电阻就很小。只有当热水器中有水或水的温度低时，发热器才会开启并加热，反之，便回关掉发热器。a)图中虚线框中应接入一个什么逻辑电路？b)为将水温调高一些，应如何改变可变电阻的阻值？
