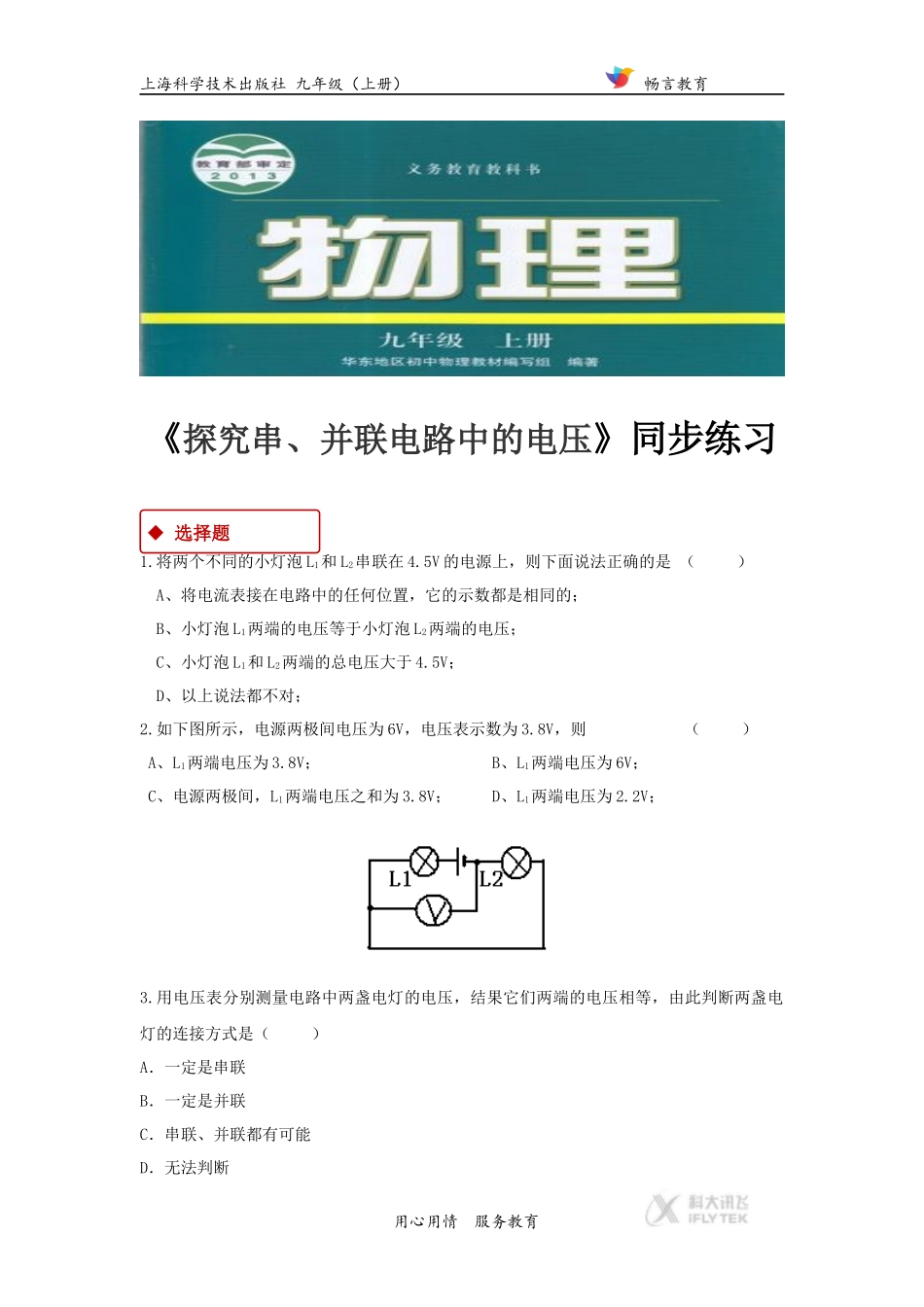

上海科学技术出版社九年级（上册）畅言教育《探究串、并联电路中的电压》同步练习1.将两个不同的小灯泡L1和L2串联在4.5V的电源上，则下面说法正确的是（）A、将电流表接在电路中的任何位置，它的示数都是相同的；B、小灯泡L1两端的电压等于小灯泡L2两端的电压；C、小灯泡L1和L2两端的总电压大于4.5V；D、以上说法都不对；2.如下图所示，电源两极间电压为6V，电压表示数为3.8V，则（）A、L1两端电压为3.8V；B、L1两端电压为6V；C、电源两极间，L1两端电压之和为3.8V；D、L1两端电压为2.2V；3.用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，由此判断两盏电灯的连接方式是（）A．一定是串联B．一定是并联C．串联、并联都有可能D．无法判断用心用情服务教育◆选择题上海科学技术出版社九年级（上册）畅言教育4.如下图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab=2V，Ubc=2V，Uac=4V，在表格中记录数据后，下一步应该做的是（）A．整理器材，结束实验B．换用不同规格的小灯泡，再测出几组电压值C．分析数据，得出结论D．换用电压表的另一量程，再测出一组电压值5.有若干个在各自正常的电压下都能正常发光的灯泡，把它们并联在同一电路中，它们相等的物理量是()A.亮度B.电流C.电压D.电功率6.在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压表V的示数是3.8V，电压表V1的示数是2.3V，电压表V2的示数应为（）A.1.5VB.3.8VC.2.3VD.6.1V7.如图所示电路，开关闭合后两灯发光，以下说法正确的是()A.电压表V的示数一定等于V1的示数B.电压表V的示数一定大于V1的示数C.电流表A的示数一定等于A1的示数D.电流表A的示数一定等于A1示数的2倍用心用情服务教育◆填空题上海科学技术出版社九年级（上册）畅言教育8.如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示，电压表V1的量程是,电压表V2的量程是，小灯泡L1上的电压U1=________V。9.某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2V，则L1两端的电压为__________，L2两端的电压为__________。10.小希用如图所示电路来探究串联电路的电压特点。(1)在拆接电路时，开关必须________。(2)实验中最好选择规格________(选填“相同”或“不相同”)的小灯泡。用心用情服务教育◆实验题上海科学技术出版社九年级（上册）畅言教育(3)用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC。经过多次实验，得到的数据记录在图表中。分析实验数据，你可得到串联电路的电压特点是________(用公式表示)。实验次数UAB/VUBC/VUAC/V10.82.23.021.02.03.031.21.83.0(4)小希进行多次实验的主要目的是________(填序号)①寻找普遍规律②减小实验误差参考答案1.A用心用情服务教育◆选择题上海科学技术出版社九年级（上册）畅言教育2.D3.C4.B5.C6.A7.A8、0～15，0～3，2.5；9、4V2V10、(1)断开(2)不相同(3)UAC=UAB+UBC(4)①用心用情服务教育◆选择题◆实验题
