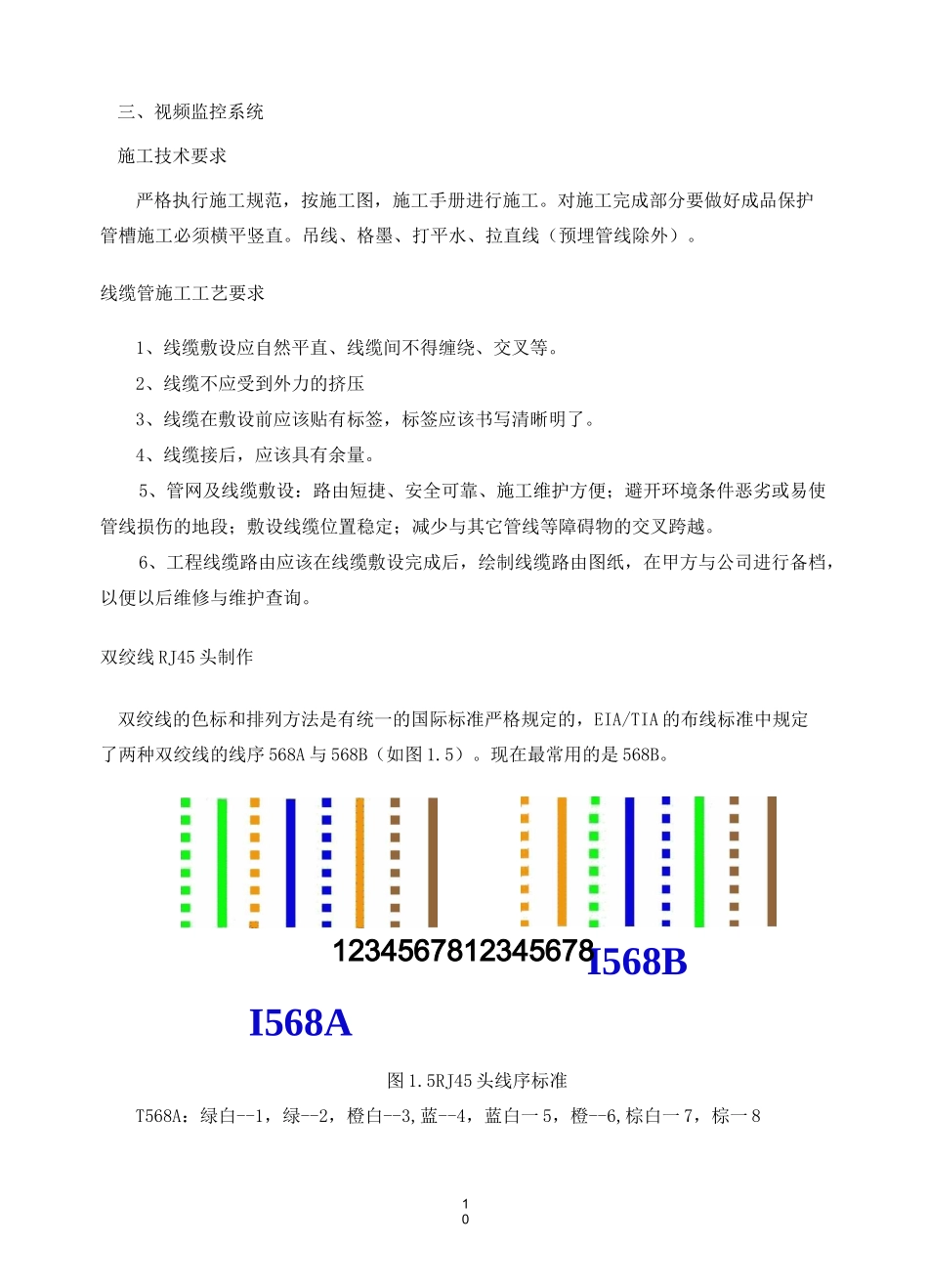

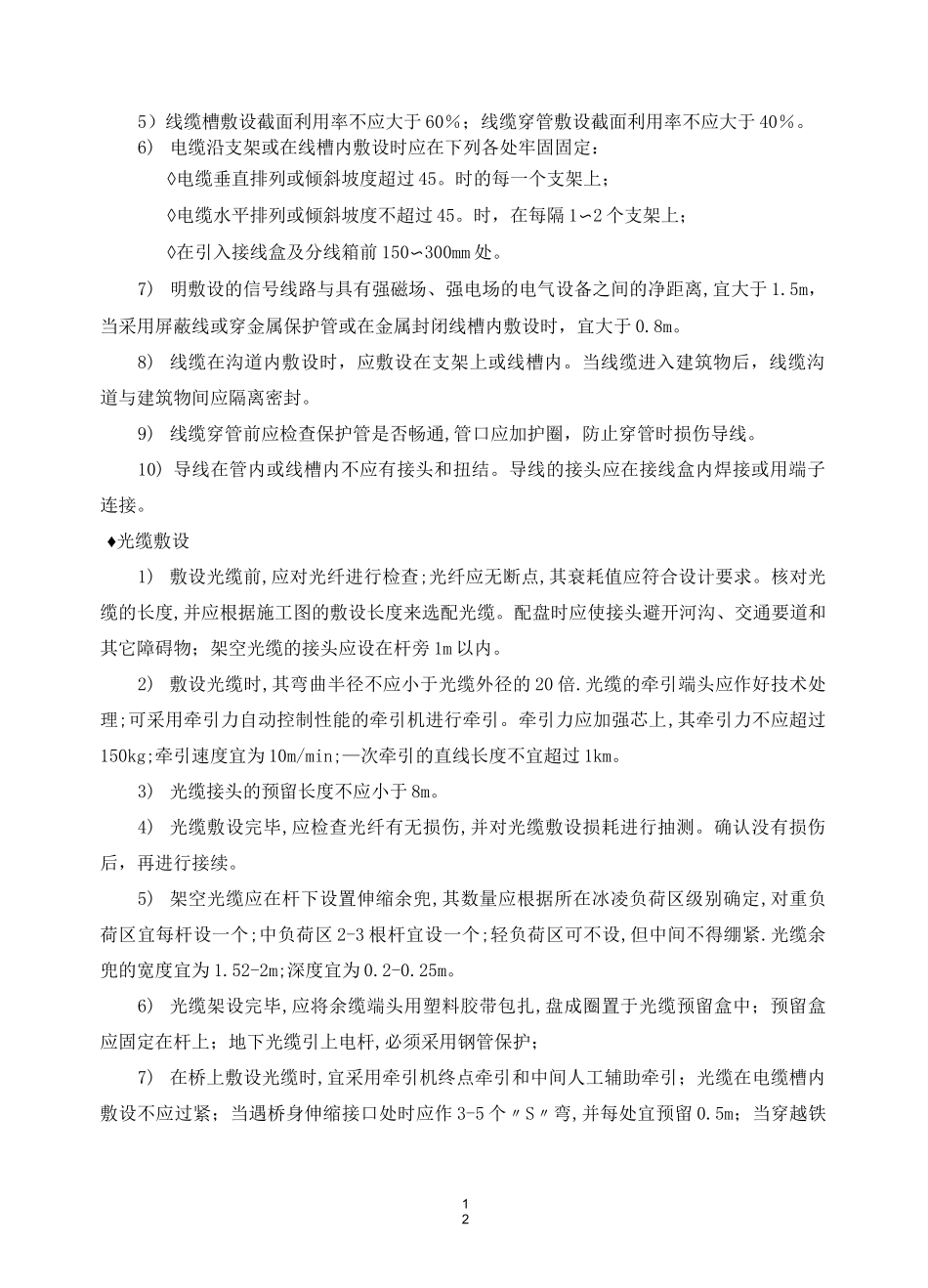

I568B10三、视频监控系统施工技术要求严格执行施工规范，按施工图，施工手册进行施工。对施工完成部分要做好成品保护管槽施工必须横平竖直。吊线、格墨、打平水、拉直线（预埋管线除外）。线缆管施工工艺要求1、线缆敷设应自然平直、线缆间不得缠绕、交叉等。2、线缆不应受到外力的挤压3、线缆在敷设前应该贴有标签，标签应该书写清晰明了。4、线缆接后，应该具有余量。5、管网及线缆敷设：路由短捷、安全可靠、施工维护方便；避开环境条件恶劣或易使管线损伤的地段；敷设线缆位置稳定；减少与其它管线等障碍物的交叉跨越。6、工程线缆路由应该在线缆敷设完成后，绘制线缆路由图纸，在甲方与公司进行备档，以便以后维修与维护查询。双绞线RJ45头制作双绞线的色标和排列方法是有统一的国际标准严格规定的，EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B（如图1.5）。现在最常用的是568B。1234567812345678I568A图1.5RJ45头线序标准T568A：绿白--1，绿--2，橙白--3,蓝--4，蓝白一5，橙--6,棕白一7，棕一811T568B：橙白--1,橙--2,绿白一3,蓝一4，蓝白一5，绿--6，棕白一7,棕一8RJ45头制作如图1.6所示，具体步骤就不详细叙述。图1.6双绞线制作方法线、光缆施工工艺要求♦线缆敷设1）线缆敷设应符合现行国家标准《建筑与建筑群综合布线系统工程设计规范》GB/T5031的规定。2）非综合布线系统室内线缆的敷设，应符合下列要求：◊无机械损伤的电（光）缆，或改、扩建工程使用的电（光）缆，可采用沿墙明敷方式。◊在新建的建筑物内或要求管线隐蔽的电（光）缆应采用暗管敷设方式。◊下列情况可采用明管配线：——易受外部损伤；——在线路路由上，其它管线和障碍物较多，不宜明敷的线路；——在易受电磁干扰或易燃易爆等危险场所。◊电缆和电力线平行或交叉敷设时，其间距不得小于0.3m。3）室外线缆的敷设，应符合现行国家标准《民用闭路监视电视系统工程技术规范》GB50198—1994中第2.3.7条的要求。4）敷设电缆时，多芯电缆的最小弯曲半径，应大于其外径的6倍；同轴电缆的最小弯曲半径应大于其外径的15倍。125）线缆槽敷设截面利用率不应大于60％；线缆穿管敷设截面利用率不应大于40％。6)电缆沿支架或在线槽内敷设时应在下列各处牢固固定：◊电缆垂直排列或倾斜坡度超过45。时的每一个支架上；◊电缆水平排列或倾斜坡度不超过45。时，在每隔1〜2个支架上；◊在引入接线盒及分线箱前150〜300mm处。7)明敷设的信号线路与具有强磁场、强电场的电气设备之间的净距离,宜大于1.5m，当采用屏蔽线或穿金属保护管或在金属封闭线槽内敷设时，宜大于0.8m。8)线缆在沟道内敷设时，应敷设在支架上或线槽内。当线缆进入建筑物后，线缆沟道与建筑物间应隔离密封。9)线缆穿管前应检查保护管是否畅通,管口应加护圈，防止穿管时损伤导线。10)导线在管内或线槽内不应有接头和扭结。导线的接头应在接线盒内焊接或用端子连接。♦光缆敷设1)敷设光缆前,应对光纤进行检查;光纤应无断点,其衰耗值应符合设计要求。核对光缆的长度,并应根据施工图的敷设长度来选配光缆。配盘时应使接头避开河沟、交通要道和其它障碍物；架空光缆的接头应设在杆旁1m以内。2)敷设光缆时,其弯曲半径不应小于光缆外径的20倍.光缆的牵引端头应作好技术处理;可采用牵引力自动控制性能的牵引机进行牵引。牵引力应加强芯上,其牵引力不应超过150kg;牵引速度宜为10m/min;—次牵引的直线长度不宜超过1km。3)光缆接头的预留长度不应小于8m。4)光缆敷设完毕,应检查光纤有无损伤,并对光缆敷设损耗进行抽测。确认没有损伤后，再进行接续。5)架空光缆应在杆下设置伸缩余兜,其数量应根据所在冰凌负荷区级别确定,对重负荷区宜每杆设一个;中负荷区2-3根杆宜设一个;轻负荷区可不设,但中间不得绷紧.光缆余兜的宽度宜为1.52-2m;深度宜为0.2-0.25m。6)光缆架设完毕,应将余缆端头用塑料胶带包扎,盘成圈置于光缆预留盒中；预留盒应固定在杆上；地下光缆引上电杆,必须采用钢管保护；7)在桥上敷设光缆时,宜采用牵引机终点牵引和中间人工辅助牵引；光缆在电缆槽内敷设不应过紧；当遇桥身伸缩接口处时应作3-5个〃S〃弯,并每处宜预留0.5m；当穿越铁13路桥面...
