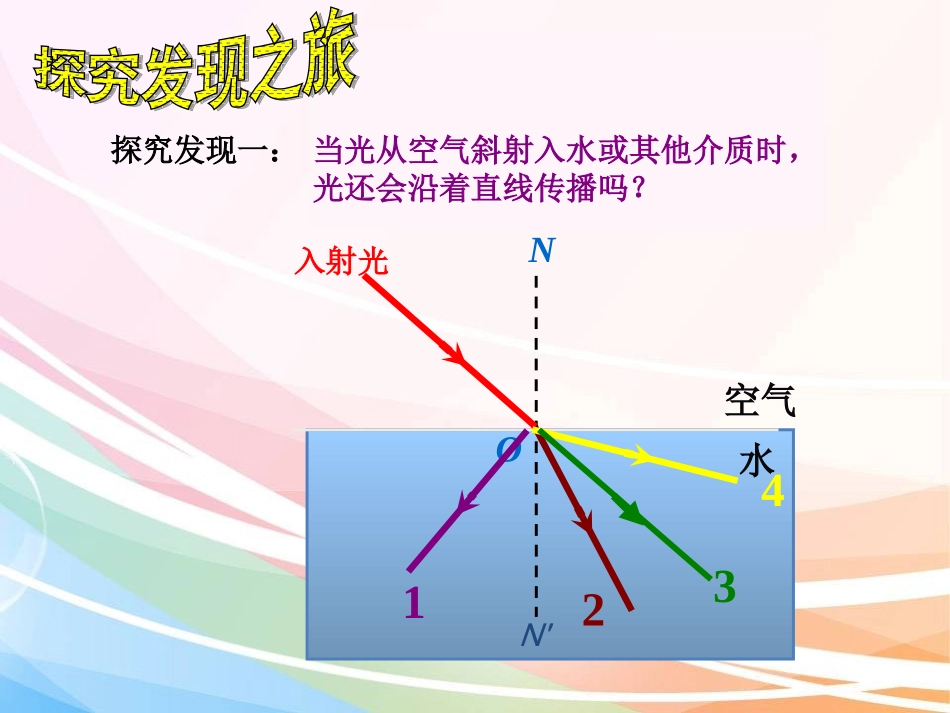

义务教育教科书物理八年级上册空气水NO123入射光4N'探究发现一：当光从空气斜射入水或其他介质时，光还会沿着直线传播吗？进行实验和探究器材激光笔、水槽、刻度盘步骤1、把水全部倒入水槽内2、把刻度盘竖直插到水槽内（注意要用手拿刻度盘保持竖直放置！）3、激光笔要紧贴刻度盘，对准入射点O发射3、视线一定要与水面相平，效果才明显！4、把激光笔换不同的角度多次实验5、及时登记在《实验报告册》激光笔要紧贴刻度盘，对准入射点O发射1你的视线一定要与水面相平效果才明显！2激光笔换不同的角度多次实验3iγB空气水（玻璃）入射光线定义定义：光从一种介质斜射入另一种介质时（例如空气到水或玻璃）,传播方向会发生改变，这种现象叫光的折射折射光线法线入射角折射角AOOBNN'∠i∠γNAOO入射点N'思考：当光从空气斜射入水或其他介质时，折射角和入射角的大小关系？01/14/25探究发现二:折射角和入射角的大小关系？空气BNAON'水（玻璃）结论：当光从空气斜射入水或其他介质时，_________向法线偏折，______＜_______空气BNAON'折射光线折射角入射角水（玻璃）结论：当光从空气斜射入水或其它介质时，入射角增大，折射角_______；当入射角减小，折射角_______。当光垂直射入水面或其它介质时，光的传播方向________。这时入射角和折射角都为_____步骤：1、读懂刻度盘的刻度2、按照下表的要求逐渐增大入射角，观察折射角的变化3、记录在表格内入射角30°45°60°0°折射角也增大也减小不改变20°30°40°0°探究发现三：当入射角增大时，折射角怎么变化？0°探究发现四：光折射时光路是否可逆？B空气NAON'水探究发现四：光折射时光路是否可逆？结论：在折射现象中，光路是________的。可逆入射角30°45°60°折射角20°30°40°当光从空气射入水中当光从水中射入空气入射角折射角20°30°30°45°40°60°2、当入射角增大，折射角_______；当入射角减小，折射角_______。当光垂直射入水面时，光的传播方向________（这时入射角和折射角均为___°）。01/14/251、当光从空气斜射入水时，_____光线向法线偏折，_______角＜_____角折射折射入射也增大也减小不改变可逆3、在折射现象中，光路是________的。4、实验证明，不管是光从空气斜射入水或其他介质，或者从水或其他介质斜射入空气，只要是光从一种介质斜射入另一种介质，都遵循光的折射规律。0三、生活中的折射现象AA’nextZyXj三、生活中的折射现象此像不是实际光线汇聚而成的，我们把它叫做虚像nextZyXj01/14/25为什么会出现有趣的海市蜃楼？海市蜃楼，是大气光学折射现象。光线经过不同密度的空气层后发生显著折射，使远处景物显示在半空中或地面上的奇异幻景，常发生在夏季的海上或沙漠地区。01/14/25这节课我们学到了些什么呢？1、了解了光的折射现象、定义2、掌握了光的折射规律3、能够用我们今天学到的知识解释生活中的折射现象课后巩固小试牛刀1、学习了光的折射规律，请你做出下面3个有代表性的光路图。空气NAO水（玻璃）AONO空气水（玻璃）空气水（玻璃）AZy课后巩固小试牛刀2、如图所示，光线AB射向玻璃砖，请作出光线在玻璃砖左右界面处发生折射的光路图。XjABBA01/14/253、当光线从空气斜射入某种液体中，被水平放置在液体底部的平面镜反射，最后返回到空气中，如图所示。请在图中画出这时的反射光线和在水面处的折射光线并标出反射角、折射角的大小课后巩固小试牛刀30°45°1、当潜水员在水下看岸上的树，看到的像要比实际的高还是低？你能不能画出光路图？2、上网搜集资料，看看自然界还有哪些有趣的折射现象？比比谁找得多。
