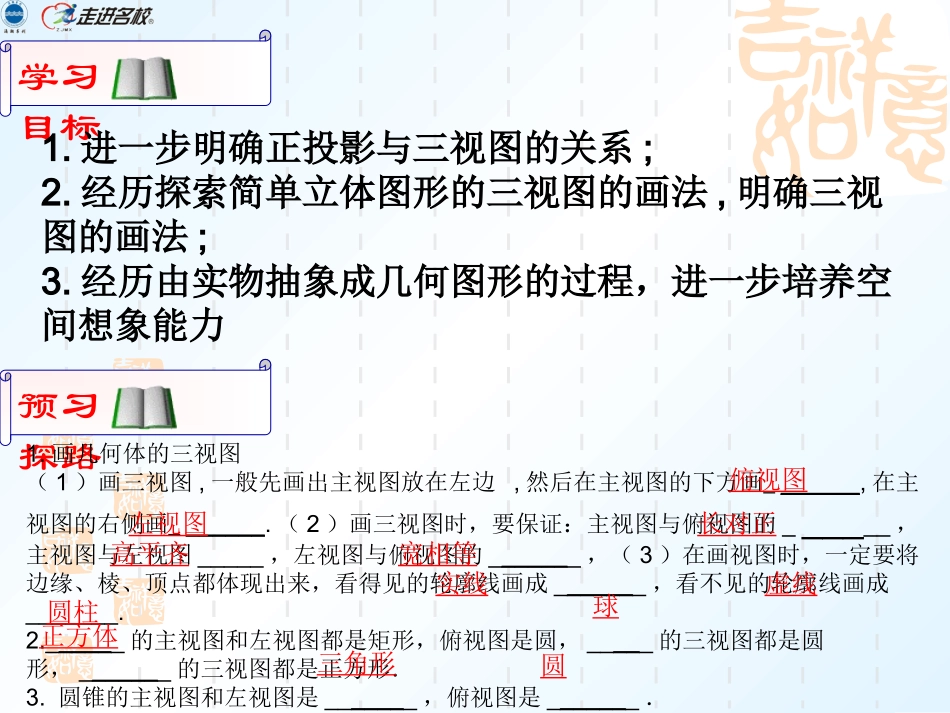

第二十九章投影与视图29.2画三视图制件：曹经富江西学习目标预习探路1.进一步明确正投影与三视图的关系;2.经历探索简单立体图形的三视图的画法,明确三视图的画法;3.经历由实物抽象成几何图形的过程，进一步培养空间想象能力1.画几何体的三视图（1）画三视图,一般先画出主视图放在左边,然后在主视图的下方画______,在主视图的右侧画______.（2）画三视图时，要保证：主视图与俯视图的______，主视图与左视图_____，左视图与俯视图的_______，（3）在画视图时，一定要将边缘、棱、顶点都体现出来，看得见的轮廓线画成_______，看不见的轮廓线画成_______.2.______的主视图和左视图都是矩形，俯视图是圆，_____的三视图都是圆形，_______的三视图都是正方形．3.圆锥的主视图和左视图是_______，俯视图是_______．俯视图左视图长对正高平齐宽相等实线虚线圆柱球正方体三角形圆你能画出正方体和的三视图吗？创设情境主视图左视图俯视图想一想,再动手画一画：高平齐高平齐:主视图和左视图共同反映了物体上下方向的尺寸.主视图左视图俯视图长对正长对正:主视图和俯视图共同反映了物体左右方向的尺寸.你会画圆柱的三视图吗？试一试吧！主视图主视图主视图左视图正面正面高长宽宽俯视图你能画出下列组合几何体的三视图吗？小结归纳111.画几何体的三种视图是表达自己所看到结果的重要方式，也是实际生活中常遇到的问题，因此是重点．注意:“主与俯长对正，主与左高平齐，左与俯宽相等”．2.在画视图时，一定要将边缘、棱、顶点都体现出来，看得见的轮廓线画成实线，看不见的轮廓线画成虚线．随堂练习1．画出下列物体的三视图2．（2010绵阳）如图，几何体上半部为正三梭柱，下半部为圆柱，画出它的三视图．2.解：1.解：当堂测试111.(2009．南宁)与左边三视图所对应的直观图是（）2．（2010.丹东）如图所示的一组几何体的俯视图是（）3.已知某几何体如图所示，画出它的三视图．解；画成三视图如图所示：AB小结归纳221.画物体的三视图的具体画法及步骤为：（1）主视图位置，画出主视图；（2）在主视图的正下方画出俯视图，注意与主视图“长对正”；（3）在主视图的正右方画出左视图，注意与主视图“高平齐”，与俯视图“宽相等”.2.在画视图时，注意:(1)在观察时,一定要视线与观察面垂直;(2)一定要将边缘、棱、顶点都体现出来，看得见的轮廓线画成实线，看不见的轮廓线画成虚线;(3)按三视图的位置与大小要求从整体上画出几何体的三视图.独立作业教材P116第2题走进名校P4
