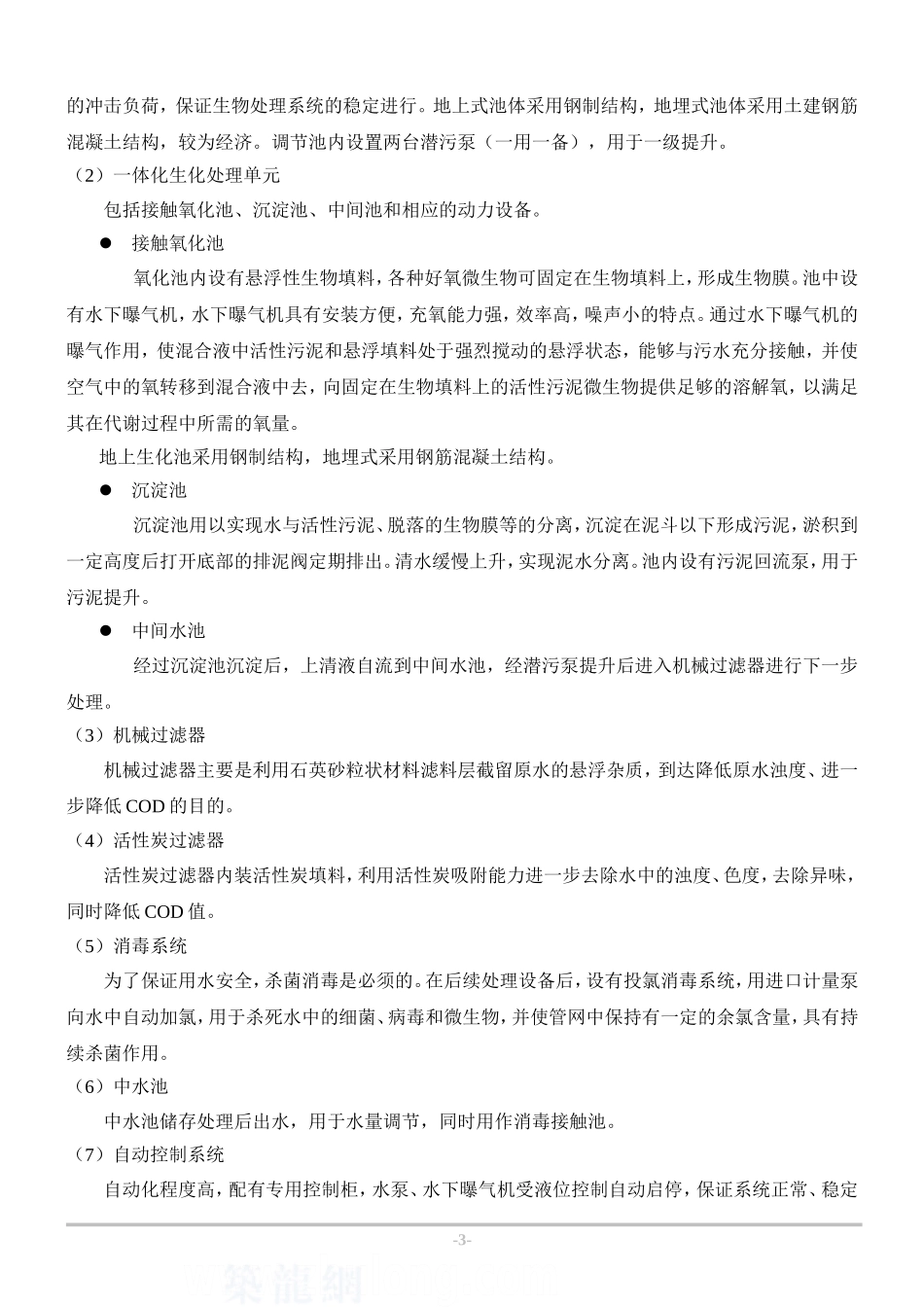

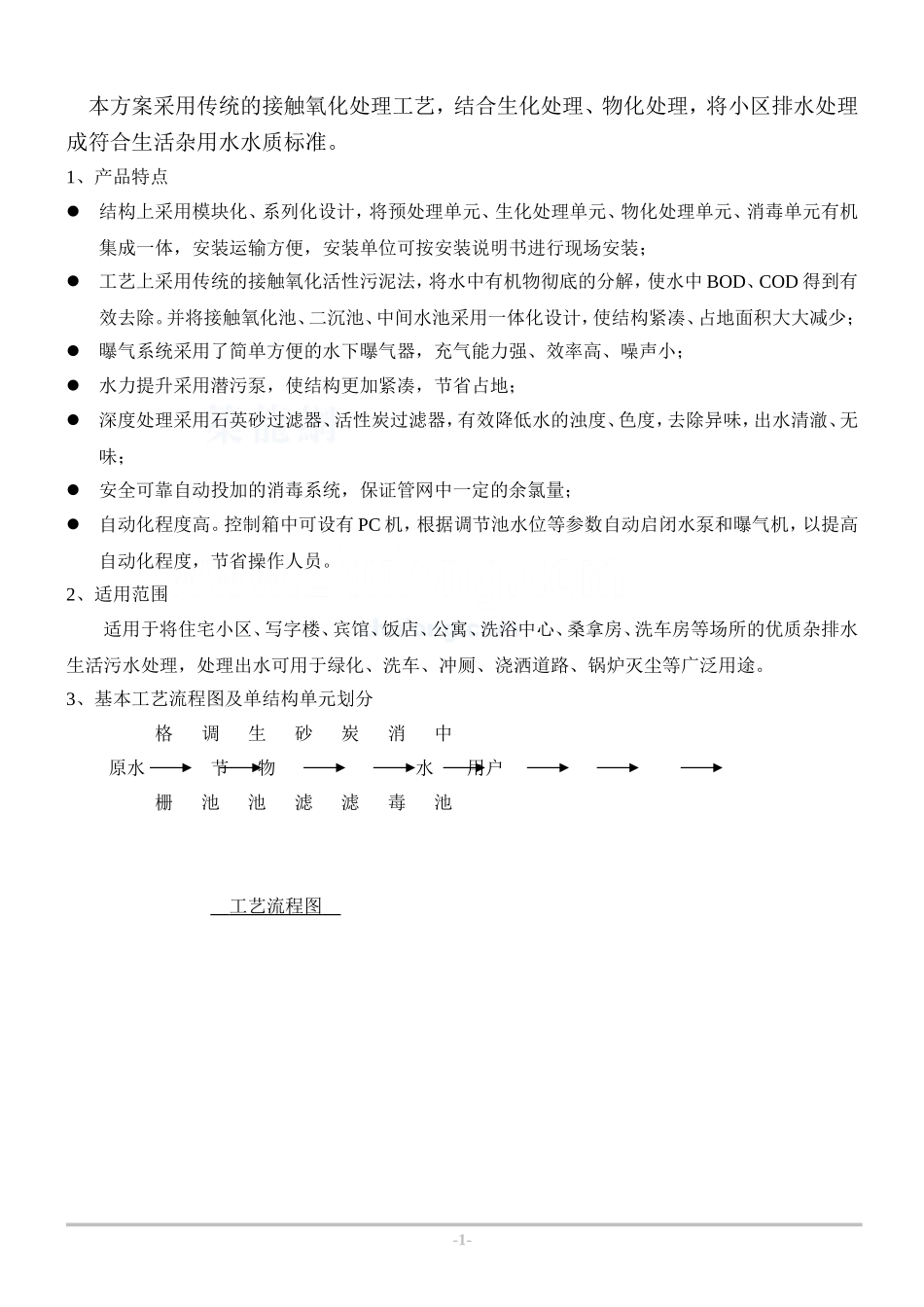

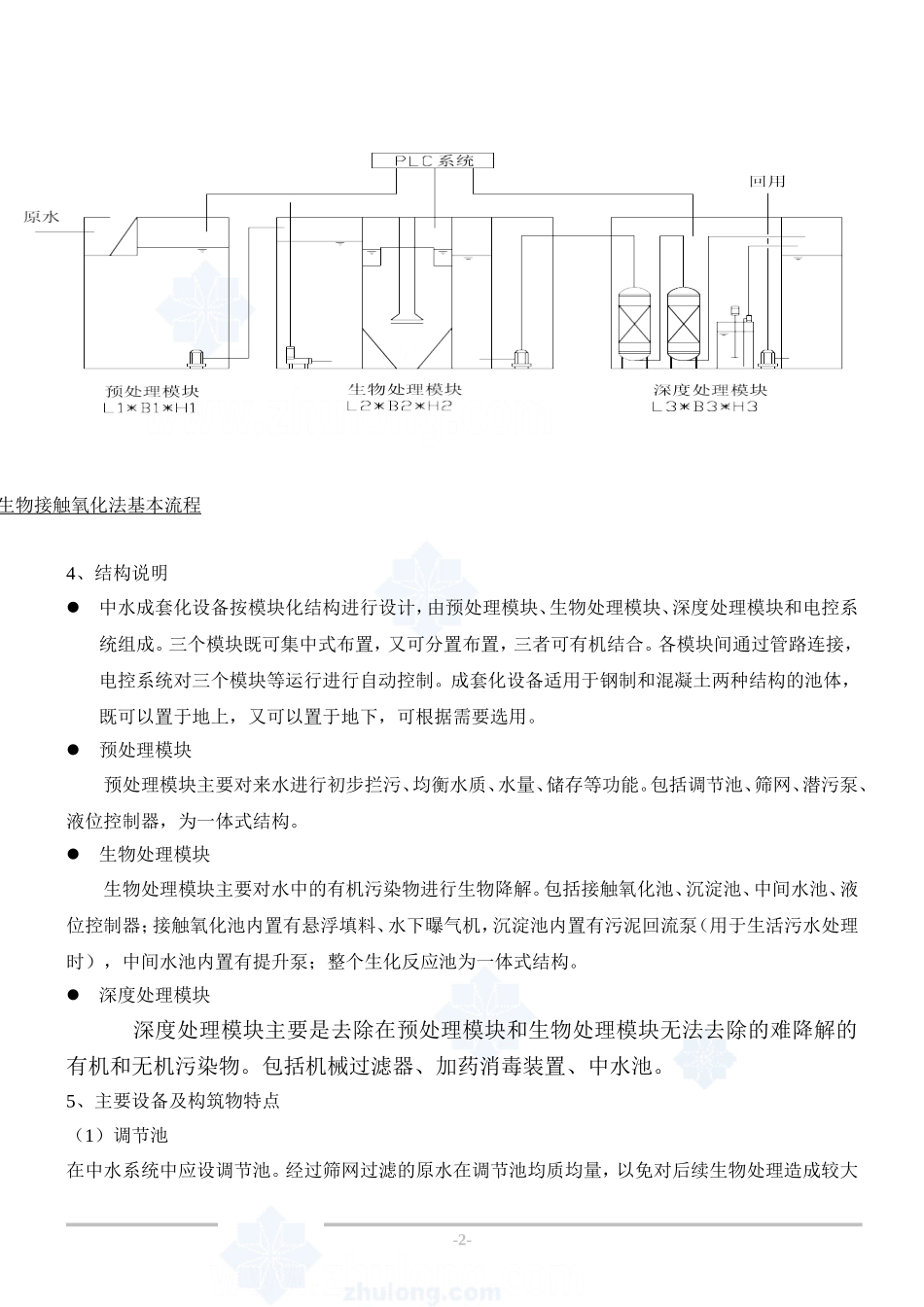

本方案采用传统的接触氧化处理工艺，结合生化处理、物化处理，将小区排水处理成符合生活杂用水水质标准。1、产品特点结构上采用模块化、系列化设计，将预处理单元、生化处理单元、物化处理单元、消毒单元有机集成一体，安装运输方便，安装单位可按安装说明书进行现场安装；工艺上采用传统的接触氧化活性污泥法，将水中有机物彻底的分解，使水中BOD、COD得到有效去除。并将接触氧化池、二沉池、中间水池采用一体化设计，使结构紧凑、占地面积大大减少；曝气系统采用了简单方便的水下曝气器，充气能力强、效率高、噪声小；水力提升采用潜污泵，使结构更加紧凑，节省占地；深度处理采用石英砂过滤器、活性炭过滤器，有效降低水的浊度、色度，去除异味，出水清澈、无味；安全可靠自动投加的消毒系统，保证管网中一定的余氯量；自动化程度高。控制箱中可设有PC机，根据调节池水位等参数自动启闭水泵和曝气机，以提高自动化程度，节省操作人员。2、适用范围适用于将住宅小区、写字楼、宾馆、饭店、公寓、洗浴中心、桑拿房、洗车房等场所的优质杂排水生活污水处理，处理出水可用于绿化、洗车、冲厕、浇洒道路、锅炉灭尘等广泛用途。3、基本工艺流程图及单结构单元划分格调生砂炭消中原水节物水用户栅池池滤滤毒池工艺流程图-1-生物接触氧化法基本流程4、结构说明中水成套化设备按模块化结构进行设计，由预处理模块、生物处理模块、深度处理模块和电控系统组成。三个模块既可集中式布置，又可分置布置，三者可有机结合。各模块间通过管路连接，电控系统对三个模块等运行进行自动控制。成套化设备适用于钢制和混凝土两种结构的池体，既可以置于地上，又可以置于地下，可根据需要选用。预处理模块预处理模块主要对来水进行初步拦污、均衡水质、水量、储存等功能。包括调节池、筛网、潜污泵、液位控制器，为一体式结构。生物处理模块生物处理模块主要对水中的有机污染物进行生物降解。包括接触氧化池、沉淀池、中间水池、液位控制器；接触氧化池内置有悬浮填料、水下曝气机，沉淀池内置有污泥回流泵（用于生活污水处理时），中间水池内置有提升泵；整个生化反应池为一体式结构。深度处理模块深度处理模块主要是去除在预处理模块和生物处理模块无法去除的难降解的有机和无机污染物。包括机械过滤器、加药消毒装置、中水池。5、主要设备及构筑物特点（1）调节池在中水系统中应设调节池。经过筛网过滤的原水在调节池均质均量，以免对后续生物处理造成较大-2-的冲击负荷，保证生物处理系统的稳定进行。地上式池体采用钢制结构，地埋式池体采用土建钢筋混凝土结构，较为经济。调节池内设置两台潜污泵（一用一备），用于一级提升。（2）一体化生化处理单元包括接触氧化池、沉淀池、中间池和相应的动力设备。接触氧化池氧化池内设有悬浮性生物填料，各种好氧微生物可固定在生物填料上，形成生物膜。池中设有水下曝气机，水下曝气机具有安装方便，充氧能力强，效率高，噪声小的特点。通过水下曝气机的曝气作用，使混合液中活性污泥和悬浮填料处于强烈搅动的悬浮状态，能够与污水充分接触，并使空气中的氧转移到混合液中去，向固定在生物填料上的活性污泥微生物提供足够的溶解氧，以满足其在代谢过程中所需的氧量。地上生化池采用钢制结构，地埋式采用钢筋混凝土结构。沉淀池沉淀池用以实现水与活性污泥、脱落的生物膜等的分离，沉淀在泥斗以下形成污泥，淤积到一定高度后打开底部的排泥阀定期排出。清水缓慢上升，实现泥水分离。池内设有污泥回流泵，用于污泥提升。中间水池经过沉淀池沉淀后，上清液自流到中间水池，经潜污泵提升后进入机械过滤器进行下一步处理。（3）机械过滤器机械过滤器主要是利用石英砂粒状材料滤料层截留原水的悬浮杂质，到达降低原水浊度、进一步降低COD的目的。（4）活性炭过滤器活性炭过滤器内装活性炭填料，利用活性炭吸附能力进一步去除水中的浊度、色度，去除异味，同时降低COD值。（5）消毒系统为了保证用水安全，杀菌消毒是必须的。在后续处理设备后，设有投氯消毒系统，用进口计量泵向水中自动加氯，用于杀死水中的细菌、病毒和微生物，并...
