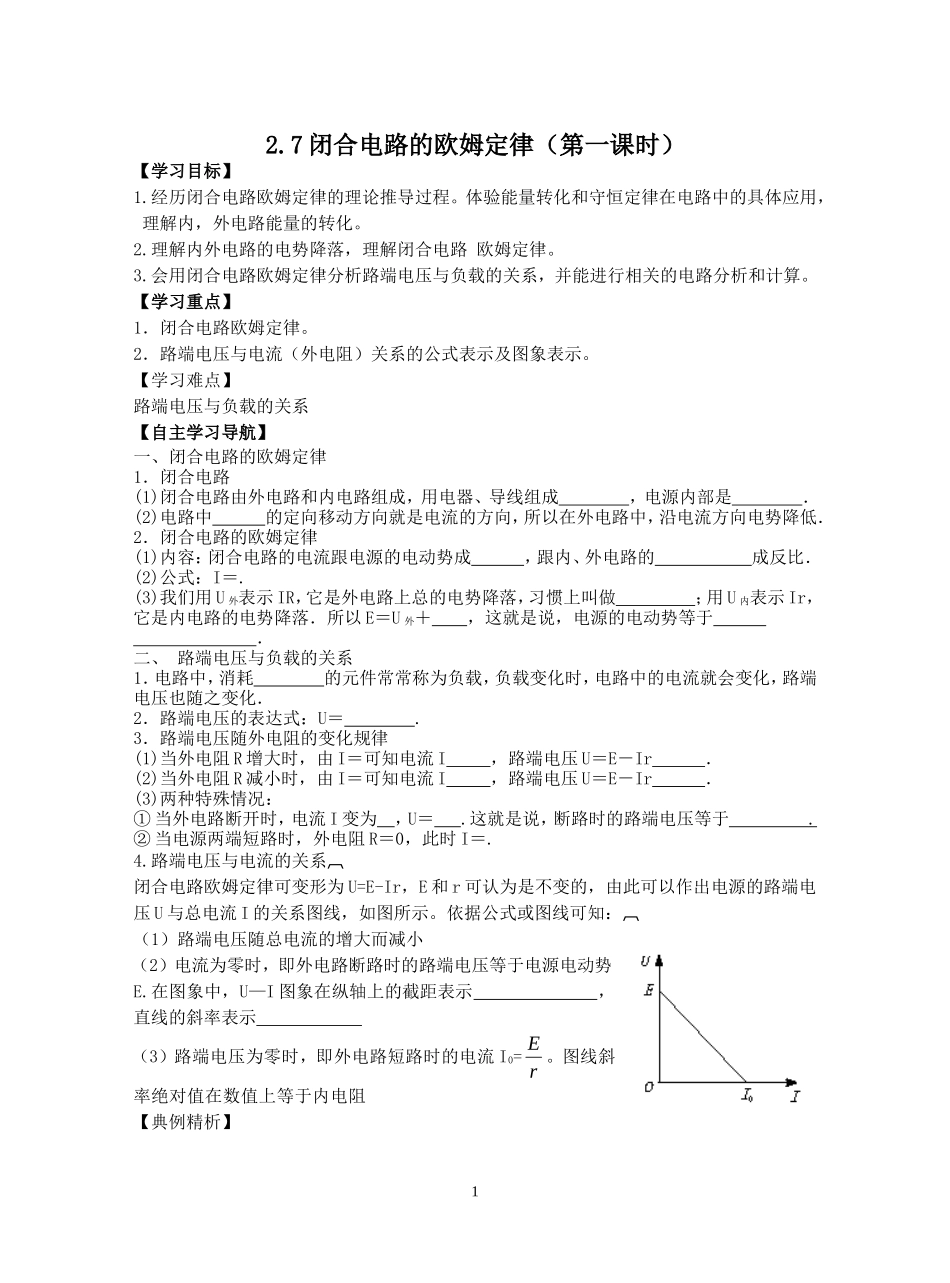

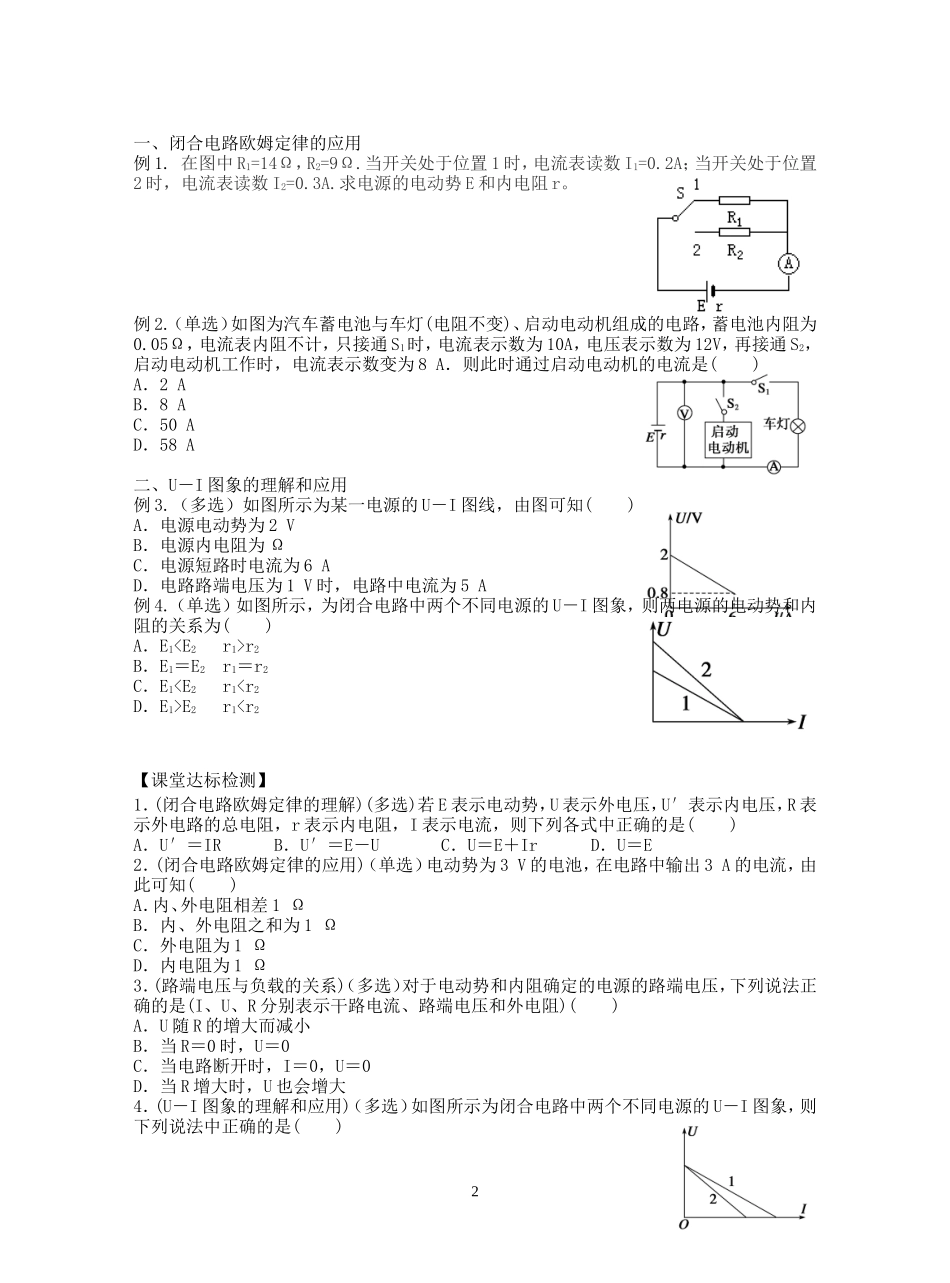

2.7闭合电路的欧姆定律（第一课时）【学习目标】1.经历闭合电路欧姆定律的理论推导过程。体验能量转化和守恒定律在电路中的具体应用，理解内，外电路能量的转化。2.理解内外电路的电势降落，理解闭合电路欧姆定律。3.会用闭合电路欧姆定律分析路端电压与负载的关系，并能进行相关的电路分析和计算。【学习重点】1．闭合电路欧姆定律。2．路端电压与电流（外电阻）关系的公式表示及图象表示。【学习难点】路端电压与负载的关系【自主学习导航】一、闭合电路的欧姆定律1．闭合电路(1)闭合电路由外电路和内电路组成，用电器、导线组成，电源内部是．(2)电路中的定向移动方向就是电流的方向，所以在外电路中，沿电流方向电势降低．2．闭合电路的欧姆定律(1)内容：闭合电路的电流跟电源的电动势成，跟内、外电路的成反比．(2)公式：I＝.(3)我们用U外表示IR，它是外电路上总的电势降落，习惯上叫做；用U内表示Ir，它是内电路的电势降落．所以E＝U外＋，这就是说，电源的电动势等于．二、路端电压与负载的关系1．电路中，消耗的元件常常称为负载，负载变化时，电路中的电流就会变化，路端电压也随之变化．2．路端电压的表达式：U＝.3．路端电压随外电阻的变化规律(1)当外电阻R增大时，由I＝可知电流I，路端电压U＝E－Ir．(2)当外电阻R减小时，由I＝可知电流I，路端电压U＝E－Ir．(3)两种特殊情况：①当外电路断开时，电流I变为，U＝.这就是说，断路时的路端电压等于.②当电源两端短路时，外电阻R＝0，此时I＝.4.路端电压与电流的关系闭合电路欧姆定律可变形为U=E-Ir，E和r可认为是不变的，由此可以作出电源的路端电压U与总电流I的关系图线，如图所示。依据公式或图线可知：（1）路端电压随总电流的增大而减小（2）电流为零时，即外电路断路时的路端电压等于电源电动势E.在图象中，U—I图象在纵轴上的截距表示，直线的斜率表示（3）路端电压为零时，即外电路短路时的电流I0=rE。图线斜率绝对值在数值上等于内电阻【典例精析】1一、闭合电路欧姆定律的应用例1.在图中R1=14Ω，R2=9Ω.当开关处于位置1时，电流表读数I1=0.2A；当开关处于位置2时，电流表读数I2=0.3A.求电源的电动势E和内电阻r。例2.（单选）如图为汽车蓄电池与车灯(电阻不变)、启动电动机组成的电路，蓄电池内阻为0.05Ω，电流表内阻不计，只接通S1时，电流表示数为10A，电压表示数为12V，再接通S2，启动电动机工作时，电流表示数变为8A．则此时通过启动电动机的电流是()A．2AB．8AC．50AD．58A二、U－I图象的理解和应用例3.（多选）如图所示为某一电源的U－I图线，由图可知()A．电源电动势为2VB．电源内电阻为ΩC．电源短路时电流为6AD．电路路端电压为1V时，电路中电流为5A例4.（单选）如图所示，为闭合电路中两个不同电源的U－I图象，则两电源的电动势和内阻的关系为()A．E1r2B．E1＝E2r1＝r2C．E1E2r1I2B．电动势E1＝E2，内阻r1>r2C．电动势E1>E2，内阻r1>r2D．当工作电流变化量相同时，电源2的路端电压变化较大【课后巩固练习】题组一闭合电路欧姆定律的理解1．（多选）在闭合电路中，下列叙述正确的是()A．闭合电路中的电流跟电源电动势成正比，跟整个电路的电阻成反比B．当外电路断开时，路端电压等于零C．当外电路短路时，电路中的电流...
