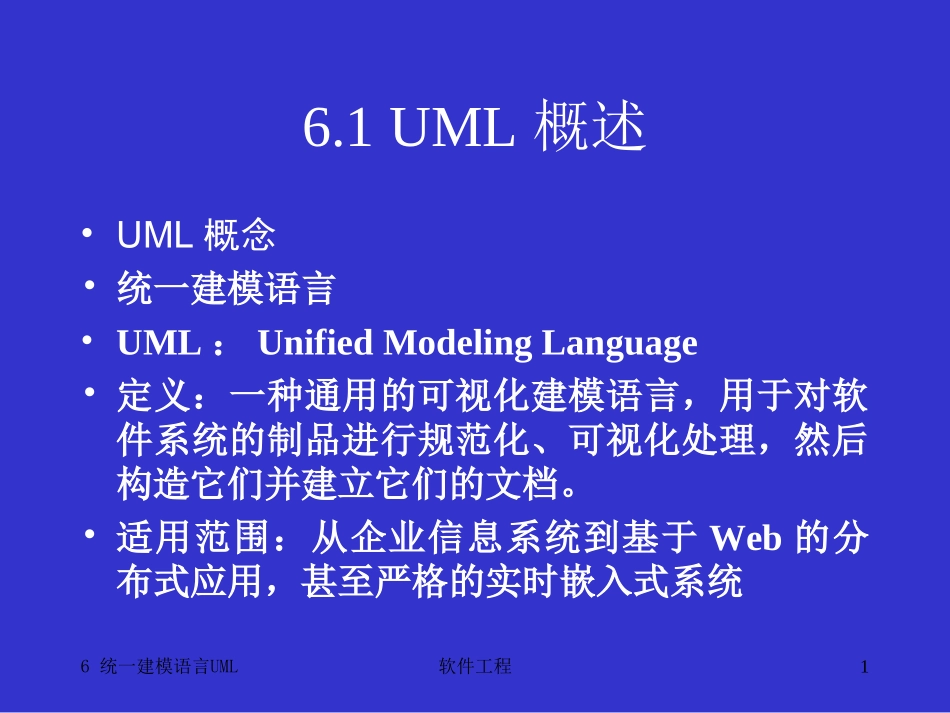

6统一建模语言UML软件工程16.1UML概述•UML概念•统一建模语言•UML：UnifiedModelingLanguage•定义：一种通用的可视化建模语言，用于对软件系统的制品进行规范化、可视化处理，然后构造它们并建立它们的文档。•适用范围：从企业信息系统到基于Web的分布式应用，甚至严格的实时嵌入式系统6统一建模语言UML软件工程26.1UML概述•UML的发展过程1997.11.171997.9公布1997.1公布1996.6和1996.10OOPSLA95UML1.1被OMG接纳为标准UML1.1UML1.0UML0.9&0.91合作伙伴意见Booch93Booch91OMT-2OMT-1OOSEUnifiedMethod0.8其他方法分散的各部分统一化标准化工业化6统一建模语言UML软件工程36.1UML概述•UML的主要内容•作为一种建模语言，UML的定义包括UML语义和UML表示法两个部分。•1．精确的元模型定义。•2．UML表示法定义了UML的表示符号，为建模者和建模支持工具的开发者提供了标准的图形符号和正文语法。•3．UML采用的是一种图形表示法，是一种可视化的图形建模语言。•UML定义了建模语言的文法，例如，类图中定义了类、关联、多重性等概念在模型中是如何表示的。6统一建模语言UML软件工程46.1UML概述•4．UML提供了五类图形。•用例图,静态图,行为图，交互图，实现图•（1）用例图：从用户角度描述系统功能,并指出各功能的操作者。•（2）静态图(Staticdiagram)：包括类图、对象图和包图。6统一建模语言UML软件工程56.1UML概述•类图描述系统中类的静态结构。不仅定义系统中的类，表示类之间的联系如关联、依赖、聚合等，也包括类的内部结构(类的属性和操作)。类图描述的是一种静态关系，在系统的整个生命周期都是有效的。•对象图是类图的实例，几乎使用与类图完全相同的标识。它们的不同点在于对象图显示类的多个对象实例，而不是实际的类。一个对象图是类图的一个实例。•由于对象存在生命周期,因此对象图只能在系统某一时间段存在。•包由包或类组成，表示包与包之间的关系。•包图用于描述系统的分层结构。6统一建模语言UML软件工程66.1UML概述•(3)行为图(Behaviordiagram)：描述系统的动态模型和组成对象间的交互关系。•其中状态图描述类的对象所有可能的状态以及事件发生时状态的转移条件。通常，状态图是对类图的补充。•活动图描述满足用例要求所要进行的活动以及活动间的约束关系,有利于识别并行活动。6统一建模语言UML软件工程76.1UML概述•(4)交互图(Interactivediagram)：描述对象间的交互关系。•顺序图显示对象之间的动态合作关系，它强调对象之间消息发送的顺序,同时显示对象之间的交互；•合作图描述对象间的协作关系，合作图跟顺序图相似,显示对象间的动态合作关系。除显示信息交换外，合作图还显示对象以及它们之间的关系。•如果强调时间和顺序，则使用顺序图；如果强调上下级关系，则选择合作图。这两种图合称为交互图。6统一建模语言UML软件工程86.1UML概述•(5)实现图(Implementationdiagram)：其中组件图描述代码部件的物理结构及各部件之间的依赖关系。•一个部件可能是一个资源代码部件、一个二进制部件或一个可执行部件。它包含逻辑类或实现类的有关信息。•部件图有助于分析和理解部件之间的相互影响程度。•配置图定义系统中软硬件的物理体系结构。它可以显示实际的计算机和设备(用节点表示)以及它们之间的连接关系，也可显示连接的类型及部件之间的依赖性。在节点内部，放置可执行部件和对象以显示节点跟可执行软件单元的对应关系。6统一建模语言UML软件工程96.1UML概述•从应用的角度看，当采用面向对象技术设计系统时，首先是描述需求；其次根据需求建立系统的静态模型，以构造系统的结构；第三步是描述系统的行为。•其中在第一步与第二步中所建立的模型都是静态的，包括用例图、类图(包含包)、对象图、组件图和配置图等五个图形，是标准建模语言UML的静态建模机制。•其中第三步中所建立的模型或者可以执行，或者表示执行时的时序状态或交互关系。它包括状态图、活动图、顺序图和合作图等四个图形,是标准建模语言UML的动态建模机制。•因此，标准建模语言UML的主要内容也可以归纳为静态建模机制和动态建模机制两大类。6统一建模语言UML软件工程106...
