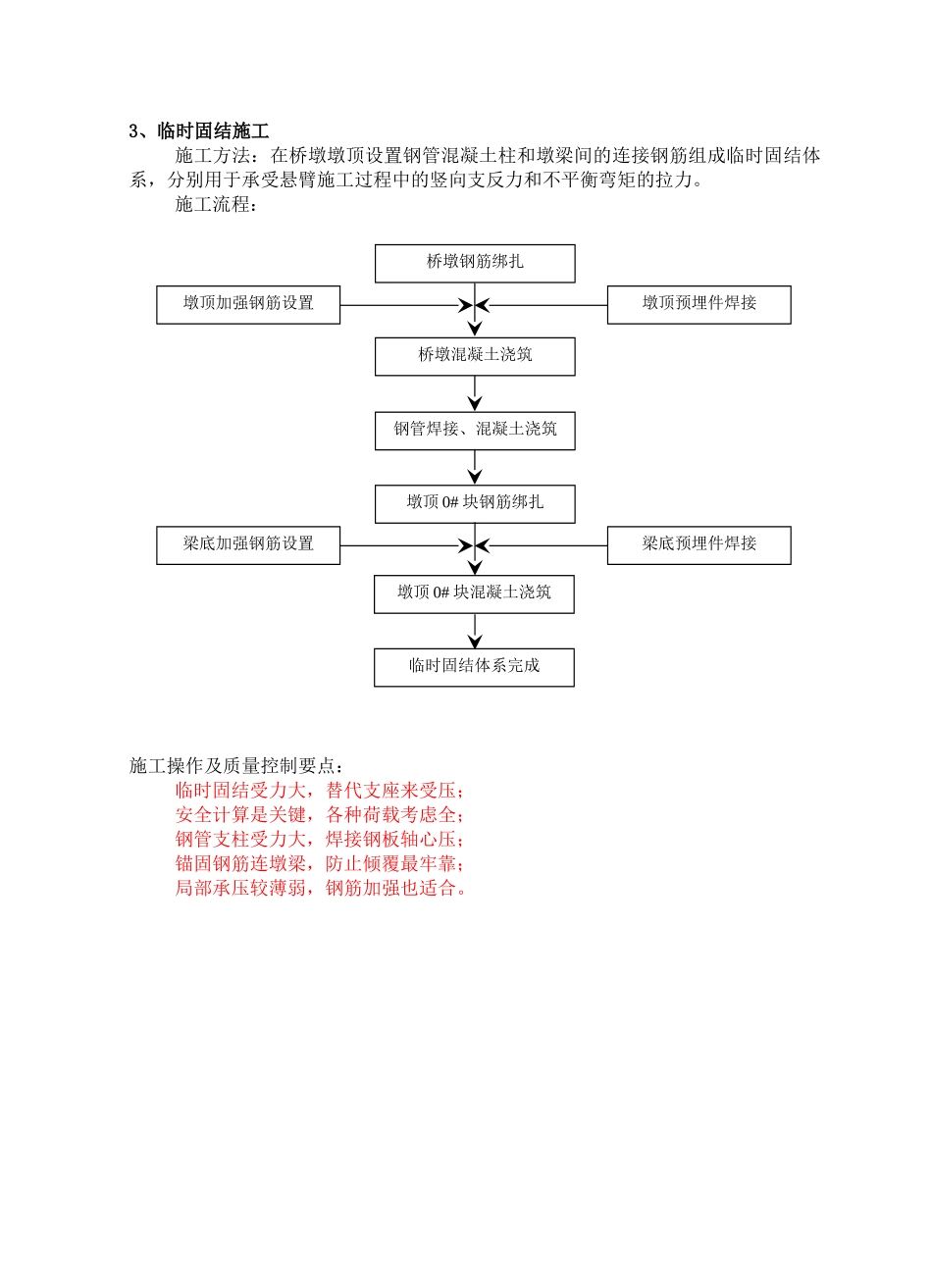

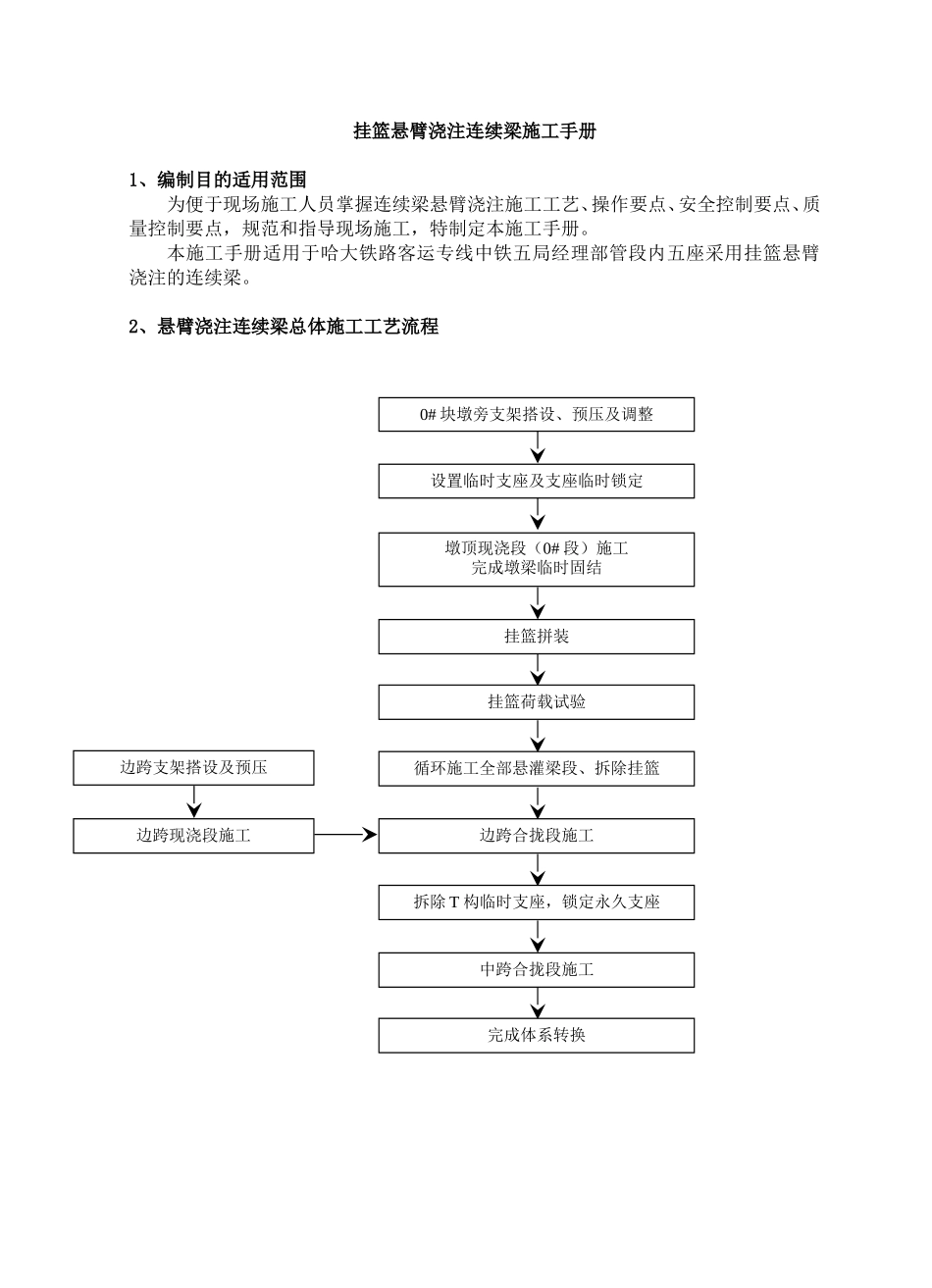

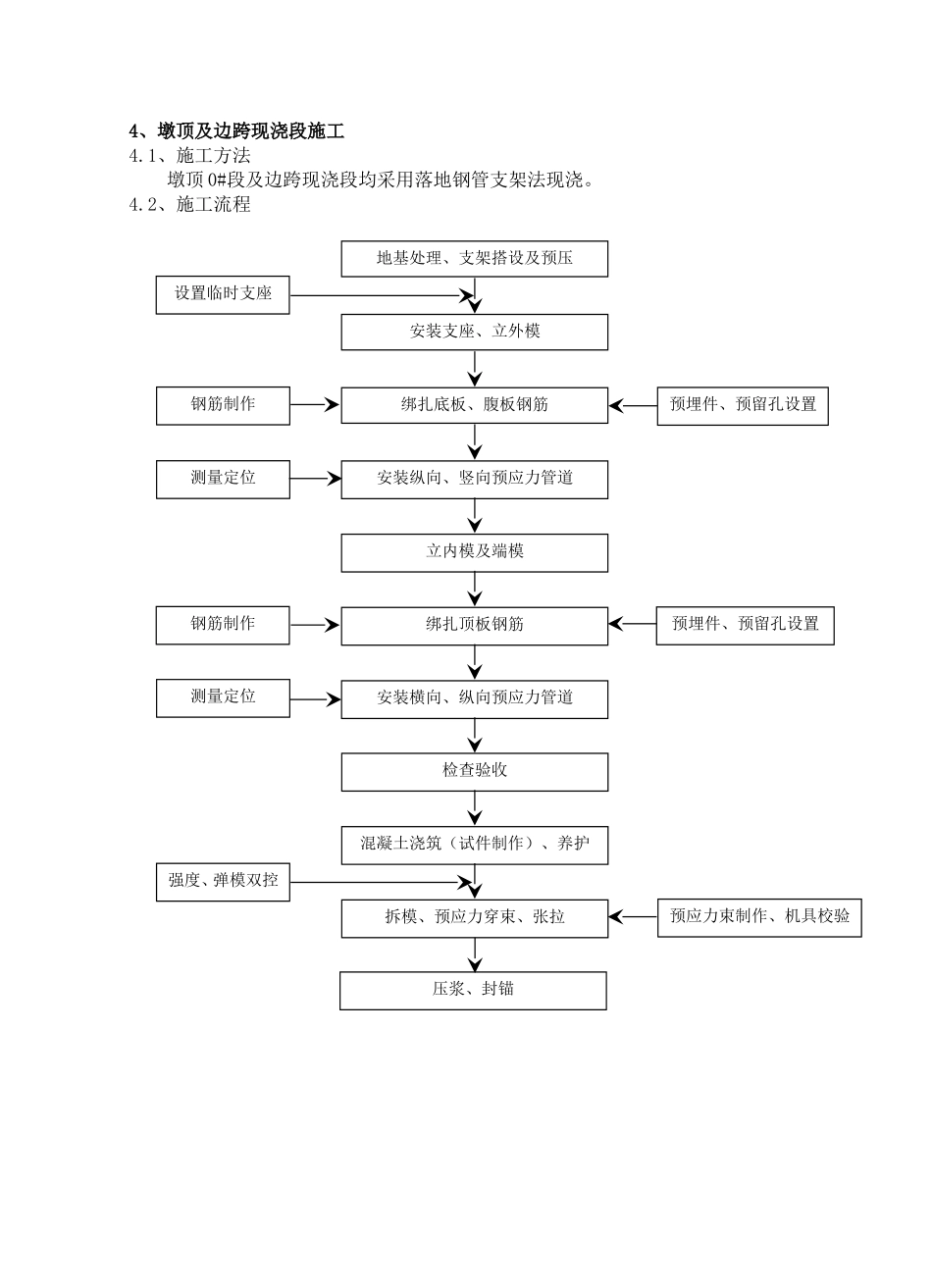

挂篮悬臂浇注连续梁施工手册1、编制目的适用范围为便于现场施工人员掌握连续梁悬臂浇注施工工艺、操作要点、安全控制要点、质量控制要点，规范和指导现场施工，特制定本施工手册。本施工手册适用于哈大铁路客运专线中铁五局经理部管段内五座采用挂篮悬臂浇注的连续梁。2、悬臂浇注连续梁总体施工工艺流程0#块墩旁支架搭设、预压及调整设置临时支座及支座临时锁定墩顶现浇段（0#段）施工完成墩梁临时固结挂篮拼装挂篮荷载试验循环施工全部悬灌梁段、拆除挂篮边跨合拢段施工拆除T构临时支座，锁定永久支座中跨合拢段施工完成体系转换边跨支架搭设及预压边跨现浇段施工3、临时固结施工施工方法：在桥墩墩顶设置钢管混凝土柱和墩梁间的连接钢筋组成临时固结体系，分别用于承受悬臂施工过程中的竖向支反力和不平衡弯矩的拉力。施工流程：施工操作及质量控制要点：临时固结受力大，替代支座来受压；安全计算是关键，各种荷载考虑全；钢管支柱受力大，焊接钢板轴心压；锚固钢筋连墩梁，防止倾覆最牢靠；局部承压较薄弱，钢筋加强也适合。桥墩钢筋绑扎墩顶加强钢筋设置墩顶预埋件焊接桥墩混凝土浇筑墩顶0#块钢筋绑扎梁底加强钢筋设置梁底预埋件焊接钢管焊接、混凝土浇筑墩顶0#块混凝土浇筑临时固结体系完成4、墩顶及边跨现浇段施工4.1、施工方法墩顶0#段及边跨现浇段均采用落地钢管支架法现浇。4.2、施工流程地基处理、支架搭设及预压安装支座、立外模绑扎底板、腹板钢筋安装纵向、竖向预应力管道立内模及端模绑扎顶板钢筋安装横向、纵向预应力管道检查验收混凝土浇筑（试件制作）、养护拆模、预应力穿束、张拉钢筋制作设置临时支座测量定位测量定位预埋件、预留孔设置钢筋制作预埋件、预留孔设置强度、弹模双控预应力束制作、机具校验压浆、封锚4.3、支架施工施工方法：采用混碴换填进行地基处理，施作混凝土独立基础，粗钢管、型钢、贝雷梁搭设支架平台。施工流程：施工操作及质量控制要点：地基处理最关键，分层夯实是保证；基础定位要准确，测量放样不可少；钢管平台精度高，横平竖直最重要；超载预压是检验，测量监控频度高；塑性变形要消除，支架稳固才可靠；弹性变形细分析，绘制图表最明了；监控单位来协作，指导调模预抛高。安全控制要点：支架设计要合理，因地制宜别忘记；支架施工风险高，安全培训来确保；起重吊装防坠落，保险卡子要扣牢；司机大哥辛勤忙，操作规程要记牢；空中吊物多频繁，行人通过多看看；施工现场机具多，专人指挥不可少；高空作业两米起，措施到位很重要；作业人员要安全，戴帽拴绳是保障；施工用电要规范，一机一闸防漏电；氧气乙炔易爆炸，五米距离是最少；焊接操作光线强，防护面罩来帮忙。支架方案设计、审批合格地基换填处理混凝土基础浇筑预压（加载、卸载）、变形测量测量数据整理、绘制弹性变形图调整底模标高承载力检验合格预埋件焊接4.4、永久支座安装施工方法：检查锚栓孔平面位置及深度符合设计要求，支座吊装就位后，调整标高及平面位置，重力式灌浆锚固支座螺栓，设置上支座板预偏量。施工流程：施工操作及质量控制要点:连接桥梁上下部，支座作用很重要；安装之前要放样，测量平面和标高；要问工人如何搞，弹线卡尺不可少；支座安装位置正，分清活动和固定；垫石表面要凿毛，用水浸润连接好；灌浆材料非常贵，孔径孔深要确保；重力灌浆是工艺，制作试件别忘了；收缩徐变影响大，支座预偏在上方。测量放样、弹墨线锚栓孔及支撑垫石顶凿毛锚栓孔灌浆试件制作支座吊装就位养护支撑垫石强度合格强度合格灌浆设备及灌浆料配比准备设置上支座板预偏量5、悬臂浇筑梁段施工5.1、悬臂浇筑梁段施工工艺流程养生、等强穿预应力束预应力束制作张拉机具检验张拉压浆挂篮前移就位挂篮施工完毕灌注梁段砼并制作试验块线型控制砼配制循环N次绑扎底板钢筋和安装预应力管道标高控制绑扎顶板钢筋及预应力管道挂篮预留孔绑扎腹板钢筋和预应力管道立内模、端模检查测量控制挂篮试验挂篮安装墩顶梁段施工完毕挂篮制作验收挂篮设计、复核5.2、挂篮拼装流程图：后锚杆锚固主桁架安装轨道安装、锚固主桁上下平联安装主桁前、后横梁桁片安装外模系统安装底平台安装悬吊...
