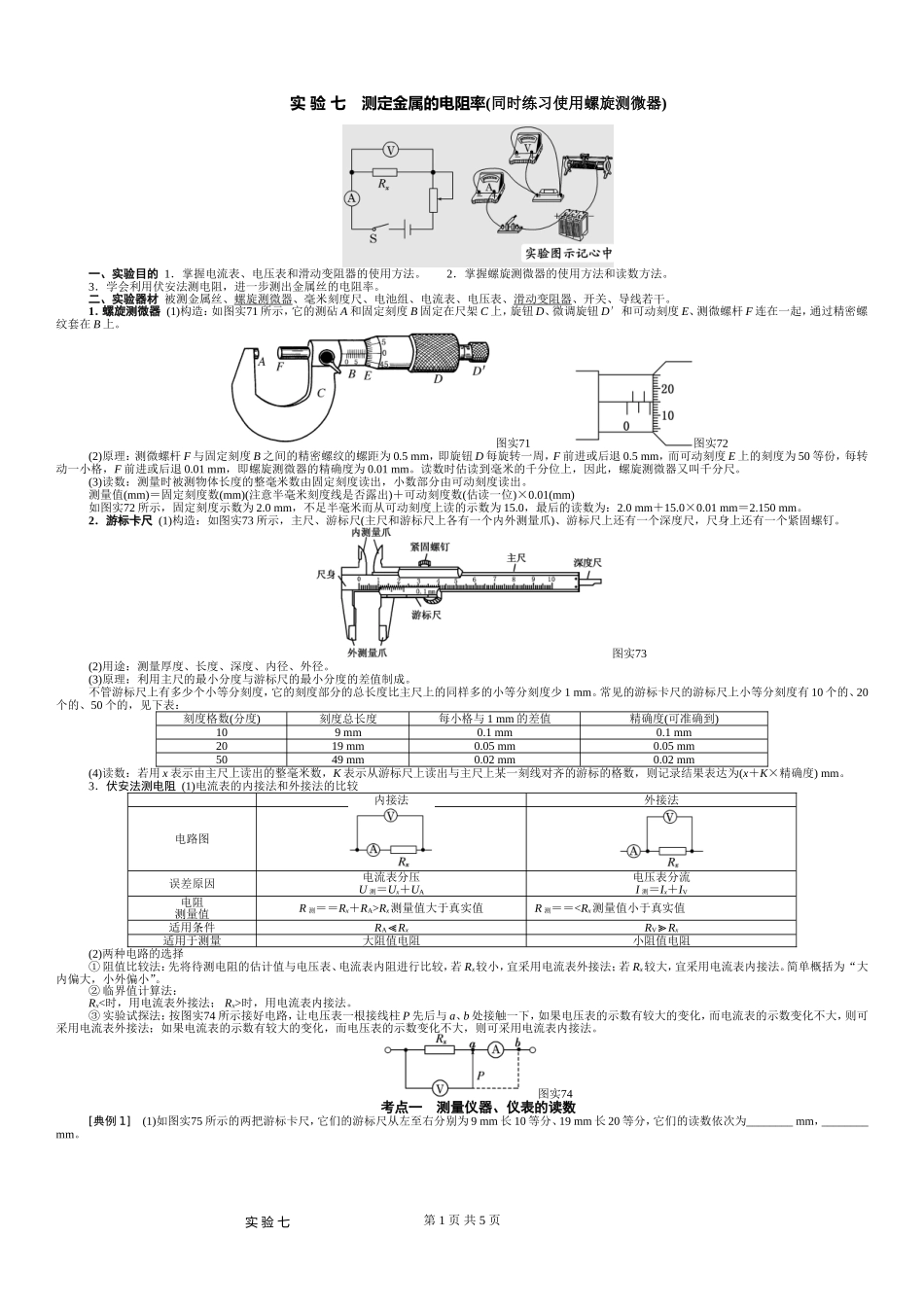

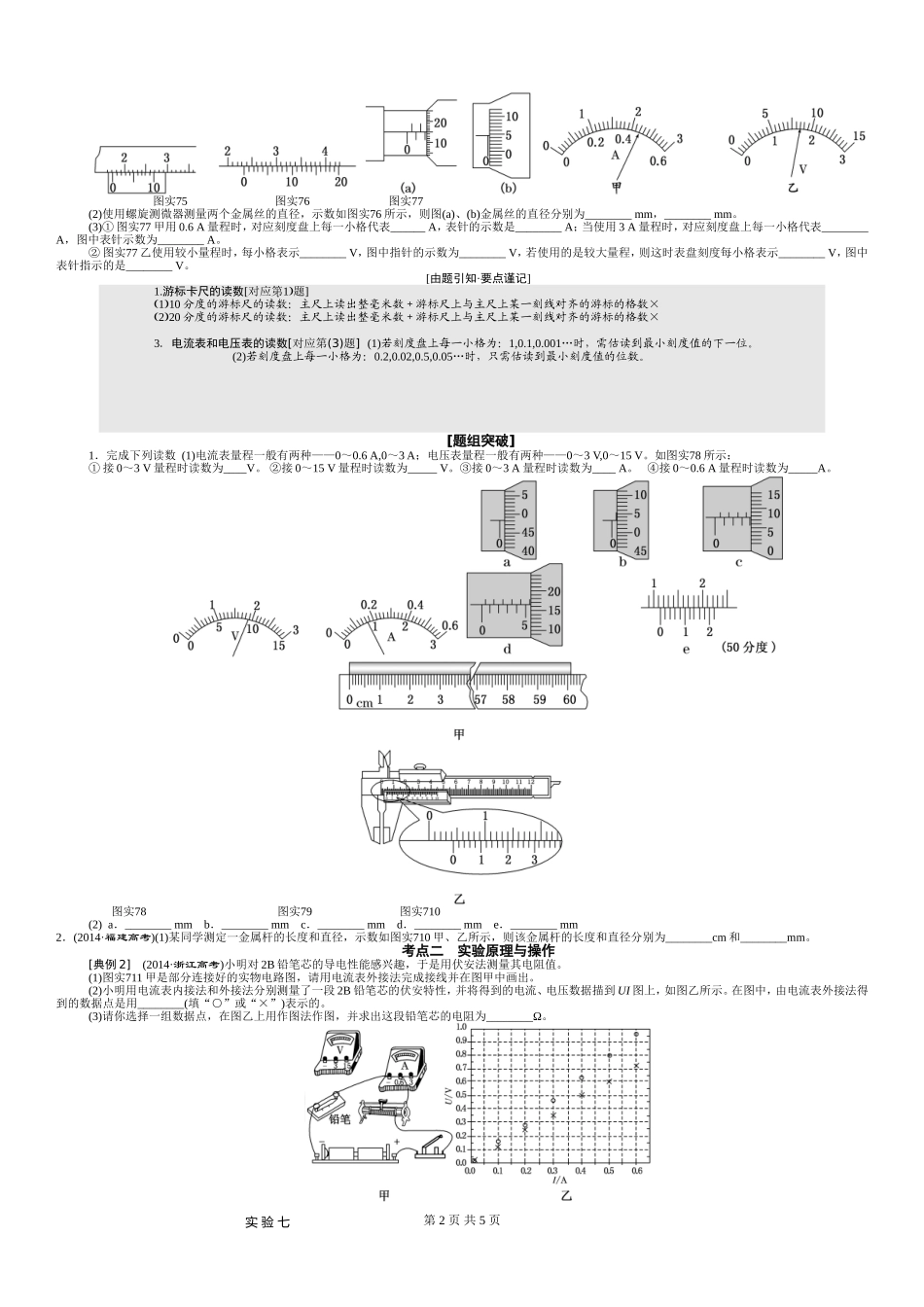

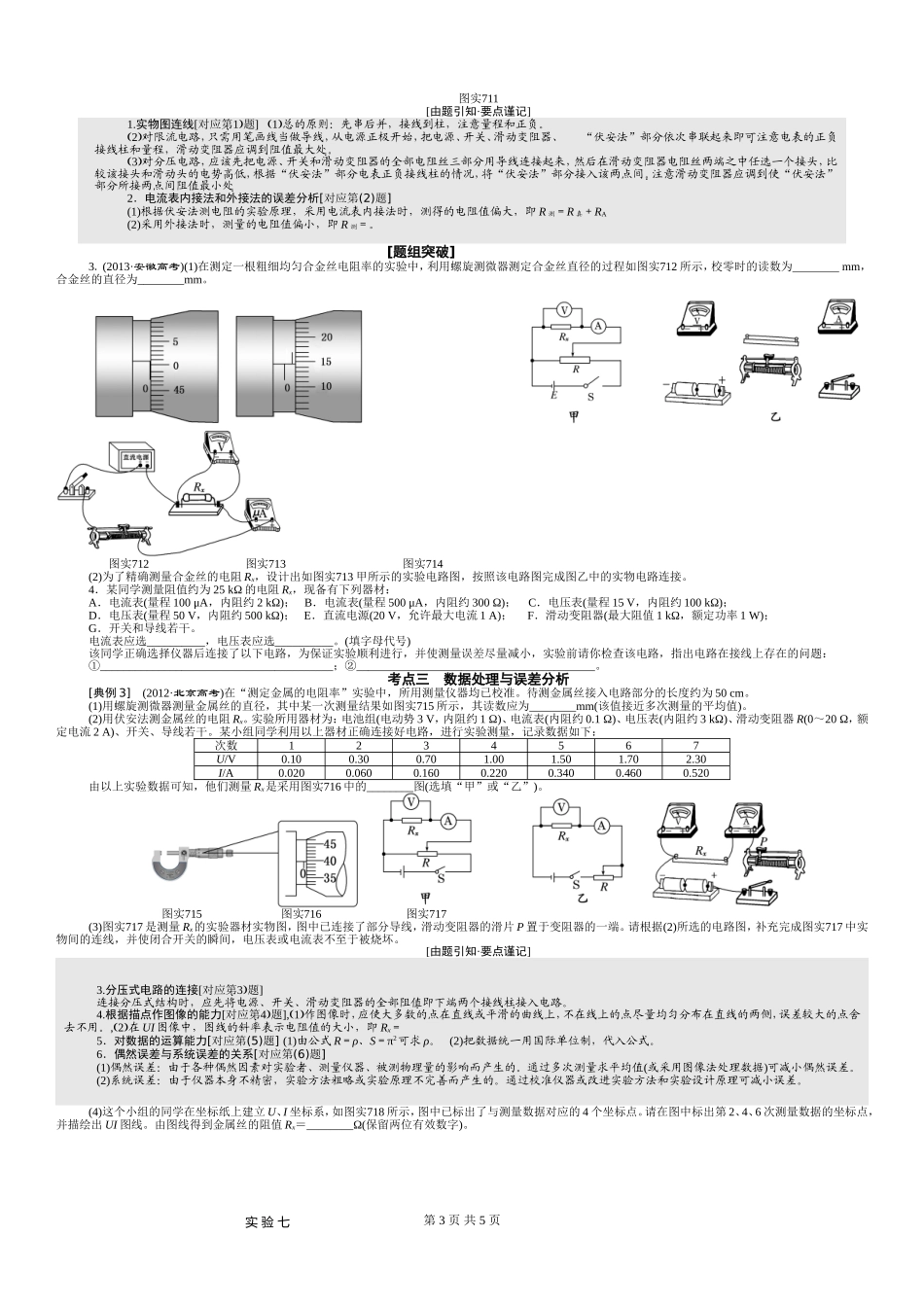

第1页共5页实验七测定金属的电阻率(同时练习使用螺旋测微器)一、实验目的1．掌握电流表、电压表和滑动变阻器的使用方法。2．掌握螺旋测微器的使用方法和读数方法。3．学会利用伏安法测电阻，进一步测出金属丝的电阻率。二、实验器材被测金属丝、螺旋测微器、毫米刻度尺、电池组、电流表、电压表、滑动变阻器、开关、导线若干。1．螺旋测微器(1)构造：如图实71所示，它的测砧A和固定刻度B固定在尺架C上，旋钮D、微调旋钮D′和可动刻度E、测微螺杆F连在一起，通过精密螺纹套在B上。图实71图实72(2)原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5mm，即旋钮D每旋转一周，F前进或后退0.5mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退0.01mm，即螺旋测微器的精确度为0.01mm。读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺。(3)读数：测量时被测物体长度的整毫米数由固定刻度读出，小数部分由可动刻度读出。测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)如图实72所示，固定刻度示数为2.0mm，不足半毫米而从可动刻度上读的示数为15.0，最后的读数为：2.0mm＋15.0×0.01mm＝2.150mm。2．游标卡尺(1)构造：如图实73所示，主尺、游标尺(主尺和游标尺上各有一个内外测量爪)、游标尺上还有一个深度尺，尺身上还有一个紧固螺钉。图实73(2)用途：测量厚度、长度、深度、内径、外径。(3)原理：利用主尺的最小分度与游标尺的最小分度的差值制成。不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1mm。常见的游标卡尺的游标尺上小等分刻度有10个的、20个的、50个的，见下表：刻度格数(分度)刻度总长度每小格与1mm的差值精确度(可准确到)109mm0.1mm0.1mm2019mm0.05mm0.05mm5049mm0.02mm0.02mm(4)读数：若用x表示由主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻线对齐的游标的格数，则记录结果表达为(x＋K×精确度)mm。3．伏安法测电阻(1)电流表的内接法和外接法的比较内接法外接法电路图误差原因电流表分压U测＝Ux＋UA电压表分流I测＝Ix＋IV电阻测量值R测＝＝Rx＋RA>Rx测量值大于真实值R测＝＝时，用电流表内接法。③实验试探法：按图实74所示接好电路，让电压表一根接线柱P先后与a、b处接触一下，如果电压表的示数有较大的变化，而电流表的示数变化不大，则可采用电流表外接法；如果电流表的示数有较大的变化，而电压表的示数变化不大，则可采用电流表内接法。图实74考点一测量仪器、仪表的读数[典例1](1)如图实75所示的两把游标卡尺，它们的游标尺从左至右分别为9mm长10等分、19mm长20等分，它们的读数依次为________mm，________mm。实验七第2页共5页图实75图实76图实77(2)使用螺旋测微器测量两个金属丝的直径，示数如图实76所示，则图(a)、(b)金属丝的直径分别为________mm，________mm。(3)①图实77甲用0.6A量程时，对应刻度盘上每一小格代表______A，表针的示数是________A；当使用3A量程时，对应刻度盘上每一小格代表________A，图中表针示数为________A。②图实77乙使用较小量程时，每小格表示________V，图中指针的示数为________V，若使用的是较大量程，则这时表盘刻度每小格表示________V，图中表针指示的是________V。[由题引知·要点谨记]1.游标卡尺的读数[对应第1题]110分度的游标尺的读数：主尺上读出整毫米数＋游标尺上与主尺上某一刻线对齐的游标的格数×220分度的游标尺的读数：主尺上读出整毫米数＋游标尺上与主尺上某一刻线对齐的游标的格数×3．电流表和电压表的读数[对应第(3)题](1)若刻度盘上每一小格为：1,0.1,0.001…时，需估读到最小刻度值的下一位。(2)若刻度盘上每一小格为：0.2,0.02,0.5,0.05…时，只需估读到最小刻度...
