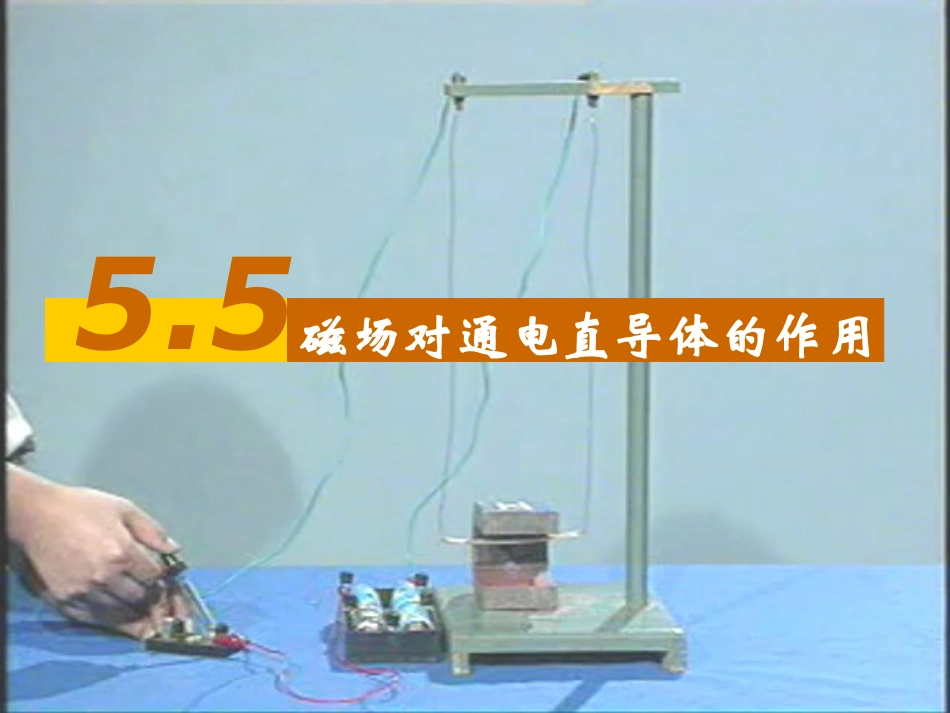

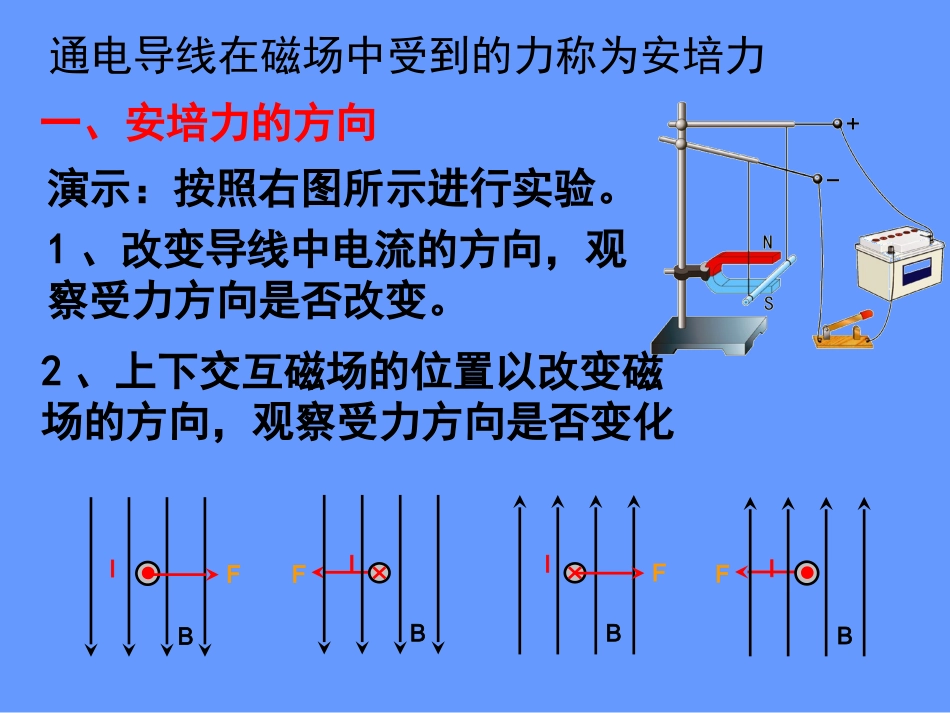

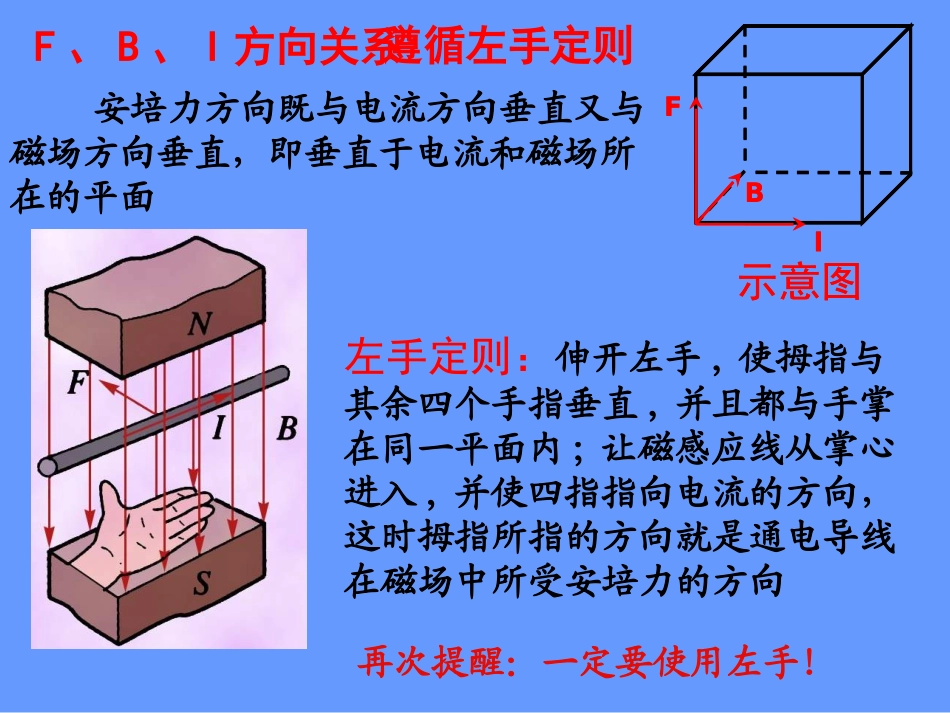

磁场对通电直导体的作用5.5演示：按照右图所示进行实验。1、改变导线中电流的方向，观察受力方向是否改变。通电导线在磁场中受到的力称为安培力一、安培力的方向IBF2、上下交互磁场的位置以改变磁场的方向，观察受力方向是否变化FIBFIBIBFF、B、I方向关系BIF示意图安培力方向既与电流方向垂直又与磁场方向垂直，即垂直于电流和磁场所在的平面左手定则：伸开左手,使拇指与其余四个手指垂直,并且都与手掌在同一平面内;让磁感应线从掌心进入,并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向遵循左手定则BIF示意图再次提醒：一定要使用左手！左手定则伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一平面内；让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向。四指电流磁感线穿手心大拇指受力注意X(F)Y(B)oIFBZ(I)FIBFIBααBBIFαBI30°FFIIIBBB【例【例11】】画出图中第三者的方向。例题1：如图所示，两条平行的通电直导线之间会通过磁场发生相互作用。在什么情况下两条导线相互吸引，什么情况下相互排斥？请你运用学过的知识进行讨论并做出预测，然后用实验检验你的预测。区别安培定则与左手定则分析IIFF分析：电流方向相同电流方向相反IIFF1234电流方向相同时，将会吸引电流方向相反时，将会排斥二二..安培力的大小安培力的大小1.当电流与磁场方向垂直时:F=ILBF=ILB(BL)⊥(BL)⊥BIF2、电流与磁场方向平行时，磁场对电流的作用力为零NSI问题:如果既不平行也不垂直呢？BθIIB0o0F90OFIBL把磁感应强度B分解为两个分量：一个分量与导线垂直B1=Bsinθ另一分量与导线平行B2=Bcosθ平行于导线的分量B2不对通电导线产生作用力，通电导线所受作用力仅由B1决定即F=ILB1F=ILBsinθθB2B1将B1=Bsinθ代入得通电直导线与磁场方向不垂直的情况3.当电流与磁场方向夹角为θ时:总结：安培力的大小：（1）在匀强磁场中，在通电直导线与磁场方向垂直的情况下，导线所受安培力F等于磁感应强度B、电流I和导线的长度L三者的乘积。即：F=ILB（2）平行时：F＝0（3）公式：F=ILBsinθθ表示磁场方向与电流方向间的夹角☻在中学阶段，F=ILBsinθ仅适用于匀强磁场BFB⊥B∥1、分析受到的安培力时,要善于把立体图,改画成易于分析受力的平面图形2、注意磁场和电流的方向是否垂直应用安培力应注意的问题bBa.FF=BIL.BFB.F=BIL×bBa×BFBBBB×BF1.画出导线所在处的磁场方向2.确定电流方向3.根据左手定则确定受安培力的方向4.根据受力情况判断运动情况判断通电导线在安培力作用下的运动方向问题两条导线互相垂直，但相隔一小段距离，其中ab固定，cd可以自由活动，当通以如图所示电流后，cd导线将（）A.顺时针方向转动，同时靠近abB.逆时针方向转动，同时离开abC.顺时针方向转动，同时离开abD.逆时针方向转动，同时靠近abDD
