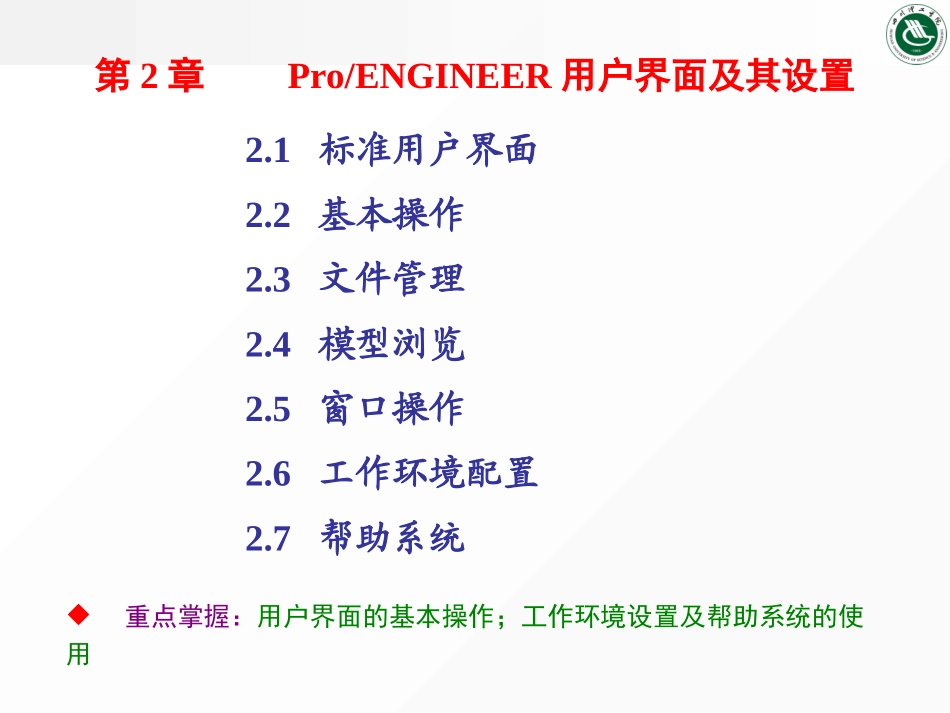

ProENGINEER用户界面及其设置_第1页
1/14

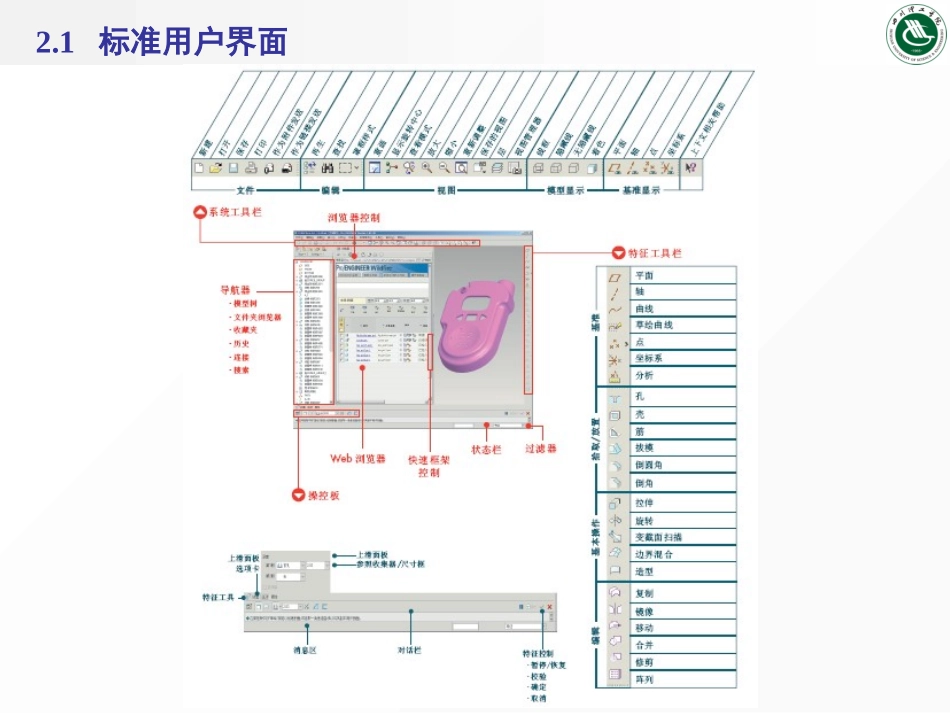

ProENGINEER用户界面及其设置_第2页
2/14

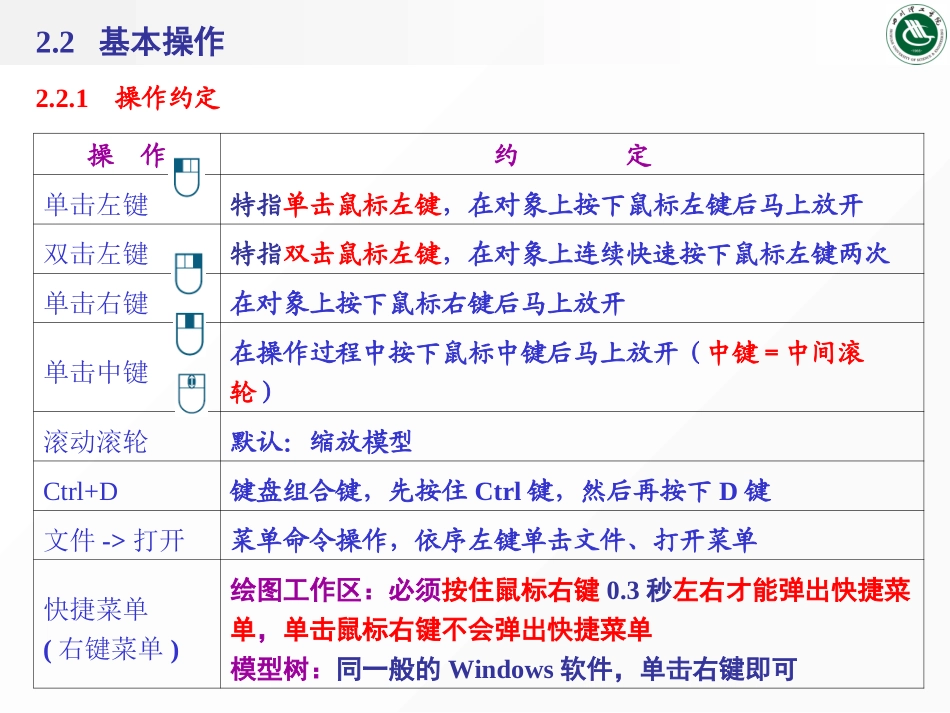

ProENGINEER用户界面及其设置_第3页
3/14
第2章Pro/ENGINEER用户界面及其设置2.1标准用户界面2.2基本操作2.3文件管理2.4模型浏览2.5窗口操作2.6工作环境配置2.7帮助系统重点掌握:用户界面的基本操作;工作环境设置及帮助系统的使用2.1标准用户界面2.2.1操作约定2.2基本操作操作约定单击左键特指单击鼠标左键,在对象上按下鼠标左键后马上放开双击左键特指双击鼠标左键,在对象上连续快速按下鼠标左键两次单击右键在对象上按下鼠标右键后马上放开单击中键在操作过程中按下鼠标中键后马上放开(中键=中间滚轮)滚动滚轮默认:缩放模型Ctrl+D键盘组合键,先按住Ctrl键,然后再按下D键文件->打开菜单命令操作,依序左键单击文件、打开菜单快捷菜单(右键菜单)绘图工作区:必须按住鼠标右键0.3秒左右才能弹出快捷菜单,单击鼠标右键不会弹出快捷菜单模型树:同一般的Windows软件,单击右键即可2.2.2鼠标操作2.2基本操作2.2.3选取操作2.2基本操作所有操作都涉及到对象的选择,这些对象可能包括整个模型、组成模型的零件、特征或图元等。可在模型树和模型工作区进行对象的选取。2.3文件管理特别提示Pro/ENGINEER的文件操作及管理与常用Windows软件有较大差别,应特别注意。文件名文件名不能多于31个字符,可以包含字母、数字、_、-等字符,但不能使用中文文件名,常见模块文件名如右表。文件全名由文件名.扩展名.版本号三部分组成。版本号的作用在于每次保存相同文件时,不会覆盖先前的同名文件,同名文件以从1递增的版本号加以区别,如果模型产生修改错误,可以使用先前版本的模型文件以避免修改错误。模块文件名草绘*.sec.*零件*.prt.*组件*.asm.*工程图*.drw.*格式*.frm.*制造*.mfg.*设置工作目录工作目录:用户当前操作所在目录,是打开、保存模型文件的默认目录。为了方便文件管理(一个产品模型一般都可能包含多个相关的文件),Pro/ENGINEER启动时将设置一个目录作为当前工作目录,打开、保存模型时,将模型所有的相关文件都自动保存到该目录中。启动设置:参考1.3.3动态设置方法:1、[文件]->[设置工作目录]2、文件夹浏览器->右键菜单->设置工作目录特别提示操作过程中可随时改变工作目录以适应用户工作要求。2.3文件管理内存使用在Pro/ENGINEER操作中与模型相关的所有文件都要装入内存,以提高操作效率。对于机器配置而言,内存越大越好。拭除文件清除内存中的模型文件删除文件删除硬盘中的模型文件特别提示当退出Pro/E系统时,模型文件不会自动保存,必须在退出前手工保存[文件->保存或],否则退出后模型文件是不可恢复的。意外退出后模型的恢复方法:使用trail.txt.*文件。2.3文件管理Proe主要目录2.3文件管理2.4模型浏览动态缩放动态旋转动态移动滚动中键按住中键拖动+2.5窗口操作Pro/ENGINEER是一个多窗口操作环境Pro/ENGINEER可以在不同窗口中分别打开多个模型,但其中只有一个窗口是活动的(Active),即当前活动窗口,只有活动窗口是可操作的,且所有操作都是针对活动窗口进行。其他窗口都是非活动的,非活动窗口是不可操作。要使某窗口变为活动窗口,可以采用以下方法之一实现:1首先切换到需要激活的窗口,然后可以使用:Ctrl+A或窗口->激活2[窗口]->[选择对应模型文件]2.6工作环境配置设置工作目录:[文件]->[设置工作目录]基本操作环境设置:[工具]->[环境]详细操作环境设置:[工具]->[选项]利用配置文件config.pro进行设置。系统提供缺省的配置文件采用美国标准,一般需重新设置为国家标准,以提高工作效率。config.pro文件位置:x:\proe2001\textconfig.pro文件格式:选项名选项值打开config.pro文件:[工具]->[选项]或文本编辑器特别提示某些选项设置后需重启Pro/ENGINEER系统才能生效。选项查询帮助中心->Pro/ENGINEER基础->配置Pro/ENGINEER基础2.6工作环境配置配置选项示例选项名选项值说明menu_translationboth模式菜单中英文显示(缺省:yes)pro_unit_lengthunit_mm设置新文件的默认单位为mm(缺省:inch)bellno关闭声音提示(缺省:yes)template_solidpartx:\proe2001\templates\mmns_part_solid.prt设置默认零件模板为公制(缺省:英制)projection_typefi...
