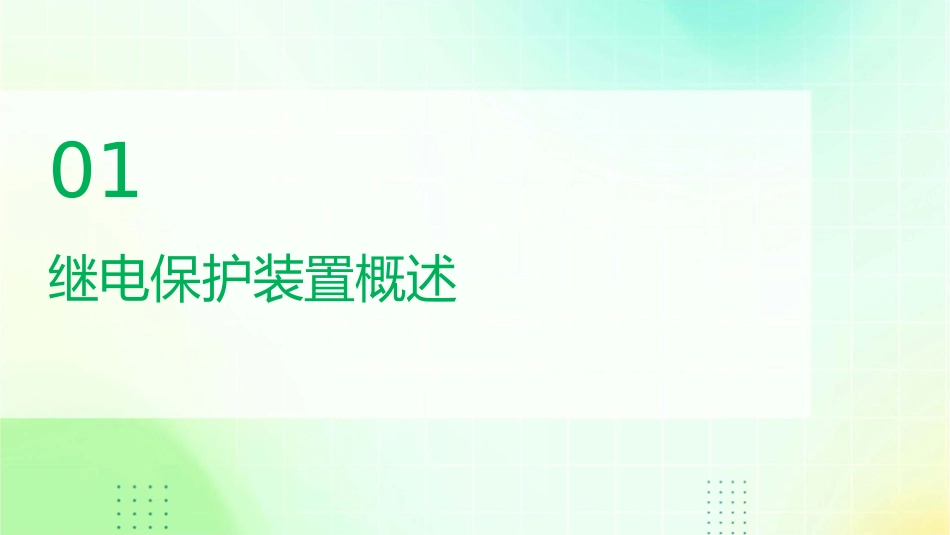

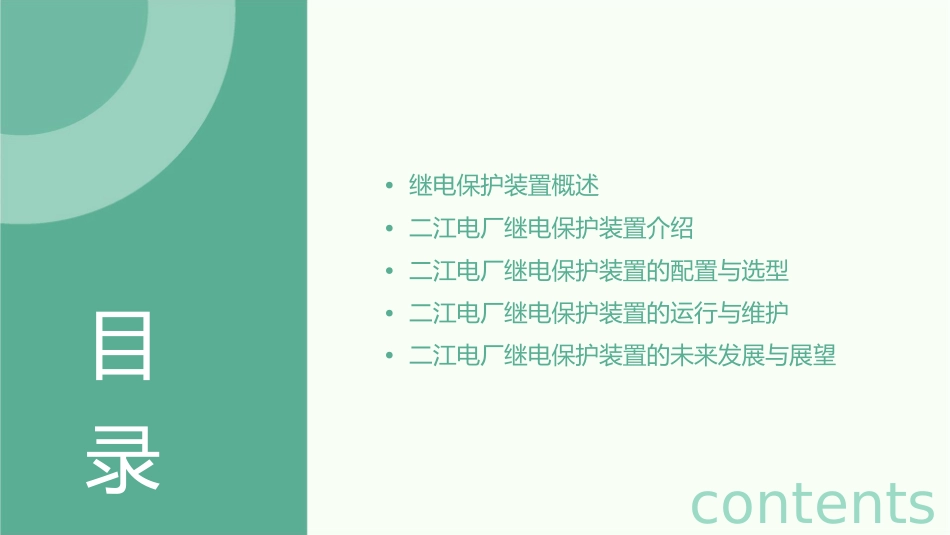

二江电厂继电保护装置介绍课件•继电保护装置概述•二江电厂继电保护装置介绍•二江电厂继电保护装置的配置与选型•二江电厂继电保护装置的运行与维护•二江电厂继电保护装置的未来发展与展望目录contents01继电保护装置概述定义与功能定义继电保护装置是一种自动装置，用于检测电力系统的故障或异常状态，并在必要时动作，切除故障元件或向调度中心发送报警信号。功能继电保护装置的主要功能包括快速切除故障、隔离异常区域、防止事故扩大，以及为运行人员提供及时、准确的故障信息，以便进行故障处理和系统恢复。继电保护装置的重要性系统安全经济性继电保护装置能够快速、准确地切除故障元件，防止设备损坏和事故扩大，保障电力系统的安全稳定运行。继电保护装置能够减少设备损坏和事故处理成本，提高电力系统的经济性。供电可靠性继电保护装置能够在设备发生异常时及时报警或切除故障部分，减少停电事故的发生，提高供电可靠性。继电保护装置的分类01020304按被保护对象分类按动作原理分类按装置结构分类按功能分类发电机保护、变压器保护、线路保护等。电流保护、电压保护、距离保护、差动保护等。集成电路保护、微机保护等。故障切除、隔离故障、异常监测等。02二江电厂继电保护装置介绍装置型号与规格型号DMP300系列规格100A-600A尺寸220mmx135mmx45mm主要技术参数01020304输入电压：100V-250VAC输入电流：5A-20A动作时间：≤20ms测量精度：±0.5%工作原理及应用范围工作原理基于电流和电压的相位差检测短路故障应用范围适用于110kV及以下电压等级的发电厂、变电所和电力系统中线路和主设备的继电保护和自动控制03二江电厂继电保护装置的配置与选型配置原则与方案速动性原则继电保护装置应快速切除故障，减少设备损坏和停电时间。选择性原则灵敏性原则继电保护装置的选择性要求在电力系统发生故障时，能够有选择性地切除故障部分，尽量缩小停电范围。继电保护装置应具备足够的灵敏度，以便在系统发生故障时能够及时响应。可靠性原则经济性原则继电保护装置必须能够可靠地动作，在故障发生时迅速切除故障，保证电力系统的稳定运行。在满足以上要求的前提下，应尽量降低装置的成本和维护费用。选型依据与标准运行环境兼容性考虑电力系统的运行环境和条确保选择的继电保护装置与现有设备和系统兼容。件，如温度、湿度、压力、海拔等。技术参数维护要求厂家信誉和售后服务选择有良好信誉和售后服务的厂家，以保证装置的质量和可靠性。根据电力系统的参数和设备特性，选择合适的继电保护装置型号和规格。选择易于维护和更换的继电保护装置，降低运营成本。实际配置情况与特点配置情况：二江电厂的继电保护装置根据实际情况进行了配置，包括发电机保护、变压器保护、线路保护等。3.具有良好的人机界面，方便操作和维护。特点2.配置了完善的故障诊断和事件记录功能，方便故障分析和处理。1.采用了先进的数字技术和微处理器，提高了保护的准确性和可靠性。04二江电厂继电保护装置的运行与维护运行注意事项010203设备启动与关闭实时监控异常处理严格按照操作规程进行设备的启动和关闭，避免突然的电压或电流变化对装置造成冲击。对装置的运行状态进行实时监控，确保各项参数在正常范围内。发现异常情况时，应立即采取措施，如切断故障线路，避免事态扩大。日常维护与保养清洁与除尘检查紧固件电气性能测试定期对装置进行清洁，去除灰尘和杂物，保证其散热性能和正常运行。对装置的螺丝、螺栓等紧固件进行检查，确保无松动现象。定期进行电气性能测试，如绝缘电阻、动作电流等，确保性能稳定。常见故障及处理方法保护误动通讯故障可能是由于接线错误、定值不匹配等原因导致。应检查接线、重新设定定值或更换元件。表现为装置间信息传递受阻。应检查通讯线缆、接口及配置，确保通讯畅通。保护拒动电源故障可能由于继电器故障、触点接触不良等原因造成。应对继电器进行检查、修复或更换。如电源指示灯不亮、电源电压异常等。应检查电源线路、稳压电源及熔断器等，确保供电正常。05二江电厂继电保护装置的未来发展与展望技术发展趋势智能化人工智能和大数据技术的应用，将使得继电保护装...
