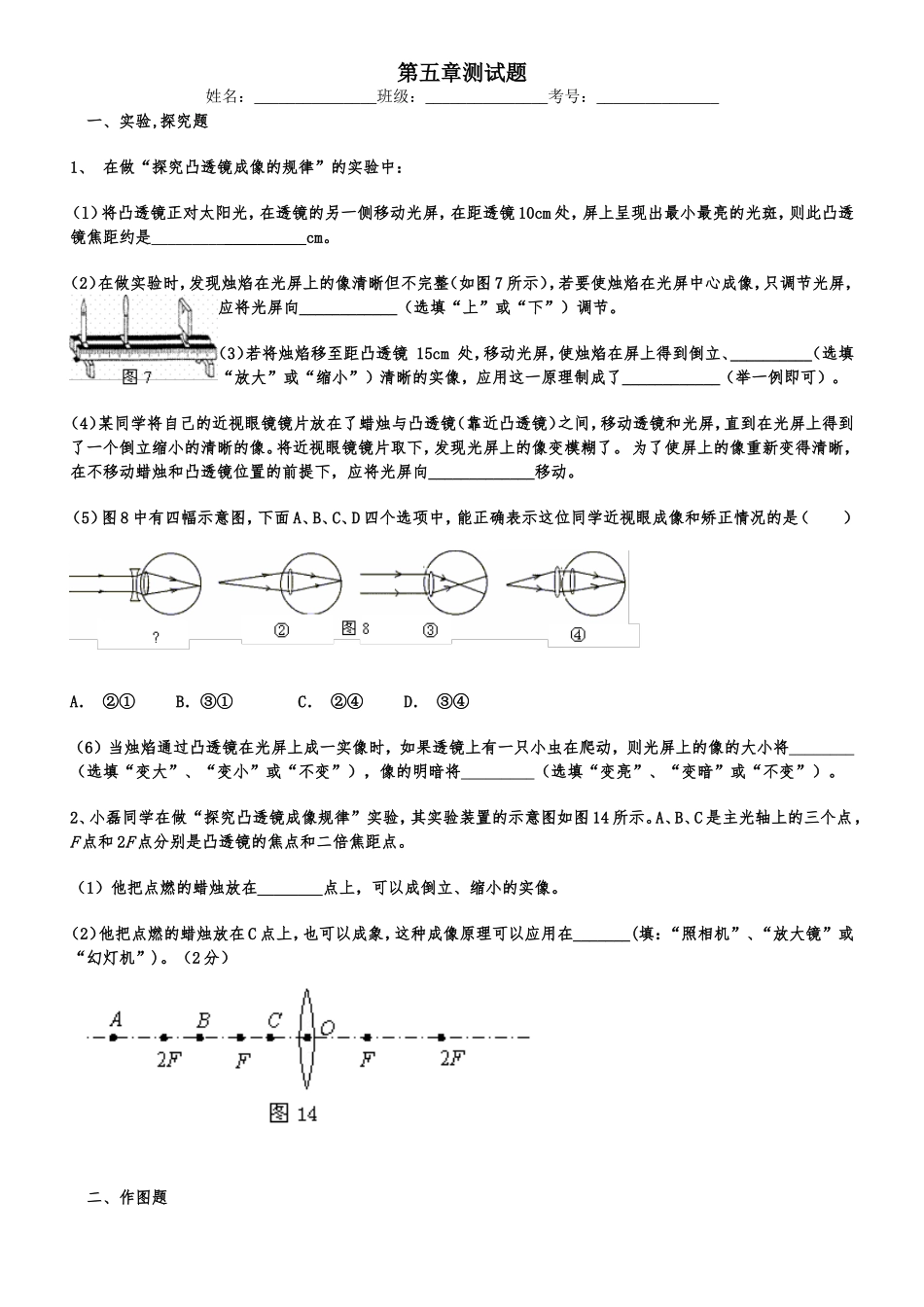

第五章测试题姓名：_______________班级：_______________考号：_______________一、实验,探究题1、在做“探究凸透镜成像的规律”的实验中：（l）将凸透镜正对太阳光，在透镜的另一侧移动光屏，在距透镜10cm处，屏上呈现出最小最亮的光斑，则此凸透镜焦距约是__________cm。（2）在做实验时，发现烛焰在光屏上的像清晰但不完整（如图7所示），若要使烛焰在光屏中心成像，只调节光屏，应将光屏向____________（选填“上”或“下”）调节。（3）若将烛焰移至距凸透镜15cm处，移动光屏，使烛焰在屏上得到倒立、__________（选填“放大”或“缩小”）清晰的实像，应用这一原理制成了____________（举一例即可）。（4）某同学将自己的近视眼镜镜片放在了蜡烛与凸透镜（靠近凸透镜）之间，移动透镜和光屏，直到在光屏上得到了一个倒立缩小的清晰的像。将近视眼镜镜片取下，发现光屏上的像变模糊了。为了使屏上的像重新变得清晰，在不移动蜡烛和凸透镜位置的前提下，应将光屏向_____________移动。（5）图8中有四幅示意图，下面A、B、C、D四个选项中，能正确表示这位同学近视眼成像和矫正情况的是（）A．②①B．③①C．②④D．③④（6）当烛焰通过凸透镜在光屏上成一实像时，如果透镜上有一只小虫在爬动，则光屏上的像的大小将（选填“变大”、“变小”或“不变”），像的明暗将（选填“变亮”、“变暗”或“不变”）。2、小磊同学在做“探究凸透镜成像规律”实验，其实验装置的示意图如图14所示。A、B、C是主光轴上的三个点，F点和2F点分别是凸透镜的焦点和二倍焦距点。（1）他把点燃的蜡烛放在________点上，可以成倒立、缩小的实像。（2）他把点燃的蜡烛放在C点上，也可以成象，这种成像原理可以应用在_______(填：“照相机”、“放大镜”或“幻灯机”)。（2分）二、作图题3、完成下图甲、乙的光路图．4、完成下列各透镜的光路。5、画出图中光的大致传播方向，（已知水面与凸透镜主轴重合）6、请你根据透镜对光线的作用特点完成下面的光路图．7、试在图中长方形框中填上适当类型的透镜:8、如图，有两束光线射向凸透镜，请完成光路（F为焦点，O为光心）．9、在图中已知某一光线经过凸透镜后沿AC方向射出，AC与主光轴平行；另一光线经过凸透镜后沿OB方向射出（O是透镜的光心），试画出与光线AC和OB分别对应的入射光线。10、如图两组透镜的焦点都重合，请完成光路图如下图:三、填空题11、如图5所示，小丽同学将一个凸透镜正对太阳光，再把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上出现一个最小、最亮的光斑。这表明凸透镜对光线有作用，光斑到凸透镜的距离就是凸透镜的。12、根据平面镜、凹镜、凸镜、凸透镜、凹透镜对光的作用，请填写下述栏目：起反射作用的有________，起折射作用的有________，起会聚作用的有________，起发散作用的有________。13、防止森林火灾，在森林里不允许随地丢弃饮料瓶，这是因为雨水进入饮料瓶后对光的作用当于一个镜，它对太阳光起作用，可能会导致森林火灾。14、关于凸透镜的三条特殊光线是，通过光心的光线传播方向____；平行主光轴的光线经透镜折射后____焦点；通过焦点的光线经透镜折射后____主光轴.15、拿一个凸透镜正对着太阳光，再把一张纸放在它的另一侧，来回移动，会在纸上形成光斑最小、最亮的点，这就是凸透镜的________，焦点到光心的距离叫做________。一个凸透镜有________个焦点，它们位于凸透镜的________侧。16、一个凸透镜的焦距是10cm，将物体放在距透镜40cm处，可以在凸透镜另一侧的光屏上得到________、________的实像，________机就是利用这个原理做成的。四、选择题17、在2000多年前，我国古人已能“照冰取火”，它们用冰磨成一种冰镜，使太阳光透过它能点燃柴草取火，这种冰镜应为:A．平面镜;B．凹透镜;C．凸透镜;D．凹面镜.18、（2012湖南衡阳第3题）一凸透镜的焦距是8cm，将点燃的蜡烛放在离凸透镜12cm处，则所成的像是A.正立、缩小的虚像B.倒立、放大的实像C.倒立、缩小的实像D.倒立、缩小的虚像19、关于凸透镜成像的正确说法是:A．只能成实像;B．只能成虚像;C．可以成实像或虚像;D．不能成像．20、在做凸透镜成像...
