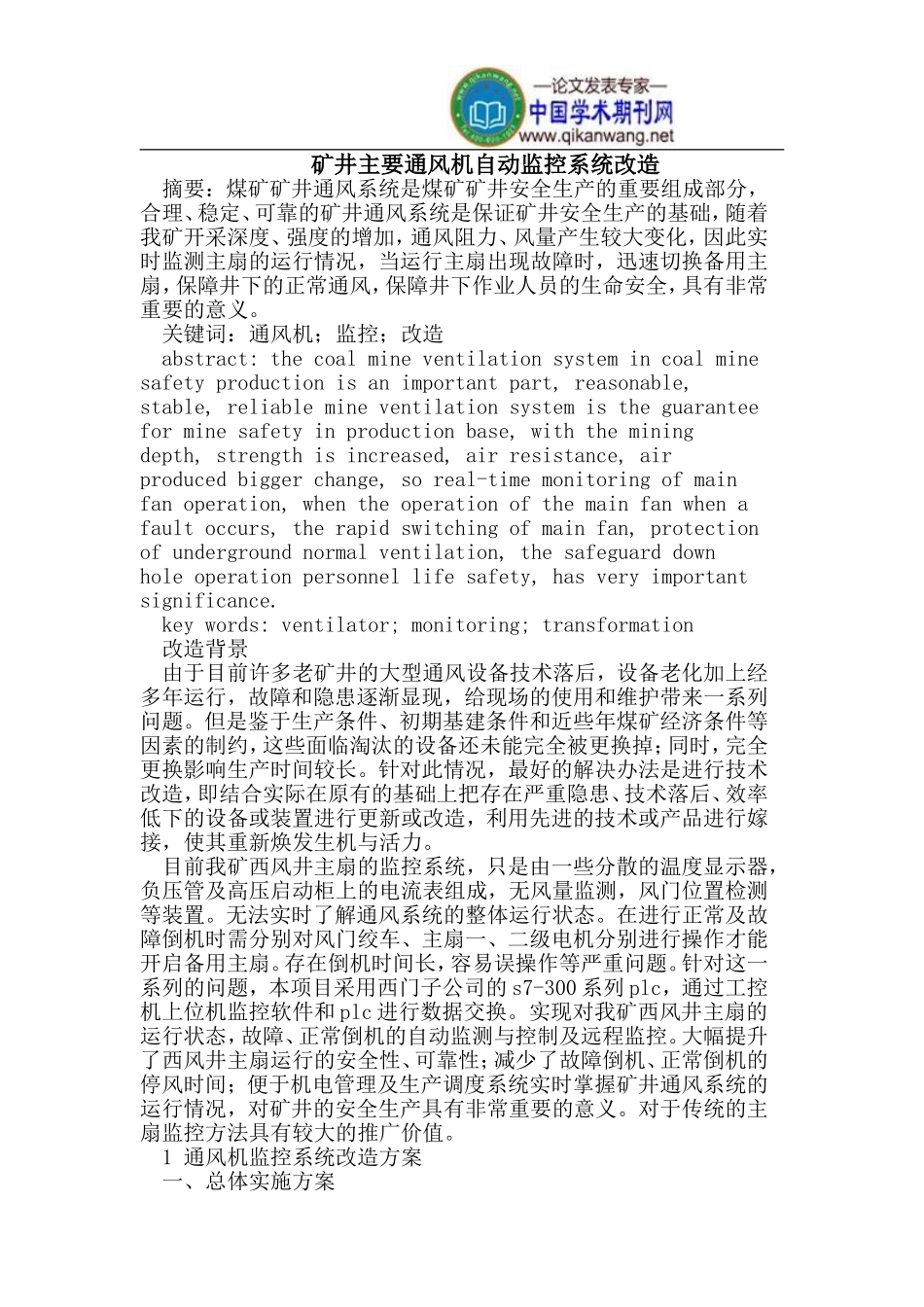

矿井主要通风机自动监控系统改造摘要：煤矿矿井通风系统是煤矿矿井安全生产的重要组成部分，合理、稳定、可靠的矿井通风系统是保证矿井安全生产的基础，随着我矿开采深度、强度的增加，通风阻力、风量产生较大变化，因此实时监测主扇的运行情况，当运行主扇出现故障时，迅速切换备用主扇，保障井下的正常通风，保障井下作业人员的生命安全，具有非常重要的意义。关键词：通风机；监控；改造abstract:thecoalmineventilationsystemincoalminesafetyproductionisanimportantpart,reasonable,stable,reliablemineventilationsystemistheguaranteeforminesafetyinproductionbase,withtheminingdepth,strengthisincreased,airresistance,airproducedbiggerchange,soreal-timemonitoringofmainfanoperation,whentheoperationofthemainfanwhenafaultoccurs,therapidswitchingofmainfan,protectionofundergroundnormalventilation,thesafeguarddownholeoperationpersonnellifesafety,hasveryimportantsignificance.keywords:ventilator;monitoring;transformation改造背景由于目前许多老矿井的大型通风设备技术落后，设备老化加上经多年运行，故障和隐患逐渐显现，给现场的使用和维护带来一系列问题。但是鉴于生产条件、初期基建条件和近些年煤矿经济条件等因素的制约，这些面临淘汰的设备还未能完全被更换掉；同时，完全更换影响生产时间较长。针对此情况，最好的解决办法是进行技术改造，即结合实际在原有的基础上把存在严重隐患、技术落后、效率低下的设备或装置进行更新或改造，利用先进的技术或产品进行嫁接，使其重新焕发生机与活力。目前我矿西风井主扇的监控系统，只是由一些分散的温度显示器，负压管及高压启动柜上的电流表组成，无风量监测，风门位置检测等装置。无法实时了解通风系统的整体运行状态。在进行正常及故障倒机时需分别对风门绞车、主扇一、二级电机分别进行操作才能开启备用主扇。存在倒机时间长，容易误操作等严重问题。针对这一系列的问题，本项目采用西门子公司的s7-300系列plc，通过工控机上位机监控软件和plc进行数据交换。实现对我矿西风井主扇的运行状态，故障、正常倒机的自动监测与控制及远程监控。大幅提升了西风井主扇运行的安全性、可靠性；减少了故障倒机、正常倒机的停风时间；便于机电管理及生产调度系统实时掌握矿井通风系统的运行情况，对矿井的安全生产具有非常重要的意义。对于传统的主扇监控方法具有较大的推广价值。1通风机监控系统改造方案一、总体实施方案西风井有二台主要通风机，每台风机均配之一个控制和信号采集柜（简称plc控制柜）；plc控制柜的控制核心采用西门子公司的s7-300系列plc，通过工控机上人机监控软件和plc进行数据交换。因此整个监控系统由二个plc控制柜和二台工控机组成，它们之间通过路由器用以太网进行连接，构成局域网，实现数据共享。在正常情况下，每一台工控机都可以对任何一台plc控制柜发出控制命令及接受它们的数据，因此工控机属于冗余配置。2通风机监控系统的主要功能2.1通风机的控制方式；自动方式：如果控制柜上或组态软件的运行窗口中被选风机的“待机”灯亮，表示此台风机已经具备了自动运行的必要条件，例如高、低压柜没有故障、电机和轴承超温正常、集中就地箱在自动方式，各风门在相应位置等，此时可以用自动方式运行；操作方式可以按工控机上（软按钮）或plc控制柜上的按钮。检修方式：在对一台经过检修的风机需进行试运行，在不影响另一台运行风机正常工作情况下进行调试的那种工作方式叫检修方式；此时那台被检修过的风机进风由风机的检修门进风，操作方式可以按工控机上（软按钮）或plc控制柜上的按钮。手动方式：此方式为当plc或系统产生故障，不能用自动运行程序控制时的应急起动方式，此时风机的操作不能在工控机上执行控制。操作员必须在对风机运行工况有充分了解的基础上，将风机运行所需的对应设备的方式转换开关处于“就地”档，直接在集中就地箱用起/停、开/关按钮控制各个设备。调试方式：用于调试试验和风机性能测试的工作方式。2.2通风机风门自动执行系统控制风门电动执行机构，实现风门...
