21实验：探究小车速度随时间变化的规律（1）VIP免费

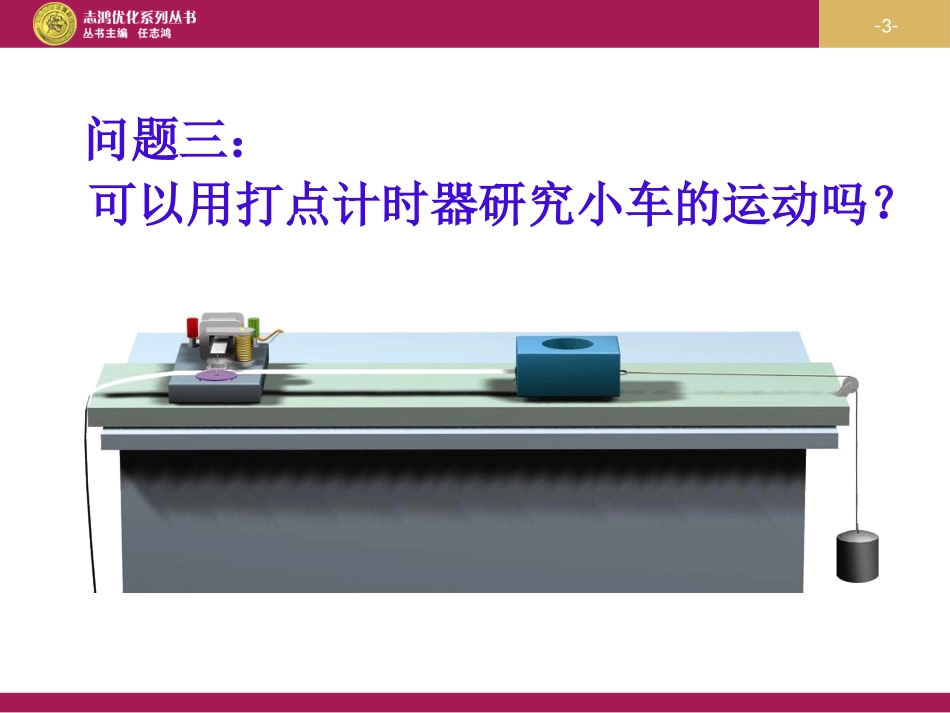

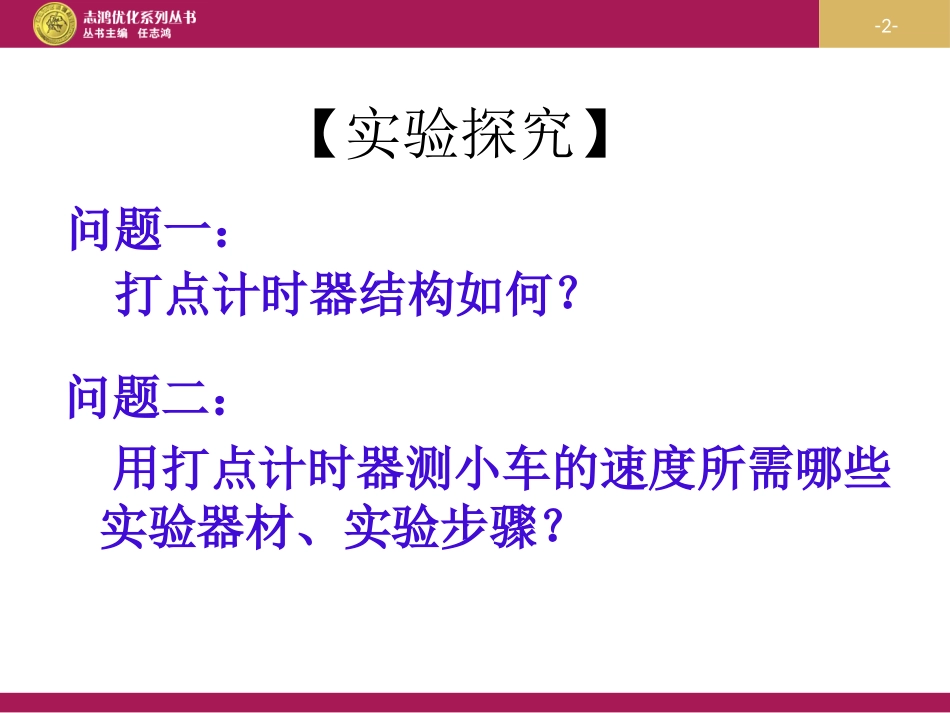

1实验：探究小车速度随时间变化的规律-2-【实验探究】问题二：用打点计时器测小车的速度所需哪些实验器材、实验步骤？问题一：打点计时器结构如何？-3-问题三：可以用打点计时器研究小车的运动吗？-4-探究目的1.练习使用打点计时器，学会用打上点的纸带研究物体的运动。2.掌握判断物体是否做匀变速运动的方法。3.测定匀变速直线运动的加速度。-5-仪器准备打点计时器；纸带；复写纸片；低压交流电源；小车；细绳；一端附有滑轮的长木板；刻度尺；钩码；导线注意:区分电火花打点计时器----交流电压220V-6-探究依据1.了解打点计时器.(1)一种使用交流电源的计时仪器，它每隔0.02s打一个点（由于电源频率是50Hz）。(2)纸带上的点表示了相应运动物体在不同时刻的位置，研究纸带上所打点的间隔，就可以了解物体运动的情况。-7-2.由纸带判断物体做匀变速直线运动的方法：如图所示，0、1、2……为时间间隔相等的各计数点，S1、S2、S3……为相邻两计数点之间的距离，若△S=S2－S1=……=C（常数），即若两连续相等的时间间隔里的位移之差为恒量，则与纸带相连的物体的运动为匀变速运动。123450S1S2S3S4S5-8-3.由纸带求物体运动加速度的方法：⑴用“逐差法”求加速度.根据S4－S1=S5－S2=S6－S3=3aT2（T为相邻两计数点之间的时间间隔）⑵用v-t图象法：即先根据求出打第n个点时纸带的即时速度，后做出v-t图，图线的斜率即为物体运动的加速度。123450S1S2S3S4S53432SSvT65432129SSSSSSaT-9-探究参考案例示意图-10-探究步骤1.把一端附有滑轮的长木板平放再实验桌上，并使滑轮伸出桌面，把打点计时器固定在长木板上没有滑轮的一端，连接好电路。2.把一条细绳栓在小车上，细绳跨过滑轮，并在细绳的另一端挂上合适的钩码，试放手后，小车能在长木板上平稳的加速滑行一段距离，把纸带穿过打点计时器，并把它的一端固定在小车后面。-11-3.把小车停在靠近打点计时器处，接通电源后，放开小车，让小车运动，打点计时器就在纸带上打出一系列的点，取下纸带，换上新纸带，重复实验五次。4.选择一条比较理想的纸带，舍掉开头的比较密集的点，确定计数始点，表明计数点，正确使用毫米刻度尺测量两点间的距离，并把测量结果填入表中，求其平均值（某点的瞬时速度），做v—t图象。-12-探究案例动画演示-13-探究案例视频演示-14-如图所示，是一条利用打点计时器打出的纸带，0,1,2,3,4,5,6是7个计数点，每相邻两个计数点之间还有4个点未画出，各计数点到0的距离如图所示。求出各计数点的瞬时速度并画出速度­时间图象，并根据图象分析物体的运动规律。巩固练习
