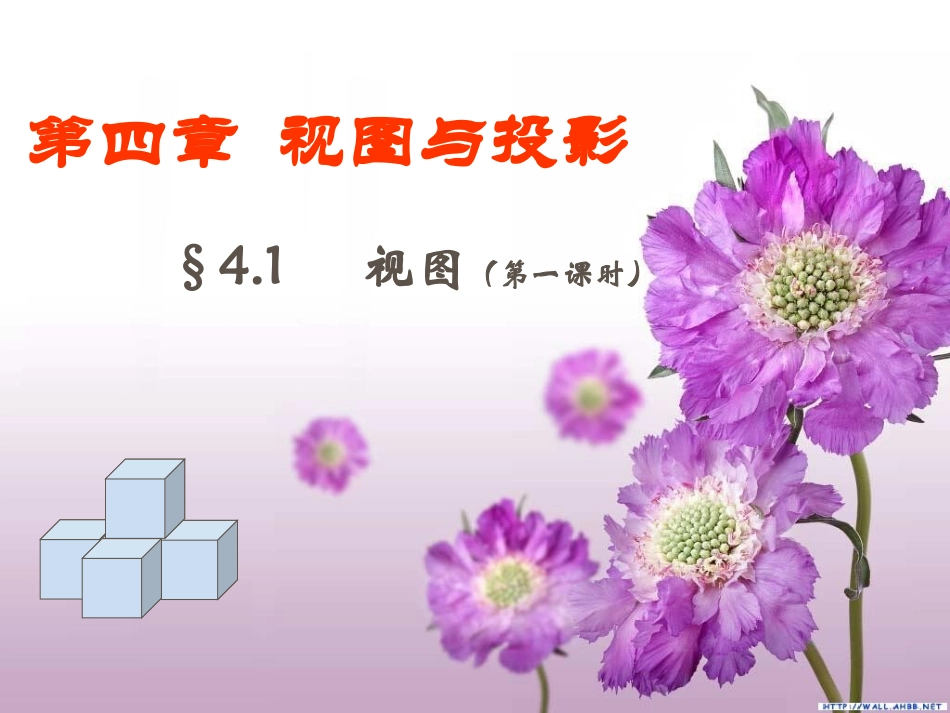

第四章视图与投影§4.1视图(第一课时)左视图从左面看到的图“三视图”用小正方体搭建一个几何体:主视图从正面看到的图俯视图从上面看到的图你还记得三视图吗?你能画出这个几何体的三视图吗?“三视图”从正面看主视图从上面看俯视图从左面看左视图主视图反映物体的长与高;左视图反映物体的宽与高;俯视图反映物体的长与宽。长与高宽与高长与宽“三视图”知多少画一个物体的三视图时,主视图,左视图,俯视图所画的位置如图所示,且要符合如下原则:~长对正,~高平齐,~宽相等.高长宽主视图(长与高)左视图(高与宽)俯视图(长与宽)主俯主左俯左实物的三视图圆柱圆锥球体从正面,侧面,上面看这些几何体,它们各是什么样的图形?正面看:长方形等腰三角形圆侧面看:长方形等腰三角形圆上面看:圆圆圆你能画出各物体的三视图吗?圆柱,圆锥三视图主视图左视图俯视图主视图左视图俯视图·球的三视图主视图左视图俯视图上述物体的形状分别可以看成圆柱、圆锥和球。它们的三种视图如下表所示:几何体主视图左视图俯视图1、找出图中每一物品所对应的主视图:蒙古包下图是一个蒙古包的照片.你认为这个蒙古包可以看成怎样的几何体呢?能画出这个几何体的三视图吗?主视图左视图俯视图1、找出图中每一物品所对应的主视图:2、将两个圆盘、一个茶叶、一个皮球和一个蒙古包如图的方式摆放在一起,其主视图是()名茶D3、画出图中各物体的主视图、左视图和俯视图:第一幅第二幅第三幅4、根据下列主视图和俯视图,找出对应的物体。主视图俯视图1234猜一猜:你能根据下面的视图猜想所代表的立体图吗?主视图立体图形俯视图给自己来点压力吧,更上一层楼哟主视图几何体俯视图先看老师组合的几何体,请你们画出主视图。几何体主视图旭日东升三视图主视图——从正面看到的图左视图——从左面看到的图俯视图——从上面看到的图画物体的三视图时,要符合如下原则:位置:主视图左视图俯视图大小:(主俯)长对正,(主左)高平齐,(俯左)宽相等..小结
