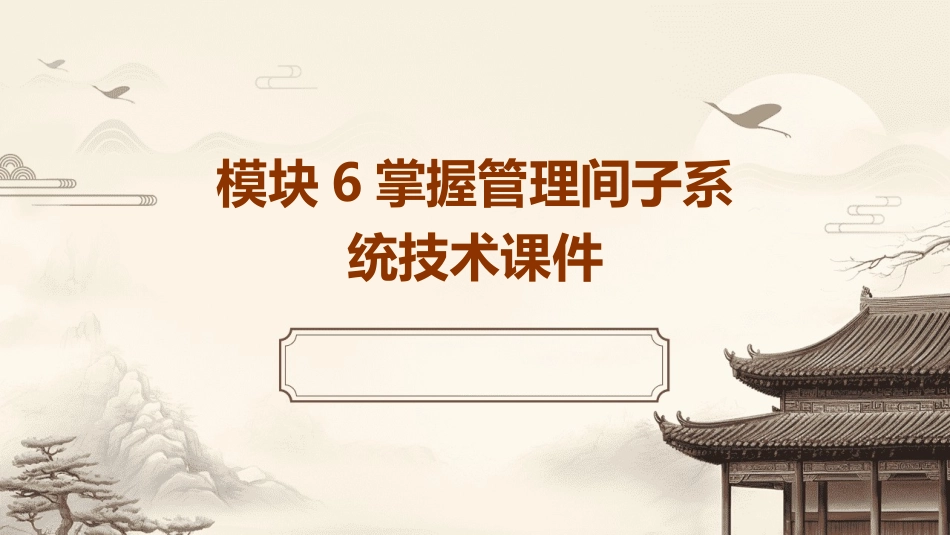

模块6掌握管理间子系统技术课件VIP专享VIP免费

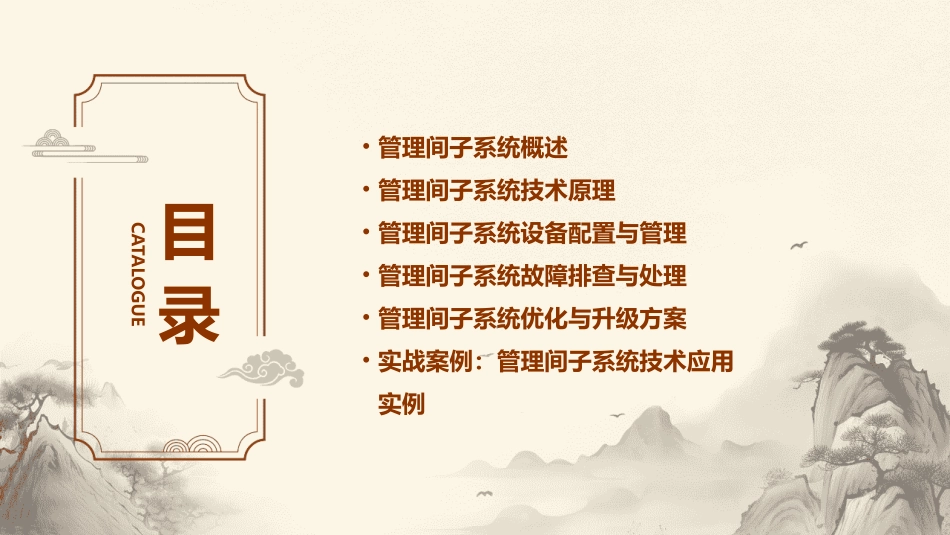

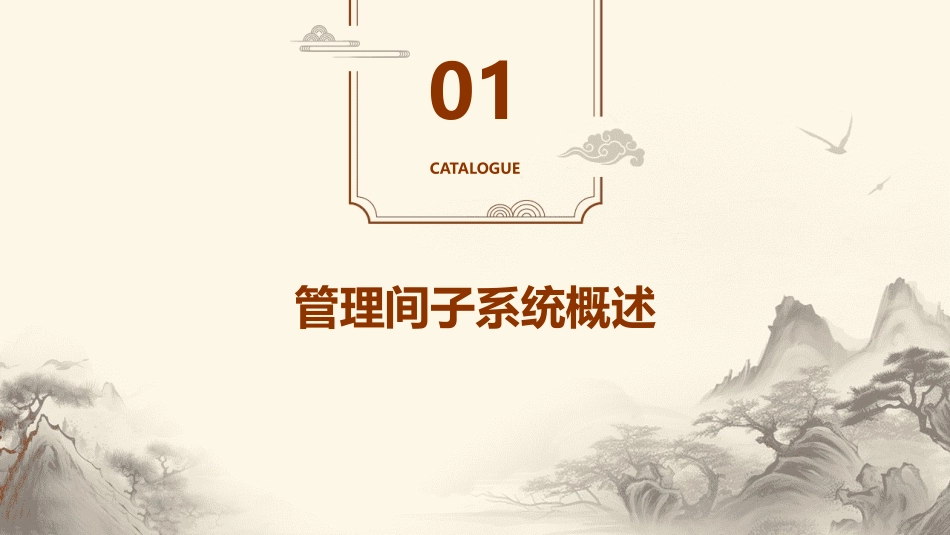

模块6掌握管理间子系统技术课件目录CATALOGUE•管理间子系统概述•管理间子系统技术原理•管理间子系统设备配置与管理•管理间子系统故障排查与处理•管理间子系统优化与升级方案•实战案例：管理间子系统技术应用实例管理间子系统概述CATALOGUE01定义管理间子系统是综合布线系统中用于连接垂直干线子系统和水平子系统，实现对各楼层及本楼层内的信息点管理、配线、跳线以及连接其他子系统的重要组成部分。功能管理间子系统的主要功能是为用户提供灵活的配线解决方案，方便用户根据需求进行跳线操作，同时实现对整个布线系统的管理和维护。定义与功能配线架理线器跳线其他附件组成要素01020304用于安装和管理水平子系统和垂直干线子系统的线缆，通常采用机架式或墙挂式安装。用于将线缆按照一定的规则和顺序进行整理和固定，方便用户进行跳线操作和维护。用于连接配线架上的不同信息点，实现灵活的配线解决方案。如线缆标识、扎带、接地线等，用于提高系统的可维护性和安全性。各楼层的管理间子系统通过垂直干线子系统连接至中心机房，形成一个星型结构。这种结构具有较高的灵活性和可扩展性，方便用户进行管理和维护。星型拓扑在大型建筑物或园区中，可以采用树型拓扑结构，将多个管理间子系统通过垂直干线子系统和水平子系统连接在一起，形成一个分层的网络结构。这种结构具有较高的可靠性和可扩展性，适用于大型复杂的布线系统。树型拓扑拓扑结构管理间子系统技术原理CATALOGUE02包括电路交换、报文交换和分组交换等，每种方式具有不同的特点和应用场景。数据传输方式传输协议数据封装与解封装TCP/IP、HTTP、FTP等协议在数据传输中的作用及原理。数据在传输过程中的封装格式和解封装过程，以及各层协议之间的数据交互。030201数据传输原理通过建立专用的通信电路实现数据传输，具有实时性好、稳定性高的特点。电路交换将数据分成一定长度的分组进行传输，具有高效、灵活的特点，适用于计算机网络中的数据通信。分组交换虚拟局域网（VLAN）的原理、划分方法以及在管理间子系统中的应用。VLAN技术交换技术常见的路由协议如OSPF、BGP、RIP等的原理、特点及应用场景。路由协议路由器根据路由表进行数据转发，路由表的生成、更新和维护机制。路由表根据不同的网络环境和需求，制定相应的路由策略，实现高效、安全的数据传输。路由策略路由技术管理间子系统设备配置与管理CATALOGUE03设备性能配置根据业务需求，配置设备的处理能力、存储容量、端口数量等性能参数。设备类型选择根据管理间子系统需求，选择交换机、路由器、服务器等核心设备。设备冗余设计采用双机热备、负载均衡等技术，提高管理间子系统的可靠性和稳定性。设备选型与配置准备安装场地、电源、网络等基础设施，确保设备安全稳定运行。设备安装准备按照设备安装说明，进行设备上架、固定、连接等操作。设备安装实施对安装好的设备进行加电测试、功能测试、性能测试等，确保设备正常运行。设备调试与测试设备安装与调试定期清洁设备对设备表面进行清洁，保持设备良好外观，防止灰尘、污渍等影响设备散热和性能。定期备份数据对管理间子系统中的重要数据进行定期备份，防止数据丢失和损坏。定期检查设备状态定期检查设备的指示灯、散热、电源等状态，及时发现并处理设备故障。设备维护与保养管理间子系统故障排查与处理CATALOGUE0403电磁干扰外部电磁场对线路或设备产生干扰，影响信号质量。01线路故障包括线路损坏、连接不良等，导致信号传输受阻或完全中断。02设备故障如交换机、路由器等设备的硬件故障或软件配置错误，导致网络异常。常见故障类型及原因观察法观察设备指示灯、线路连接等，判断是否存在明显异常。测试法使用测试仪器对网络进行测试，检查信号质量、线路通断等。替换法将疑似故障的设备或线路替换为正常工作的设备或线路，观察网络是否恢复正常。故障排查方法123对线路进行检查，如发现损坏或连接不良，进行修复或更换。修复或更换损坏的线路对故障设备进行重启，如无法恢复，考虑更换设备。重启或更换故障设备采取措施如增加屏蔽、调整设备位置等，消除电磁干扰。消除电磁干扰故障处理措施管理间子系...
