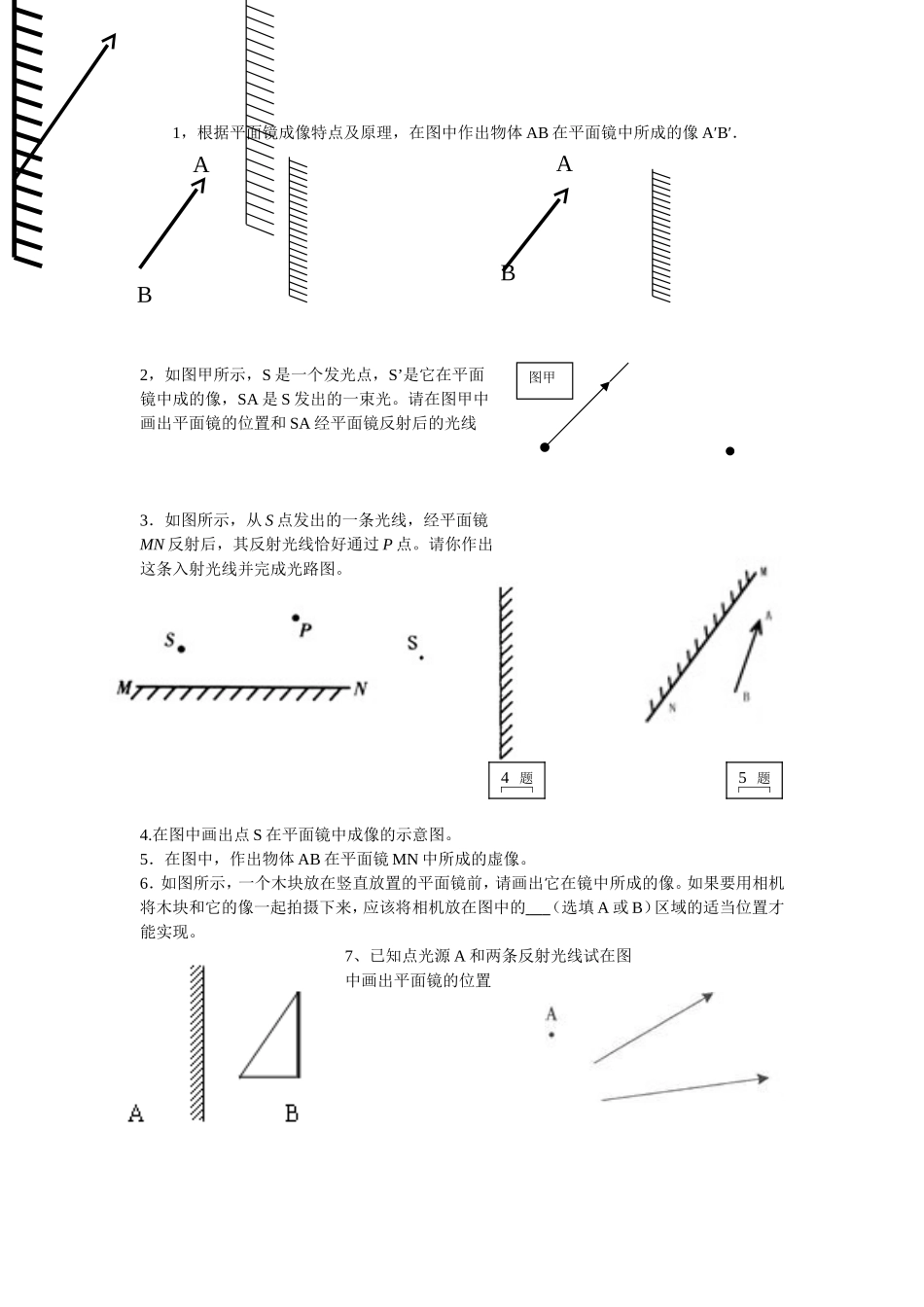

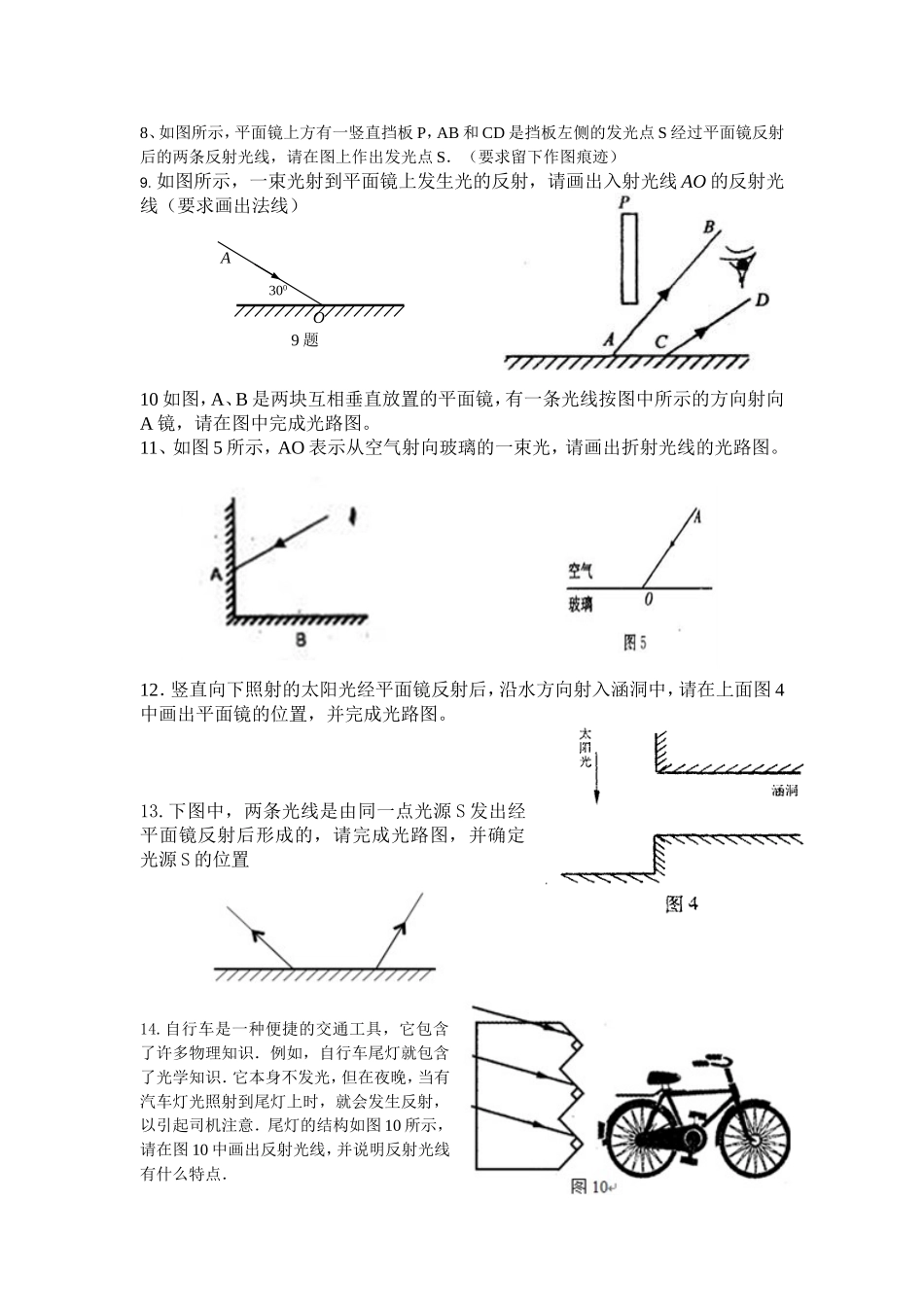

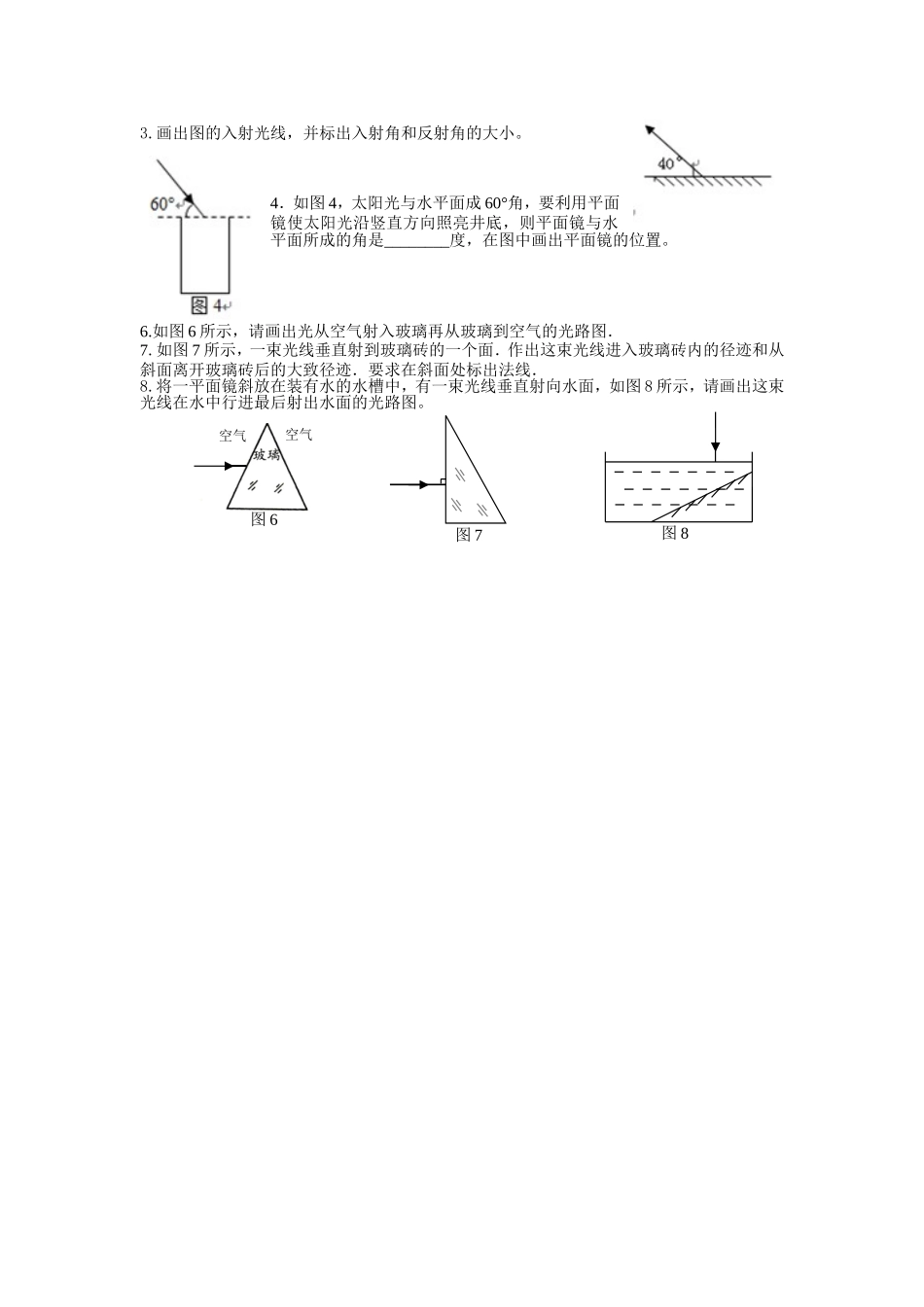

图甲4题图甲5题图甲1，根据平面镜成像特点及原理，在图中作出物体AB在平面镜中所成的像A′B′．2，如图甲所示，S是一个发光点，S’是它在平面镜中成的像，SA是S发出的一束光。请在图甲中画出平面镜的位置和SA经平面镜反射后的光线3．如图所示，从S点发出的一条光线，经平面镜MN反射后，其反射光线恰好通过P点。请你作出这条入射光线并完成光路图。4.在图中画出点S在平面镜中成像的示意图。5．在图中，作出物体AB在平面镜MN中所成的虚像。6．如图所示，一个木块放在竖直放置的平面镜前，请画出它在镜中所成的像。如果要用相机将木块和它的像一起拍摄下来，应该将相机放在图中的（选填A或B）区域的适当位置才能实现。7、已知点光源A和两条反射光线试在图中画出平面镜的位置ABABAO3009题8、如图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）9.如图所示，一束光射到平面镜上发生光的反射，请画出入射光线AO的反射光线（要求画出法线）10如图，A、B是两块互相垂直放置的平面镜，有一条光线按图中所示的方向射向A镜，请在图中完成光路图。11、如图5所示，AO表示从空气射向玻璃的一束光，请画出折射光线的光路图。12．竖直向下照射的太阳光经平面镜反射后，沿水方向射入涵洞中，请在上面图4中画出平面镜的位置，并完成光路图。13.下图中，两条光线是由同一点光源S发出经平面镜反射后形成的，请完成光路图，并确定光源S的位置14.自行车是一种便捷的交通工具，它包含了许多物理知识．例如，自行车尾灯就包含了光学知识．它本身不发光，但在夜晚，当有汽车灯光照射到尾灯上时，就会发生反射，以引起司机注意．尾灯的结构如图10所示，请在图10中画出反射光线，并说明反射光线有什么特点．3.画出图的入射光线，并标出入射角和反射角的大小。4．如图4，太阳光与水平面成60°角，要利用平面镜使太阳光沿竖直方向照亮井底，则平面镜与水平面所成的角是________度，在图中画出平面镜的位置。6.如图6所示，请画出光从空气射入玻璃再从玻璃到空气的光路图．7.如图7所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线．8.将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图8所示，请画出这束光线在水中行进最后射出水面的光路图。图7空气空气图6图8
