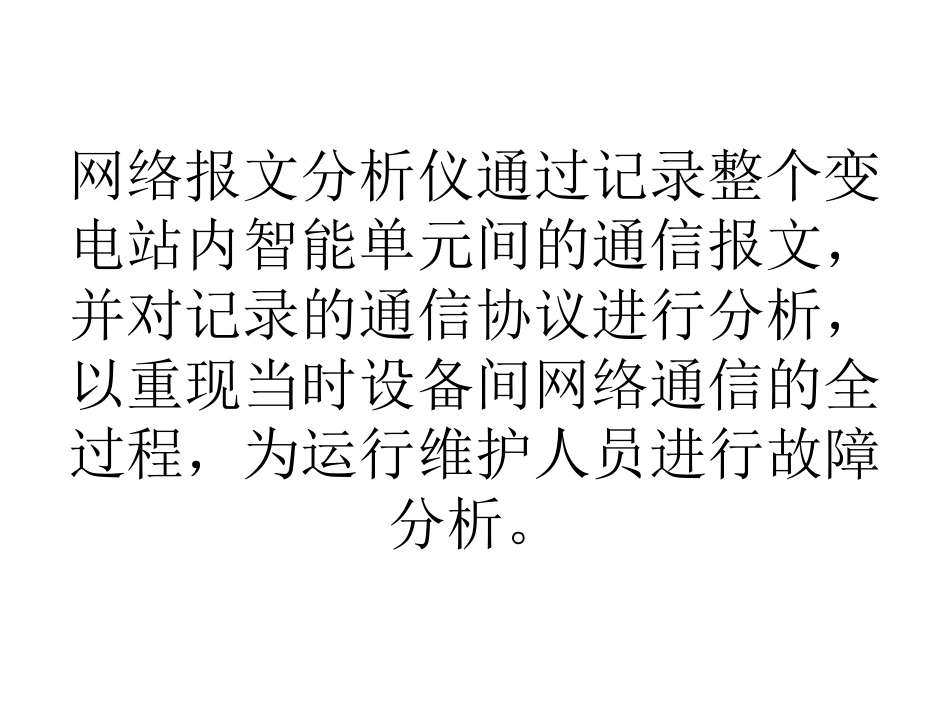

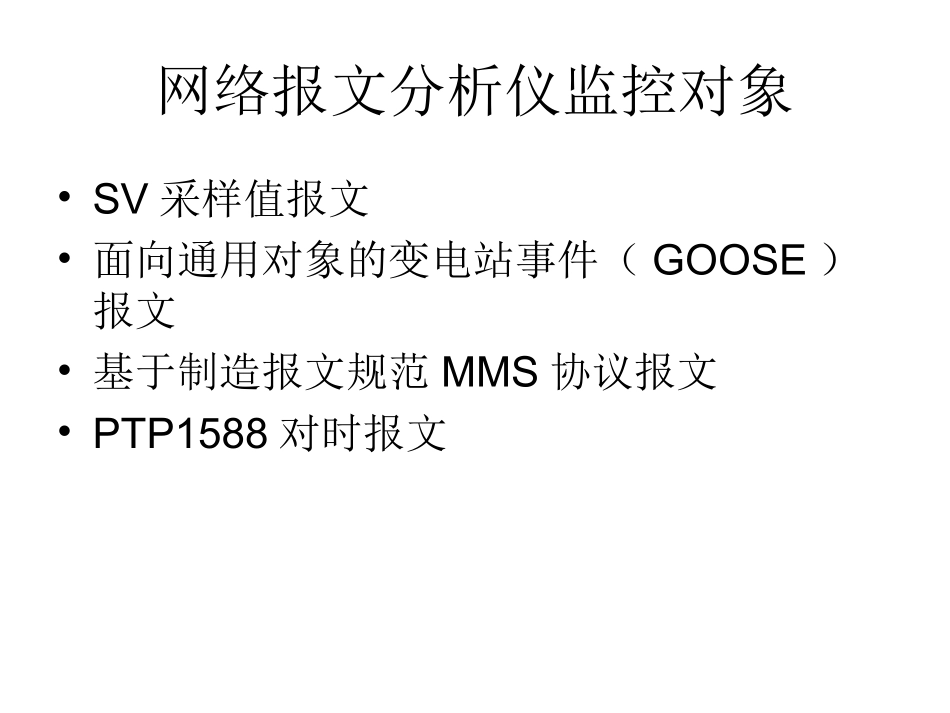

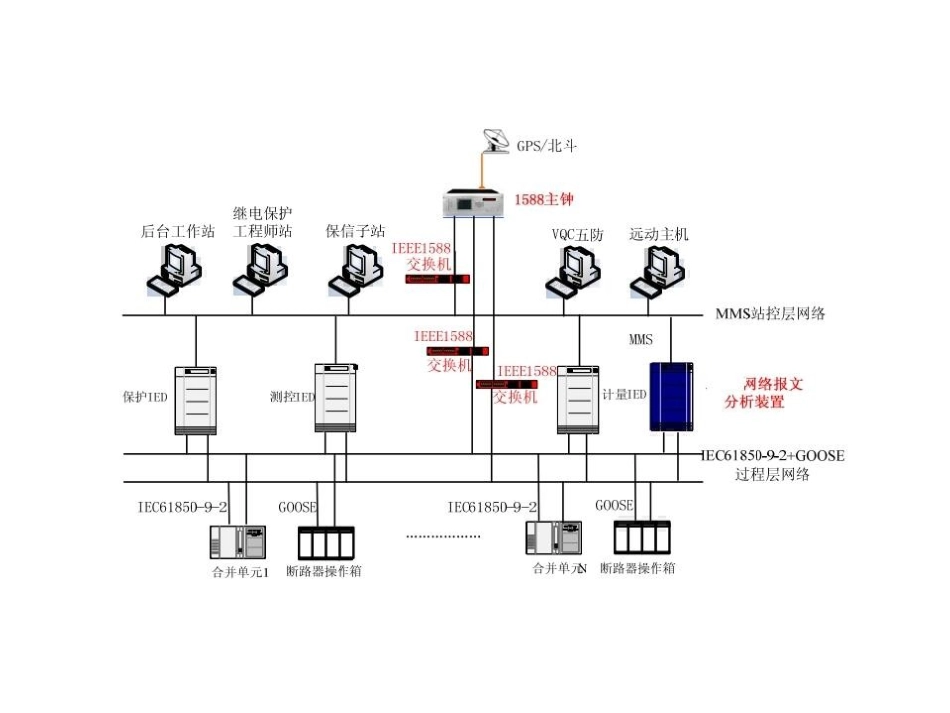

网络报文分析仪通过记录整个变电站内智能单元间的通信报文，并对记录的通信协议进行分析，以重现当时设备间网络通信的全过程，为运行维护人员进行故障分析。网络报文分析仪监控对象•SV采样值报文•面向通用对象的变电站事件（GOOSE）报文•基于制造报文规范MMS协议报文•PTP1588对时报文SDDL报文记录分析及故障录波装置•整套装置分为记录仪和管理机、网络扩展单元。•通过记录仪来完成报文的接收、分析、告警、压缩存储和故障录波功能。采用高性能四核网络处理器，其中两个核用于报文的接收、分析和压缩，一个核用于故障录波，另一个核用于报文和录波数据的存储和数据远传。该单元配置有四个光千兆（百兆）网口，用于接收SV网、GOOSE网的报文；有四个电千兆（百兆）网口，用于接收MMS网报文和数据远传；最多可以安装四块硬盘，用于报文和录波数据的存储。该单元可以脱离管理单元独立运行。•管理机单元完成系统的人机接口，具有原始报文分析、录波波形分析、参数设置、运行状态监视和打印等功能。一个管理单元可以管理多个报文记录及录波单元（最多50个）。•网络扩展单元完成一个千兆光口到6个百兆光口的扩展。在现场过程层网络不能提供千兆光口只能提供百兆光口且数量多于四个时，需要采用该单元。一套系统中可以配置多个该扩展单元。记录仪•记录仪可以支持双电源供电。带有失电告警节点。录波启动以及异常告警开出节点。支持PTP1588，光B码，电B码对时。记录仪自身带有4个光口，4个电口。光口可以自由选择接入千兆或百兆模块。电口为100M/1000M自适应电口。记录仪硬盘存储•数字化变电站内的报文流量非常大。由于我们的记录仪是24小时不停地记录并存储。所以存储时间是一个标杆。SDL9001采取了报文文件循环存储，并通过硬件压缩，使存储的报文能够压缩6-10倍，来实现长时间的存储功能。SV报文存储》3天，GOOSE，MMS为15天。记录仪的流量•数字化变电站报文流量大，并且要求在大流量的情况下要实现设备的正常工作。这对记录仪的CPU运行速度是一个考验。•SDL9001可以实现在变电站报文流量1000Mbps的情况下，实现各个功能的正常运行。管理机分析软件•管理机分析软件将各个功能在一个界面上就可以实现。用于分析报文和录波波形，实现对波形和报文的统一分析。•分析软件除了具备以前录波器的所有功能外。还可以实现对报文的管理和分析。记录仪接入能力•记录仪由硬件对网络报文进行预处理，实现网络报文的自动分类和分发功能，极大提高了报文分析处理速度。由于我们有强大的流量接入能力，保证了我们单台报文记录仪可以实现接入最少64个MU的能力。110KV变电站配置•由于以上这些强大的功能。所以对于一个单网的110KV变电站来说，我们只需要1台管理机+一台记录仪就可以实现现场要求的功能。•对于双网的110KV站来说，我们推荐1台管理机+2台记录仪这样的配置。•如果现场为点对点模式，我们需要添加网络扩展单元来实现功能。个数视现场情况而定。220KV变电站配置•220KV单网并不分电压等级，推荐1+1.•220KV双网并不分电压等级，推荐1+2.•220KV单网分三个电压等级（110KV，主变，220KV），推荐1+3。•220KV双网并分三个电压等级，推荐1+6.•点对点情况下需要添加网络扩展单元。•视技术协议以及合约情况而定。
