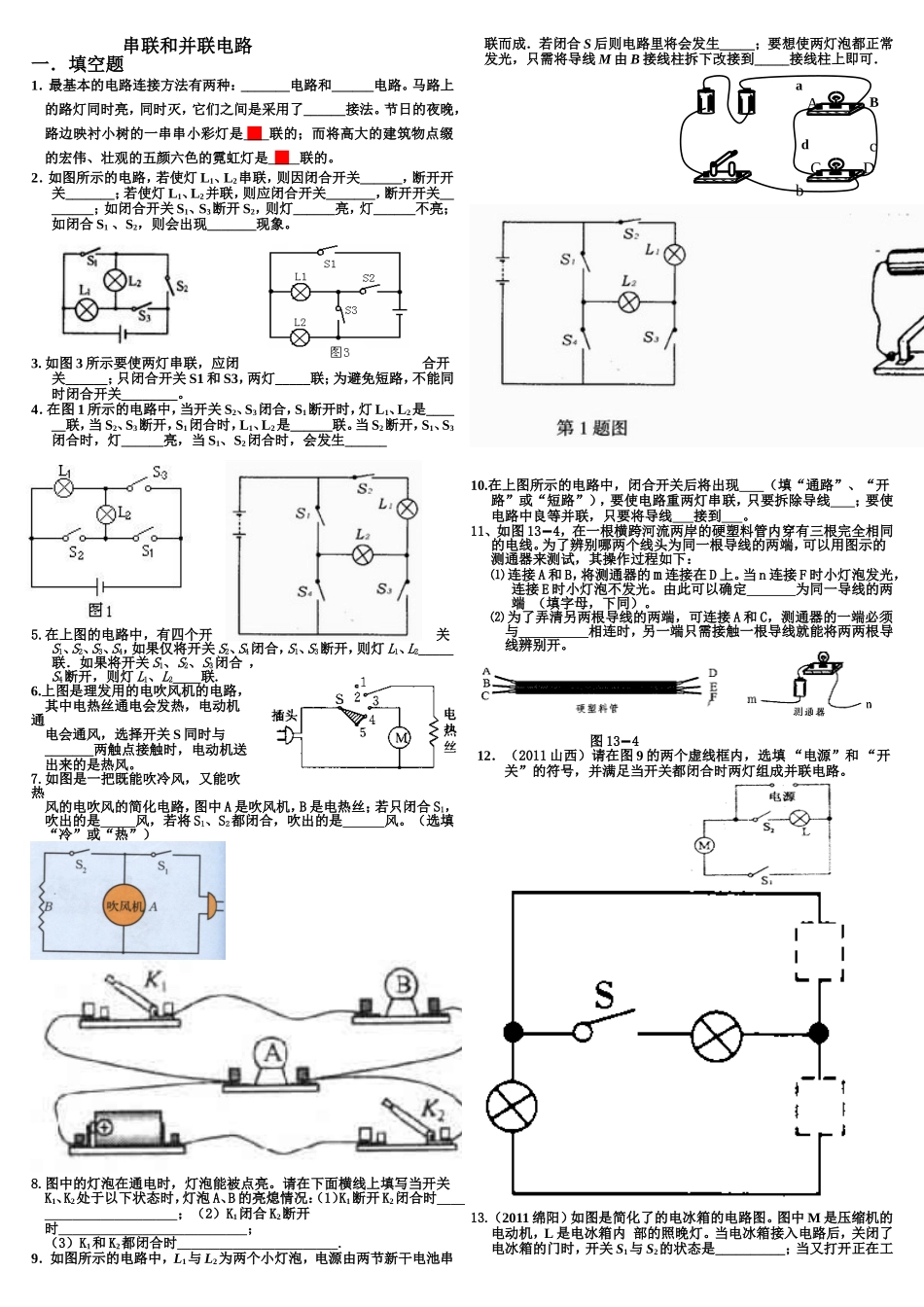

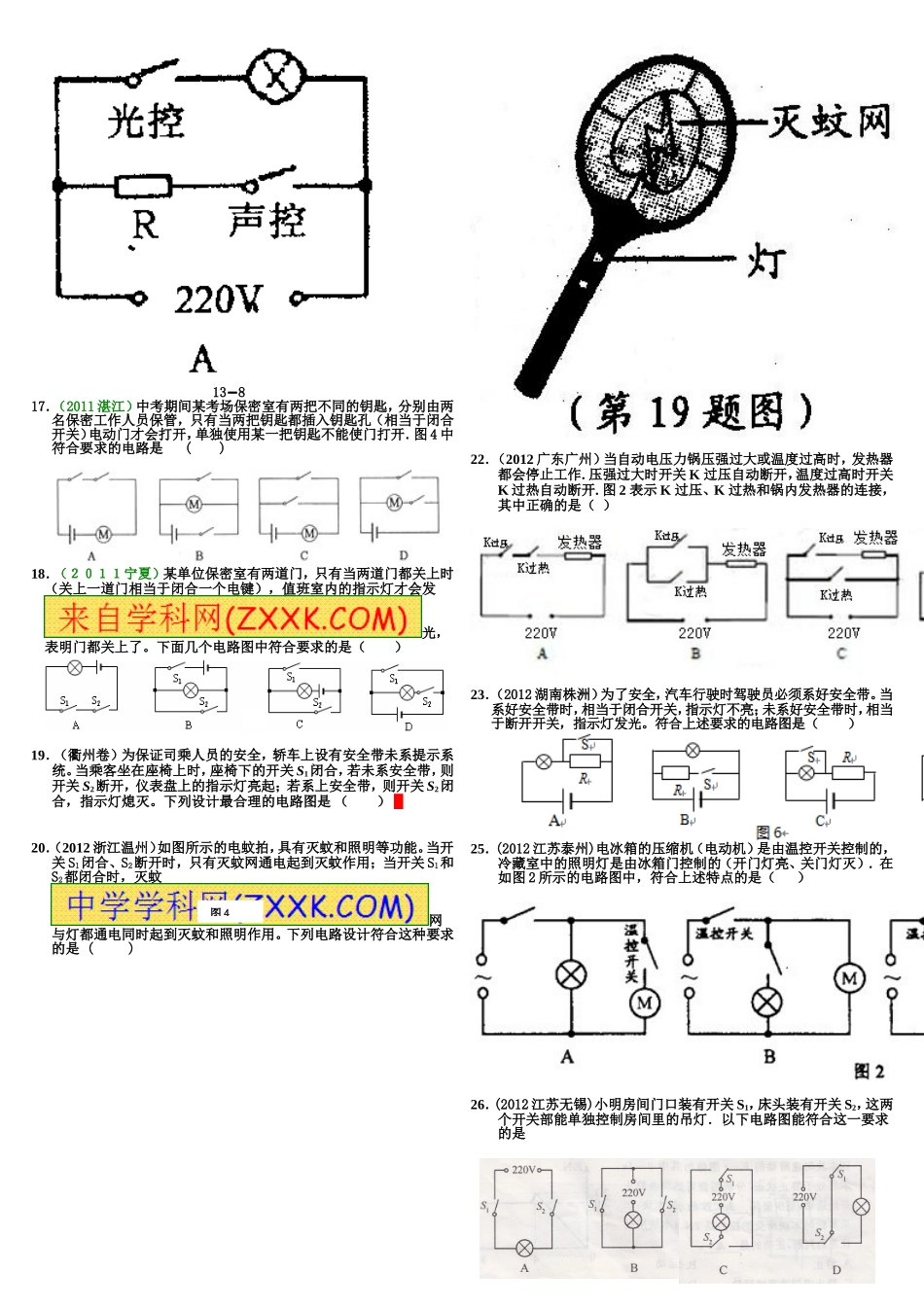

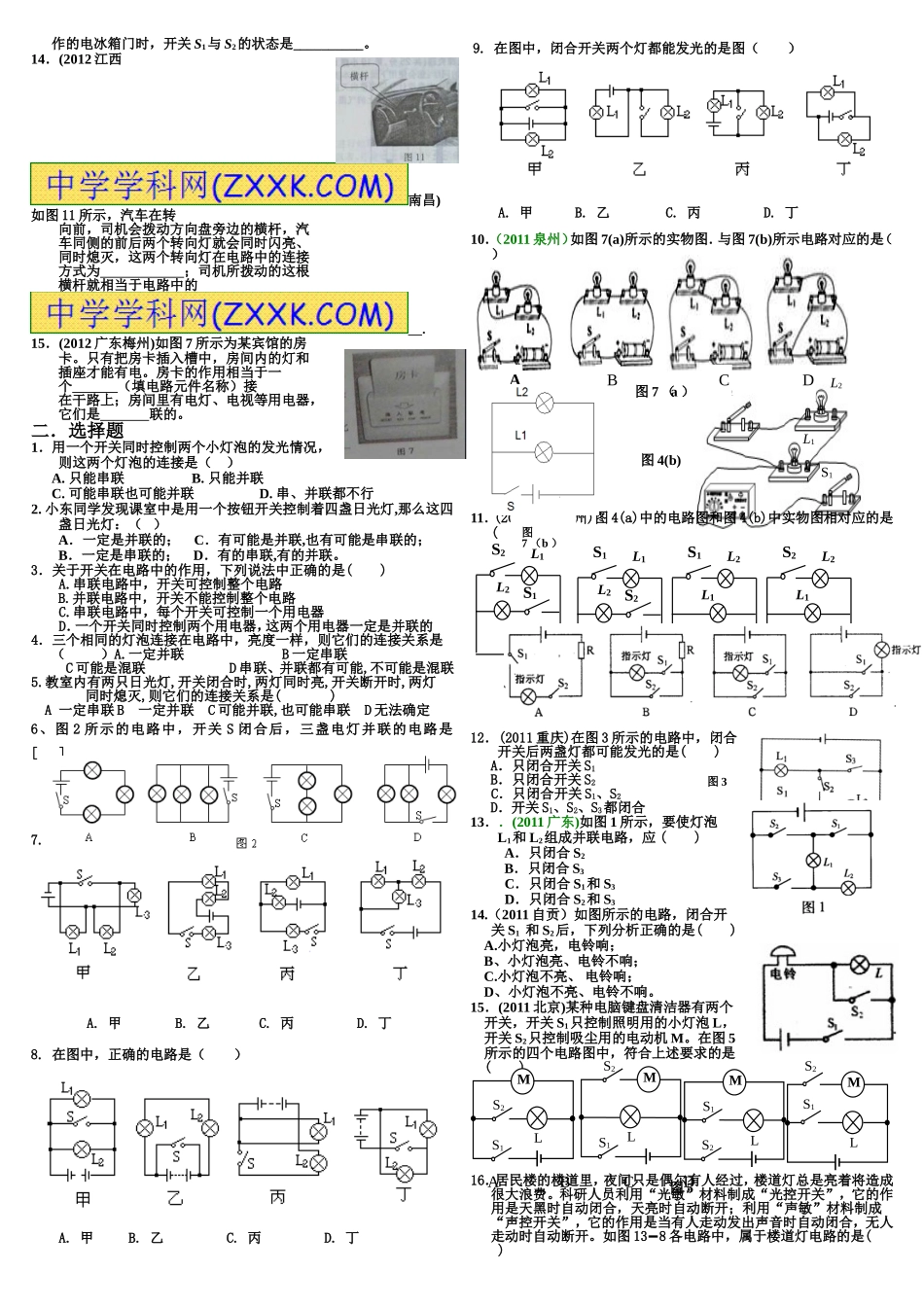

串联和并联电路一．填空题1．最基本的电路连接方法有两种：_______电路和______电路。马路上的路灯同时亮，同时灭，它们之间是采用了______接法。节日的夜晚，路边映衬小树的一串串小彩灯是串联的；而将高大的建筑物点缀的宏伟、壮观的五颜六色的霓虹灯是并联的。2．如图所示的电路，若使灯L1、L2串联，则因闭合开关______，断开开关_______；若使灯L1、L2并联，则应闭合开关_______，断开开关________；如闭合开关S1、S3断开S2，则灯______亮，灯______不亮；如闭合S1、S2，则会出现_______现象。3.如图3所示要使两灯串联，应闭合开关______；只闭合开关S1和S3，两灯_____联；为避免短路，不能同时闭合开关________。4．在图1所示的电路中，当开关S2、S3闭合，S1断开时，灯L1、L2是______联，当S2、S3断开，S1闭合时，L1、L2是______联。当S2断开，S1、S3闭合时，灯______亮，当S1、S2闭合时，会发生______5.在上图的电路中，有四个开关S1、S2、S3、S4，如果仅将开关S2、S4闭合，S1、S3断开，则灯L1、L2_____联．如果将开关S1、S2、S3闭合，S4断开，则灯L1、L2____联.6.上图是理发用的电吹风机的电路，其中电热丝通电会发热，电动机通电会通风，选择开关S同时与_______两触点接触时，电动机送出来的是热风。7.如图是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A是吹风机，B是电热丝；若只闭合S1，吹出的是风，若将S1、S2都闭合，吹出的是风。（选填“冷”或“热”）8.图中的灯泡在通电时，灯泡能被点亮。请在下面横线上填写当开关K1、K2处于以下状态时，灯泡A、B的亮熄情况：（1）K1断开K2闭合时；（2）K1闭合K2断开时；（3）K1和K2都闭合时.9．如图所示的电路中，L1与L2为两个小灯泡，电源由两节新干电池串联而成．若闭合S后则电路里将会发生_____；要想使两灯泡都正常发光，只需将导线M由B接线柱拆下改接到_____接线柱上即可．10.在上图所示的电路中，闭合开关后将出现（填“通路”、“开路”或“短路”），要使电路重两灯串联，只要拆除导线；要使电路中良等并联，只要将导线接到。11、如图13−4，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：⑴连接A和B，将测通器的m连接在D上。当n连接F时小灯泡发光，连接E时小灯泡不发光。由此可以确定为同一导线的两端（填字母，下同）。⑵为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与相连时，另一端只需接触一根导线就能将两两根导线辨别开。图13−412．（2011山西）请在图9的两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路。13.（2011绵阳）如图是简化了的电冰箱的电路图。图中M是压缩机的电动机，L是电冰箱内部的照晚灯。当电冰箱接入电路后，关闭了电冰箱的门时，开关S1与S2的状态是__________；当又打开正在工ABCDabcdL1S1S2L2L2S1S2L1ABCD图4(a)L1S2S1L2L2S2S1L1L1S2S1L2作的电冰箱门时，开关S1与S2的状态是__________。14．(2012江西南昌)如图11所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，这两个转向灯在电路中的连接方式为；司机所拨动的这根横杆就相当于电路中的.15．(2012广东梅州)如图7所示为某宾馆的房卡。只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于一个（填电路元件名称）接在干路上；房间里有电灯、电视等用电器，它们是联的。二．选择题1．用一个开关同时控制两个小灯泡的发光情况，则这两个灯泡的连接是（）A.只能串联B.只能并联C.可能串联也可能并联D.串、并联都不行2.小东同学发现课室中是用一个按钮开关控制着四盏日光灯,那么这四盏日光灯：（）A．一定是并联的；C．有可能是并联,也有可能是串联的；B．一定是串联的；D．有的串联,有的并联。3．关于开关在电路中的作用，下列说法中正确的是()A.串联电路中，开关可控制整个电路B.并联电路中，开关不能控制整个电路C.串联电路中，每个开关可控制一个用电器D．一个开关同时控制两个用电器，这两个用电器一定是并联的4．三个相...
