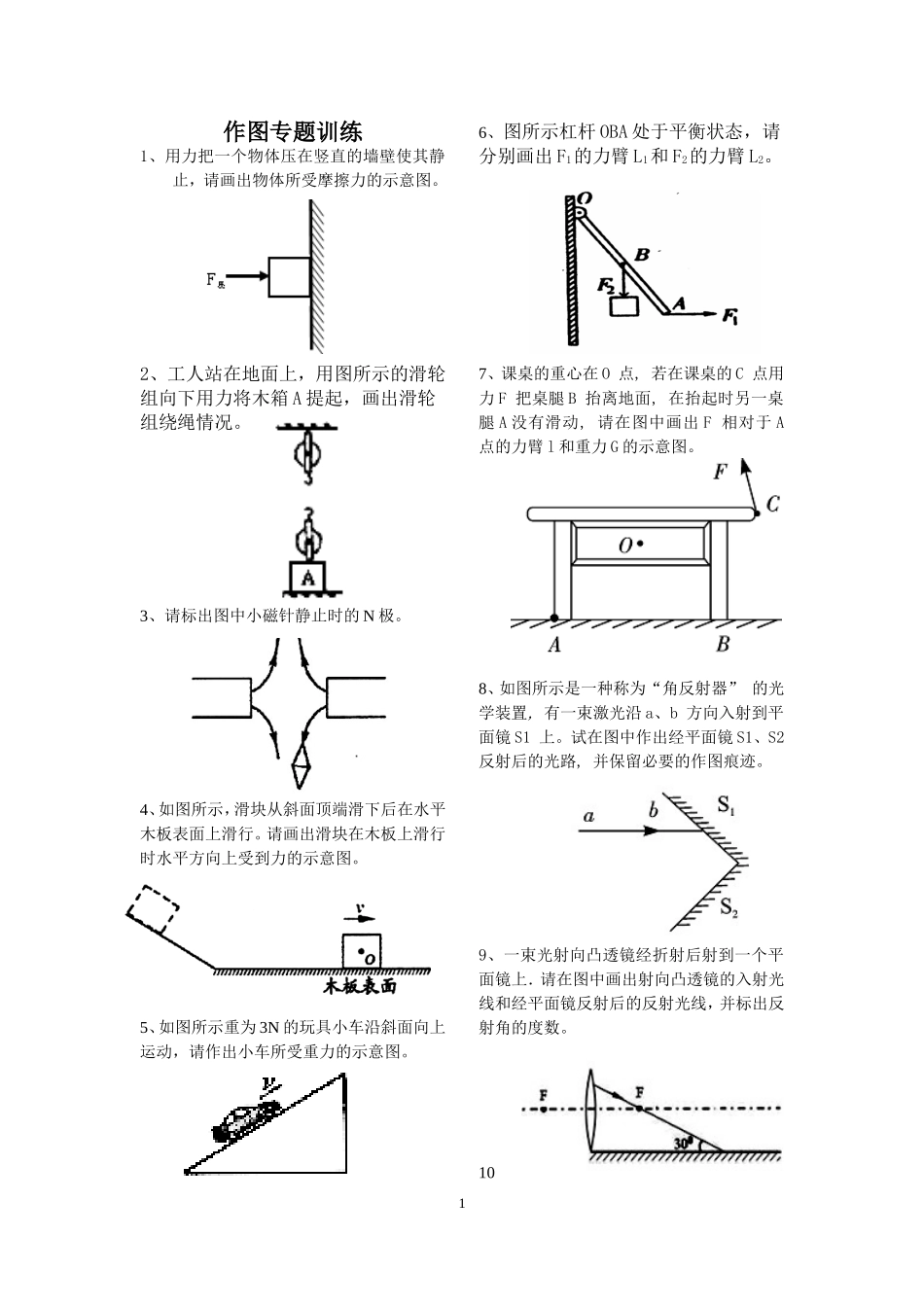

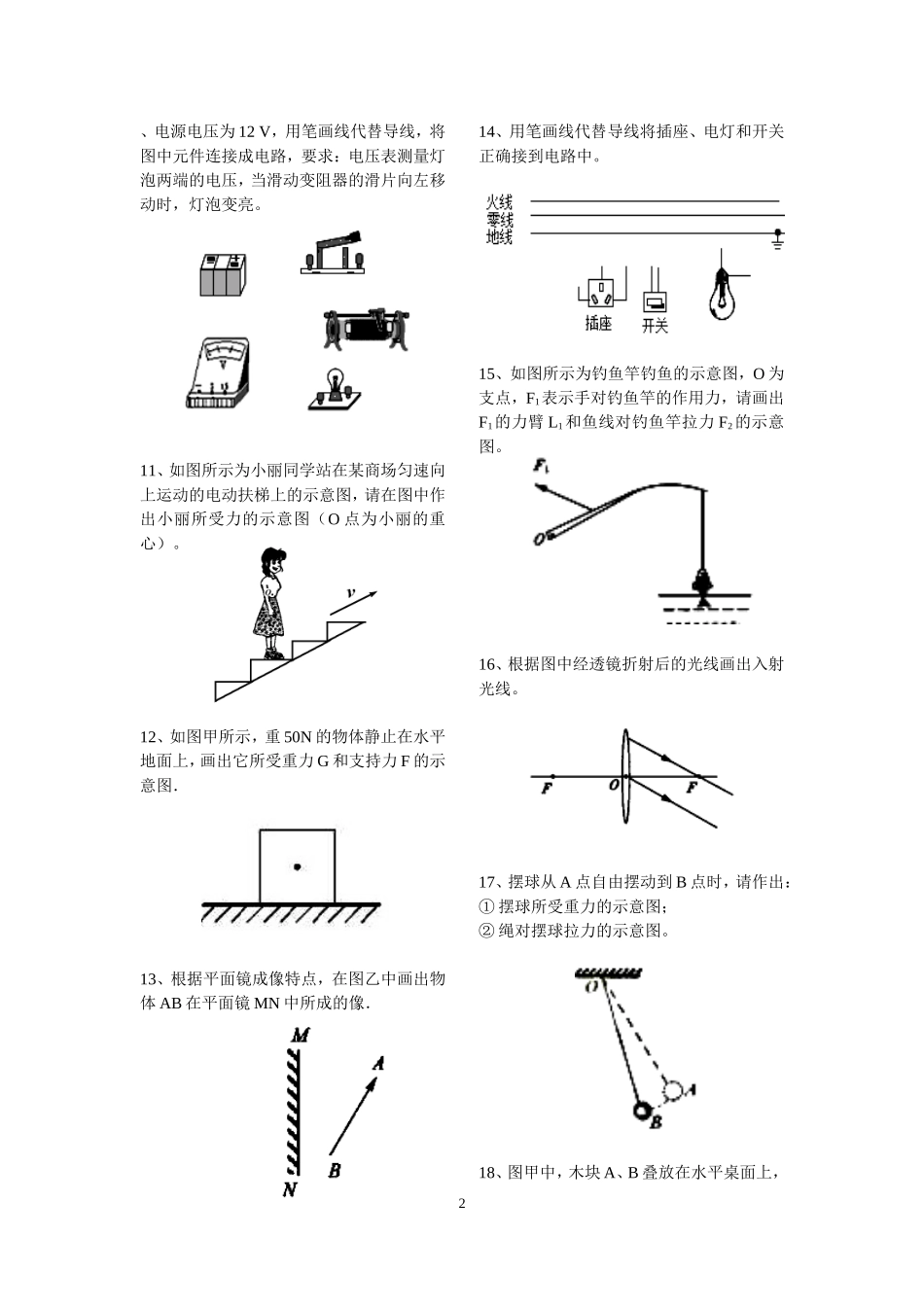

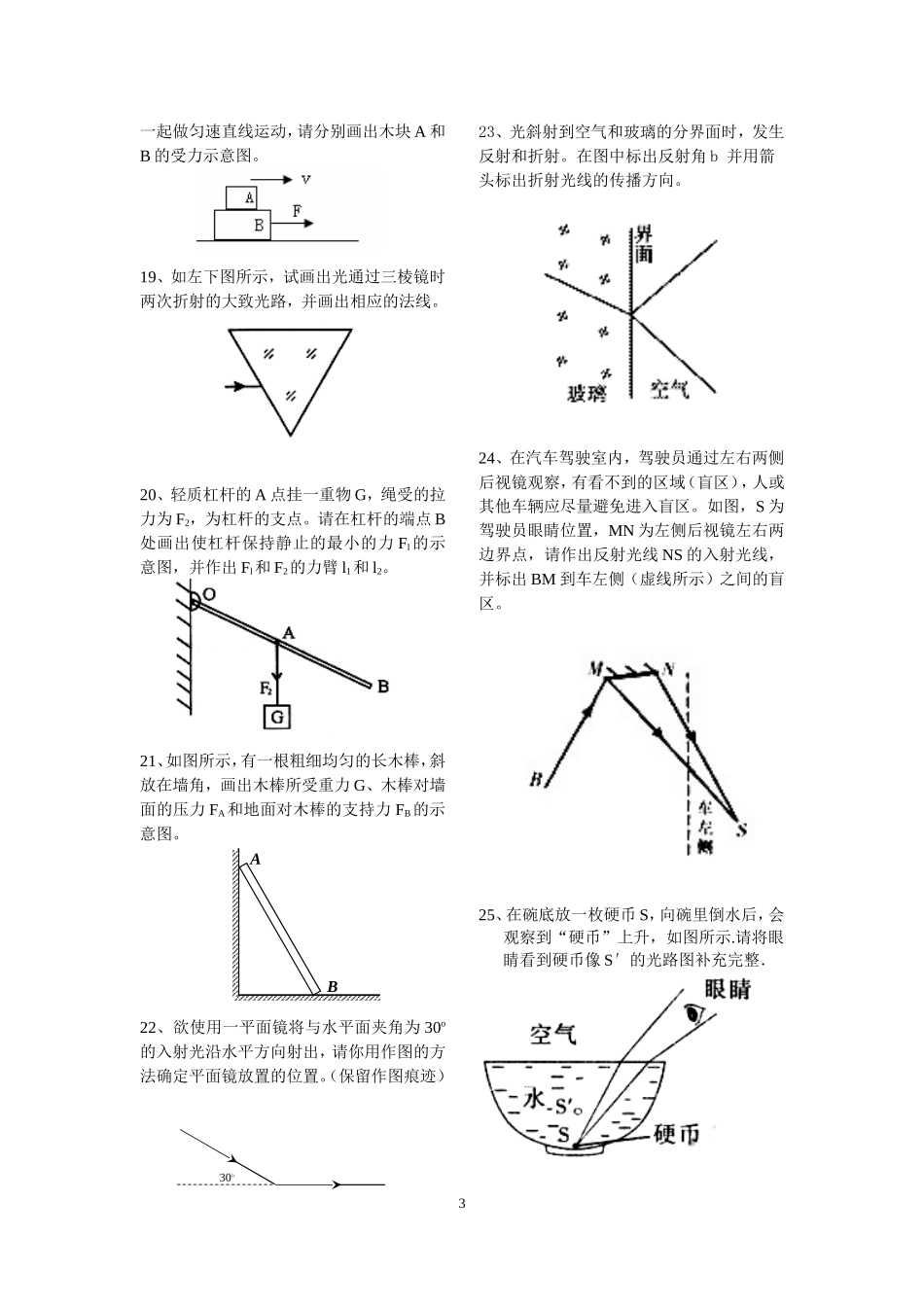

作图专题训练1、用力把一个物体压在竖直的墙壁使其静止，请画出物体所受摩擦力的示意图。2、工人站在地面上，用图所示的滑轮组向下用力将木箱A提起，画出滑轮组绕绳情况。3、请标出图中小磁针静止时的N极。4、如图所示，滑块从斜面顶端滑下后在水平木板表面上滑行。请画出滑块在木板上滑行时水平方向上受到力的示意图。5、如图所示重为3N的玩具小车沿斜面向上运动，请作出小车所受重力的示意图。6、图所示杠杆OBA处于平衡状态，请分别画出F1的力臂L1和F2的力臂L2。7、课桌的重心在O点,若在课桌的C点用力F把桌腿B抬离地面,在抬起时另一桌腿A没有滑动,请在图中画出F相对于A点的力臂l和重力G的示意图。8、如图所示是一种称为“角反射器”的光学装置,有一束激光沿a、b方向入射到平面镜S1上。试在图中作出经平面镜S1、S2反射后的光路,并保留必要的作图痕迹。9、一束光射向凸透镜经折射后射到一个平面镜上．请在图中画出射向凸透镜的入射光线和经平面镜反射后的反射光线，并标出反射角的度数。101、电源电压为12V，用笔画线代替导线，将图中元件连接成电路，要求：电压表测量灯泡两端的电压，当滑动变阻器的滑片向左移动时，灯泡变亮。11、如图所示为小丽同学站在某商场匀速向上运动的电动扶梯上的示意图，请在图中作出小丽所受力的示意图（O点为小丽的重心）。12、如图甲所示，重50N的物体静止在水平地面上，画出它所受重力G和支持力F的示意图．13、根据平面镜成像特点，在图乙中画出物体AB在平面镜MN中所成的像．14、用笔画线代替导线将插座、电灯和开关正确接到电路中。15、如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，请画出F1的力臂L1和鱼线对钓鱼竿拉力F2的示意图。16、根据图中经透镜折射后的光线画出入射光线。17、摆球从A点自由摆动到B点时，请作出：①摆球所受重力的示意图；②绳对摆球拉力的示意图。18、图甲中，木块A、B叠放在水平桌面上，2一起做匀速直线运动，请分别画出木块A和B的受力示意图。19、如左下图所示，试画出光通过三棱镜时两次折射的大致光路，并画出相应的法线。20、轻质杠杆的A点挂一重物G，绳受的拉力为F2，为杠杆的支点。请在杠杆的端点B处画出使杠杆保持静止的最小的力Fl的示意图，并作出Fl和F2的力臂l1和l2。21、如图所示，有一根粗细均匀的长木棒，斜放在墙角，画出木棒所受重力G、木棒对墙面的压力FA和地面对木棒的支持力FB的示意图。22、欲使用一平面镜将与水平面夹角为30o的入射光沿水平方向射出，请你用作图的方法确定平面镜放置的位置。（保留作图痕迹）23、光斜射到空气和玻璃的分界面时，发生反射和折射。在图中标出反射角b并用箭头标出折射光线的传播方向。24、在汽车驾驶室内，驾驶员通过左右两侧后视镜观察，有看不到的区域（盲区），人或其他车辆应尽量避免进入盲区。如图，S为驾驶员眼睛位置，MN为左侧后视镜左右两边界点，请作出反射光线NS的入射光线，并标出BM到车左侧（虚线所示）之间的盲区。25、在碗底放一枚硬币S，向碗里倒水后，会观察到“硬币”上升，如图所示.请将眼睛看到硬币像S′的光路图补充完整．3BA30oL1L2S1S226、一物体沿粗糙斜面匀速下滑，请你作出该物体所受力的示意图（要求该力的作用点画在物体的重心上）27、一木块静止在斜面上，请画出该木块所受重力以及木块对斜面压力的示意图。28、小明在探究“比较水和煤油的吸热能力”的实验时，利用两根完全相同的电阻丝作为发热体给质量相同的两种液体加热，为了节省时间，他将两根电阻丝并联接人电路，用一个开关控制同时通电或断电请在图中用笔画线代替导线，使电路满足要求。29、A、B为某一发光点S发出的光线经平面长MN反射后的两条反射光线．如图．试做出这两条反射光线的入射光线，并确定发光点的位置30、圆球在水平地面上滚动，请画出球的受力的示意图。31、用笔画线代替导线将此电磁继电器接为蜂鸣器。32、根据如图所示的实物连线图，画出对应的电路图。（要求连线要横平竖直，尽量使电路图简洁美观）33、你玩过“竹蜻蜓”的玩具吗？用手搓动它的杆部，它就能腾空而起。请画出它在空中旋转时竖直方向上的受力示意图。4
