电路故障分析VIP免费

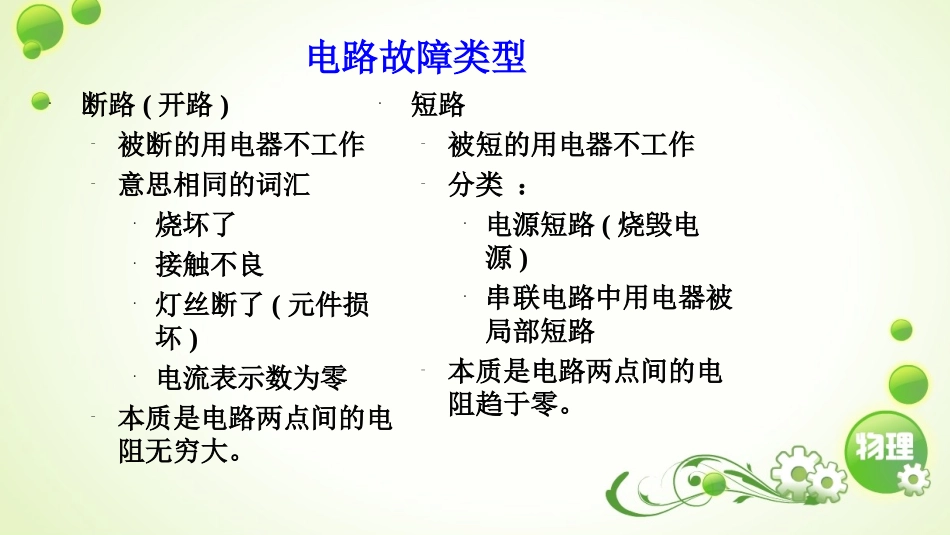

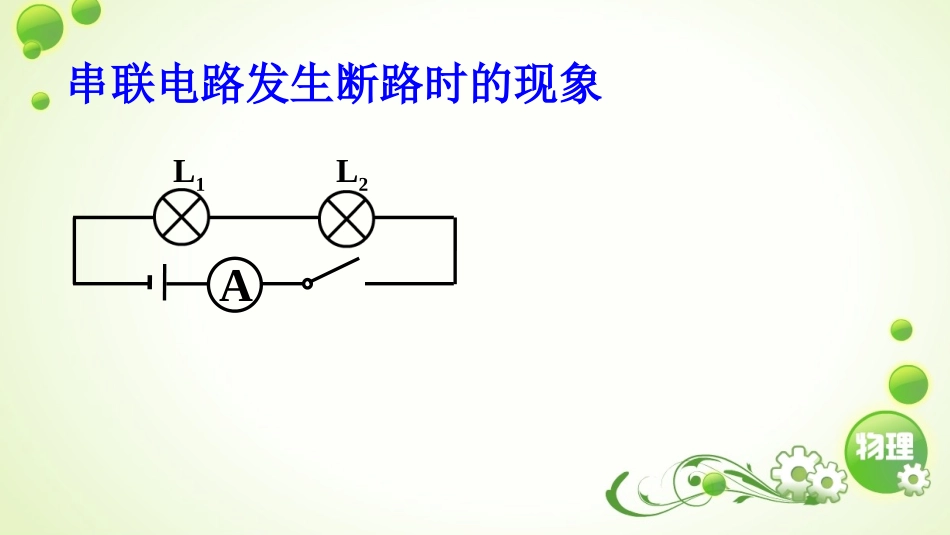

电路故障分析电路故障类型•断路(开路)–被断的用电器不工作–意思相同的词汇•烧坏了•接触不良•灯丝断了(元件损坏)•电流表示数为零–本质是电路两点间的电阻无穷大。•短路–被短的用电器不工作–分类：•电源短路(烧毁电源)•串联电路中用电器被局部短路–本质是电路两点间的电阻趋于零。串联电路发生断路时的现象AL1L2•电流表无示数•所有用电器都不工作•电源两端电压正常。AL1L2串联电路发生断路时的现象•电流表无示数•所有用电器都不工作•电源两端电压正常。L1L2A串联电路发生断路时的现象•电流表无示数•所有用电器都不工作•电源两端电压正常。AL1L2串联电路发生断路时的现象•电流表无示数•所有用电器都不工作•电源两端电压正常。L1L2XA串联电路发生断路时的现象•电流表无示数•所有用电器都不工作•电源两端电压正常。•电压表有示数，表明并联部分断路AL1L2串联电路发生断路时的现象•电流表无示数•所有用电器都不工作•电源两端电压正常。•电压表有示数，表明并联部分断路•电压表无示数，表明并联部分无断路AL1L2串联电路发生断路时的现象并联电路发生断路时的现象•电压表有示数•总电流变小•无故障支路电流不变•有故障支路电流为零A2A1VA2A1AAL1L2AL1L2串联电路发生短路时的现象•电流表有示数•被局短的用电器不工作•电源两端电压正常。串联电路发生短路时的现象AL1L2串联电路发生短路时的现象•电流表有示数•被局短的用电器不工作•电源两端电压正常。AL1L2AL1L2串联电路发生短路时的现象•电流表有示数•被局短的用电器不工作•电源两端电压正常。AL1L2•电流表有示数•被局短的用电器不工作•电源两端电压正常。串联电路发生短路时的现象AL1L2•电流表有示数•被局短的用电器不工作•电源两端电压正常。串联电路发生短路时的现象•电源短路•烧毁电源A2A1VAL1L2并联电路发生短路时的现象结果现象结果现象电路故障电路故障电路断路电路短路电路不通电路仍通①灯泡不亮②电流表无示数③电压表示数可能为零(并联部分无断路)④电压表示数可能接近电源电压(并联部分断路)①灯泡可能仍亮②灯泡可能不亮(被短路)③电流表有示数④电压表示数可能为零(并联部分短路)⑤电压表可能有示数(并联部分无短路)在“测量小灯泡电阻”的实验中：【例1】⑴下图是某同学连接的实物图，有两个实物接错了。请指出：_______________________；_______________________。ABCDP－＋－3150.6－3滑动变阻器都接在了下边电流表正负接线柱接反了在“测量小灯泡电阻”的实验中：【例1】⑵某同学正确连接实物图后，合上开关S，发现灯泡不亮，电流表读数为零，但电压表读数等于电源的电压，则出现的故障可能是____________________。ABCDP－＋－3150.6－3电压表并联部分断路在“测量小灯泡电阻”的实验中：【例1】⑶某同学在实验中分别测出灯泡在不同亮度下的电阻，然后求其平均值作为小灯泡的电阻，他的做法对吗？_____，其原因是：___________________________。ABCDP－＋－3150.6－3不对小灯泡电阻随温度变化而变化⑴请判断该电路中存在的故障可能是____________________。VLRS在图所示的电路中，闭合电键S，灯L不亮，电压表V有示数。已知电路中各处均接触良好，除灯L和电阻R外，其余元件均完好。【例2】灯L短路，电阻R断路⑵为进一步确定故障，小明同学将一个电流表正确串联在图示的电路中，闭合电键S，观察电流表的示数情况。若电流表有示数，说明故障是________;若电流表无示数，说明故障是___________。VLRS在图所示的电路中，闭合电键S，灯L不亮，电压表V有示数。已知电路中各处均接触良好，除灯L和电阻R外，其余元件均完好。【例2】电阻R断路灯L短路⑶为进一步确定故障，小明同学将图中的电压表V正确并联在灯L两端，请判断他能否查找出电路的故障，并说明理由：__________________________________________________________。VLRS在图所示的电路中，闭合电键S，灯L不亮，电压表V有示数。已知电路中各处均接触良好，除灯L和电阻R外，其余元件均完好。【例2】不能，在灯L短路和电阻R断路两种情况下，电压表V均无示数A．ab间电路通，cd间电路不通B．ab间电路不通，bc间电...
