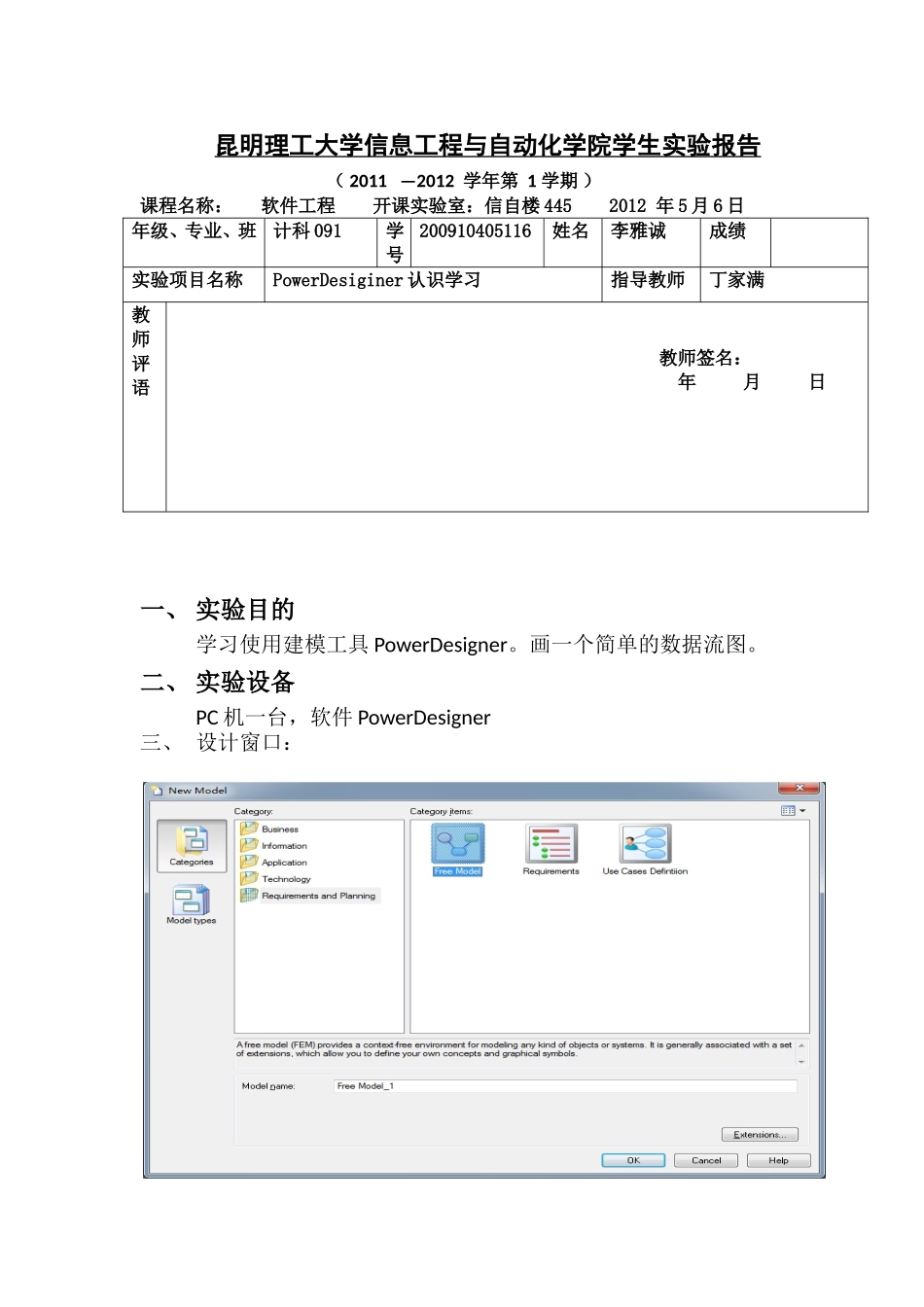

昆明理工大学信息工程与自动化学院学生实验报告（2011—2012学年第1学期）课程名称：软件工程开课实验室：信自楼4452012年5月6日年级、专业、班计科091学号200910405116姓名李雅诚成绩实验项目名称PowerDesiginer认识学习指导教师丁家满教师评语教师签名：年月日一、实验目的学习使用建模工具PowerDesigner。画一个简单的数据流图。二、实验设备PC机一台，软件PowerDesigner三、设计窗口：四、对PowerDesigner的认识：1.简介：PowerDesigner是Sybase公司的CASE工具集，使用它可以方便地对管理信息系统进行分析设计，它几乎包括了数据库模型设计的全过程。利用PowerDesigner可以制作数据流程图、概念数据模型、物理数据模型，可以生成多种客户端开发工具的应用程序，还可为数据仓库制作结构模型，也能对团队设备模型进行控制。它可与许多流行的数据库设计软件，例如：PowerBuilder，Delphi，VB等相配合使用来缩短开发时间和使系统设计更优化。2.各个模块及作用：PowerDesigner经过近20年的发展，已经在原有的数据建模的基础上，形成一套完整的集成化企业级建模解决方案PowerDesigner包含六个紧密集成的模块，允许个人和开发组的成员以合算的方式最好地满足他们的需要。这六个模块是：PowerDesignerProcessAnalyst，用于数据发现。PowerDesignerDataArchitect，用于双层，交互式的数据库设计和构造。PowerDesignerAppModeler，用于物理建模和应用对象及数据敏感组件的生成。PowerDesignerMetaWorks，用于高级的团队开发，信息的共享和模型的管理。PowerDesignerWarehouseArchitect，用于数据仓库的设计和实现。PowerDesignerViewer，用于以只读的、图形化方式访问整个企业的模型信息3.优势：PowerDesigner系列产品提供了一个完整的建模解决方案，业务或系统分析人员，设计人员，数据库管理员DBA和开发人员可以对其裁剪以满足他们的特定的需要；而其模块化的结构为购买和扩展提供了极大的灵活性，从而使开发单位可以根据其项目的规模和范围来使用他们所需要的工具。PowerDesigner灵活的分析和设计特性允许使用一种结构化的方法有效地创建数据库或数据仓库，而不要求严格遵循一个特定的方法学。PowerDesigner提供了直观的符号表示使数据库的创建更加容易，并使项目组内的交流和通讯标准化，同时能更加简单地向非技术人员展示数据库和应用的设计。PowerDesigner不仅加速了开发的过程，也向最终用户提供了管理和访问项目的信息的一个有效的结构。它允许设计人员不仅创建和管理数据的结构，而且开发和利用数据的结构针对领先的开发工具环境快速地生成应用对象和数据敏感的组件。开发人员可以使用同样的物理数据模型查看数据库的结构和整理文档以及生成应用对象和在开发过程中使用的组件。应用对象生成有助于在整个开发生命周期提供更多的控制和更高的生产率。PowerDesigner是一个功能强大而使用简单工具集，提供了一个复杂的交互环境，支持开发生命周期的所有阶段，从处理流程建模到对象和组件的生成。PowerDesigner产生的模型和应用可以不断地增长，适应并随着你的组织的变化而变化。六、设计简单的数据流图图书预定数据流图：画图步骤：确定外部实体及输入、输出数据流；确定分解顶层的加工；确定使用文件；用数据流将各部分连接在一起，形成数据封闭。五、心得体会通过这次上机学习，对PowerDesigner有了进一步的认识和了解，作为一种强大的软件设计建模工具，PowerDesigner支持所有主流开发平台：支持超过60种(版本)关系数据库管理系统，包括最新的Oracle®、IBM®、Microsoft、Sybase、NCRTeradata、MySQL等，支持各种主流应用程序开发平台，如JavaJ2EE、Microsoft.NET™(C#和VB.NET)、WebServices和PowerBuilder®，支持所有主流应用服务器和流程执行语言，如ebXML和BPEL4WS等。可自定义：PowerDesigner支持从用户界面到建模行为以及代码生成的客户化定制。支持用于模型驱动开发的自定义转换，包括：对UML配置文件的高级支持、可自定义菜单和工具栏、通过脚本语言实现自动模型转化、通过COMAPI和DDL实现访问功能以及通过模板和脚本代码生成器生成代码。作为软件工程方向的学生，会努力学好使用好这个优秀的建模工具，进一步提高自己的能力。
