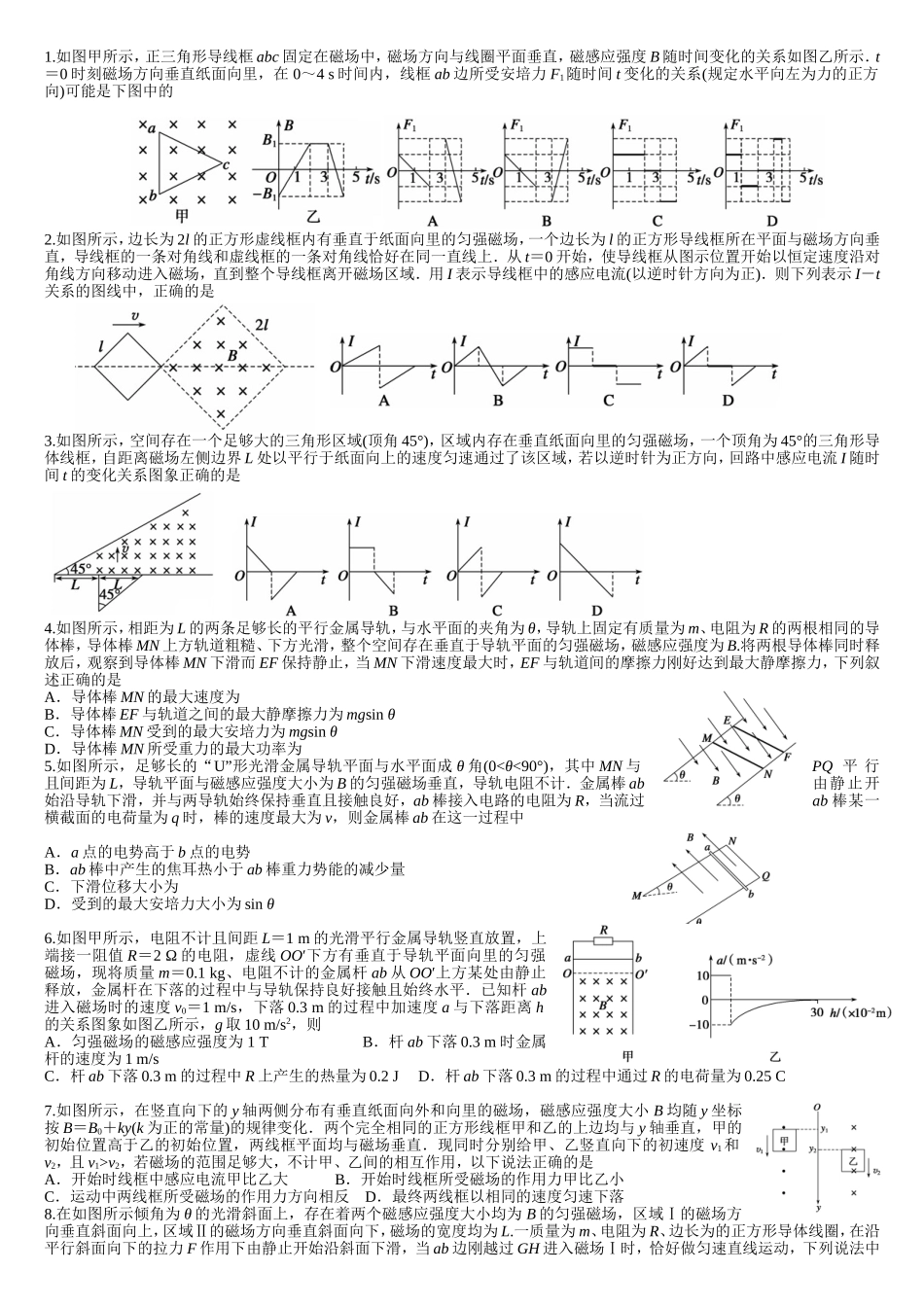

1.如图甲所示，正三角形导线框abc固定在磁场中，磁场方向与线圈平面垂直，磁感应强度B随时间变化的关系如图乙所示．t＝0时刻磁场方向垂直纸面向里，在0～4s时间内，线框ab边所受安培力F1随时间t变化的关系(规定水平向左为力的正方向)可能是下图中的2.如图所示，边长为2l的正方形虚线框内有垂直于纸面向里的匀强磁场，一个边长为l的正方形导线框所在平面与磁场方向垂直，导线框的一条对角线和虚线框的一条对角线恰好在同一直线上．从t＝0开始，使导线框从图示位置开始以恒定速度沿对角线方向移动进入磁场，直到整个导线框离开磁场区域．用I表示导线框中的感应电流(以逆时针方向为正)．则下列表示I－t关系的图线中，正确的是3.如图所示，空间存在一个足够大的三角形区域(顶角45°)，区域内存在垂直纸面向里的匀强磁场，一个顶角为45°的三角形导体线框，自距离磁场左侧边界L处以平行于纸面向上的速度匀速通过了该区域，若以逆时针为正方向，回路中感应电流I随时间t的变化关系图象正确的是4.如图所示，相距为L的两条足够长的平行金属导轨，与水平面的夹角为θ，导轨上固定有质量为m、电阻为R的两根相同的导体棒，导体棒MN上方轨道粗糙、下方光滑，整个空间存在垂直于导轨平面的匀强磁场，磁感应强度为B.将两根导体棒同时释放后，观察到导体棒MN下滑而EF保持静止，当MN下滑速度最大时，EF与轨道间的摩擦力刚好达到最大静摩擦力，下列叙述正确的是A．导体棒MN的最大速度为B．导体棒EF与轨道之间的最大静摩擦力为mgsinθC．导体棒MN受到的最大安培力为mgsinθD．导体棒MN所受重力的最大功率为5.如图所示，足够长的“U”形光滑金属导轨平面与水平面成θ角(0<θ<90°)，其中MN与PQ平行且间距为L，导轨平面与磁感应强度大小为B的匀强磁场垂直，导轨电阻不计．金属棒ab由静止开始沿导轨下滑，并与两导轨始终保持垂直且接触良好，ab棒接入电路的电阻为R，当流过ab棒某一横截面的电荷量为q时，棒的速度最大为v，则金属棒ab在这一过程中A．a点的电势高于b点的电势B．ab棒中产生的焦耳热小于ab棒重力势能的减少量C．下滑位移大小为D．受到的最大安培力大小为sinθ6.如图甲所示，电阻不计且间距L＝1m的光滑平行金属导轨竖直放置，上端接一阻值R＝2Ω的电阻，虚线OO′下方有垂直于导轨平面向里的匀强磁场，现将质量m＝0.1kg、电阻不计的金属杆ab从OO′上方某处由静止释放，金属杆在下落的过程中与导轨保持良好接触且始终水平．已知杆ab进入磁场时的速度v0＝1m/s，下落0.3m的过程中加速度a与下落距离h的关系图象如图乙所示，g取10m/s2，则A．匀强磁场的磁感应强度为1TB．杆ab下落0.3m时金属杆的速度为1m/sC．杆ab下落0.3m的过程中R上产生的热量为0.2JD．杆ab下落0.3m的过程中通过R的电荷量为0.25C7.如图所示，在竖直向下的y轴两侧分布有垂直纸面向外和向里的磁场，磁感应强度大小B均随y坐标按B＝B0＋ky(k为正的常量)的规律变化．两个完全相同的正方形线框甲和乙的上边均与y轴垂直，甲的初始位置高于乙的初始位置，两线框平面均与磁场垂直．现同时分别给甲、乙竖直向下的初速度v1和v2，且v1>v2，若磁场的范围足够大，不计甲、乙间的相互作用，以下说法正确的是A．开始时线框中感应电流甲比乙大B．开始时线框所受磁场的作用力甲比乙小C．运动中两线框所受磁场的作用力方向相反D．最终两线框以相同的速度匀速下落8.在如图所示倾角为θ的光滑斜面上，存在着两个磁感应强度大小均为B的匀强磁场，区域Ⅰ的磁场方向垂直斜面向上，区域Ⅱ的磁场方向垂直斜面向下，磁场的宽度均为L.一质量为m、电阻为R、边长为的正方形导体线圈，在沿平行斜面向下的拉力F作用下由静止开始沿斜面下滑，当ab边刚越过GH进入磁场Ⅰ时，恰好做匀速直线运动，下列说法中正确的有(重力加速度为g)A．从线圈的ab边刚进入磁场Ⅰ到线圈dc边刚要离开磁场Ⅱ的过程中，线圈ab边中产生的感应电流先沿b→a方向再沿a→b方向B．线圈进入磁场Ⅰ过程和离开磁场Ⅱ过程所受安培力方向都平行斜面向上C．线圈ab边刚进入磁场Ⅰ时的速度大小为D．线圈进入磁场Ⅰ做匀速运动的过程中，拉力F所做的功等于线圈克服安培力所做的功9.如图所示，间距为L、电阻不...
