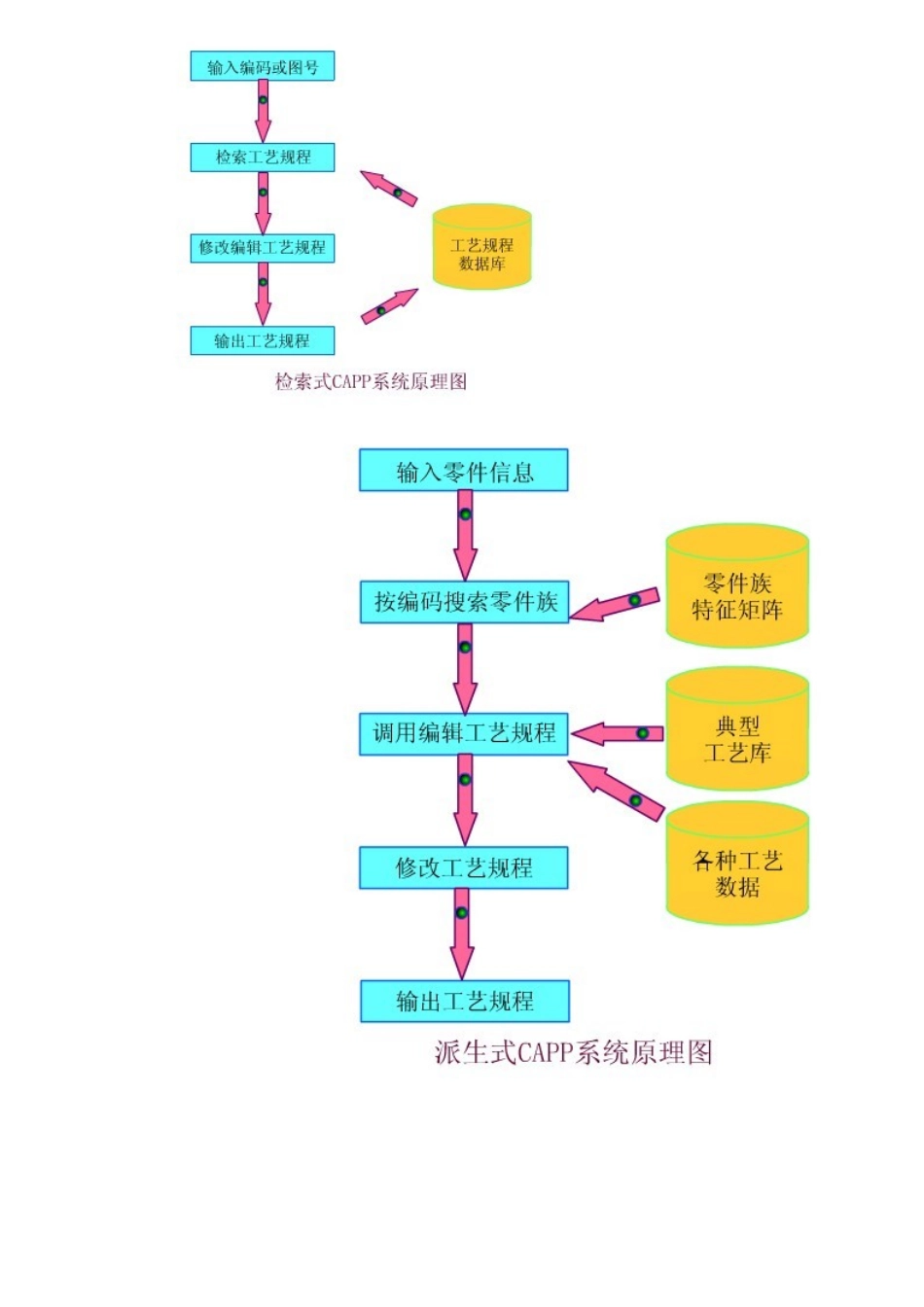

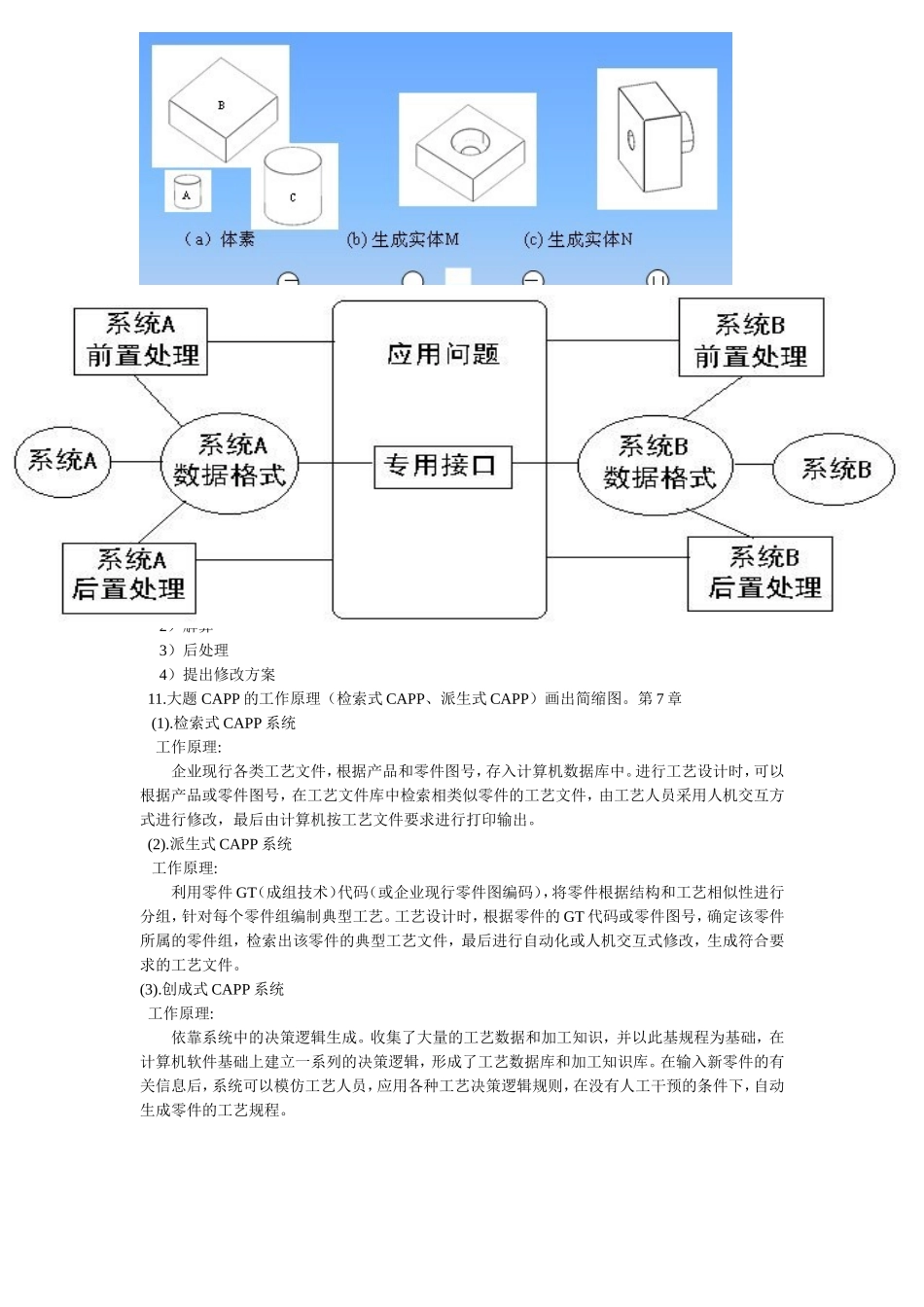

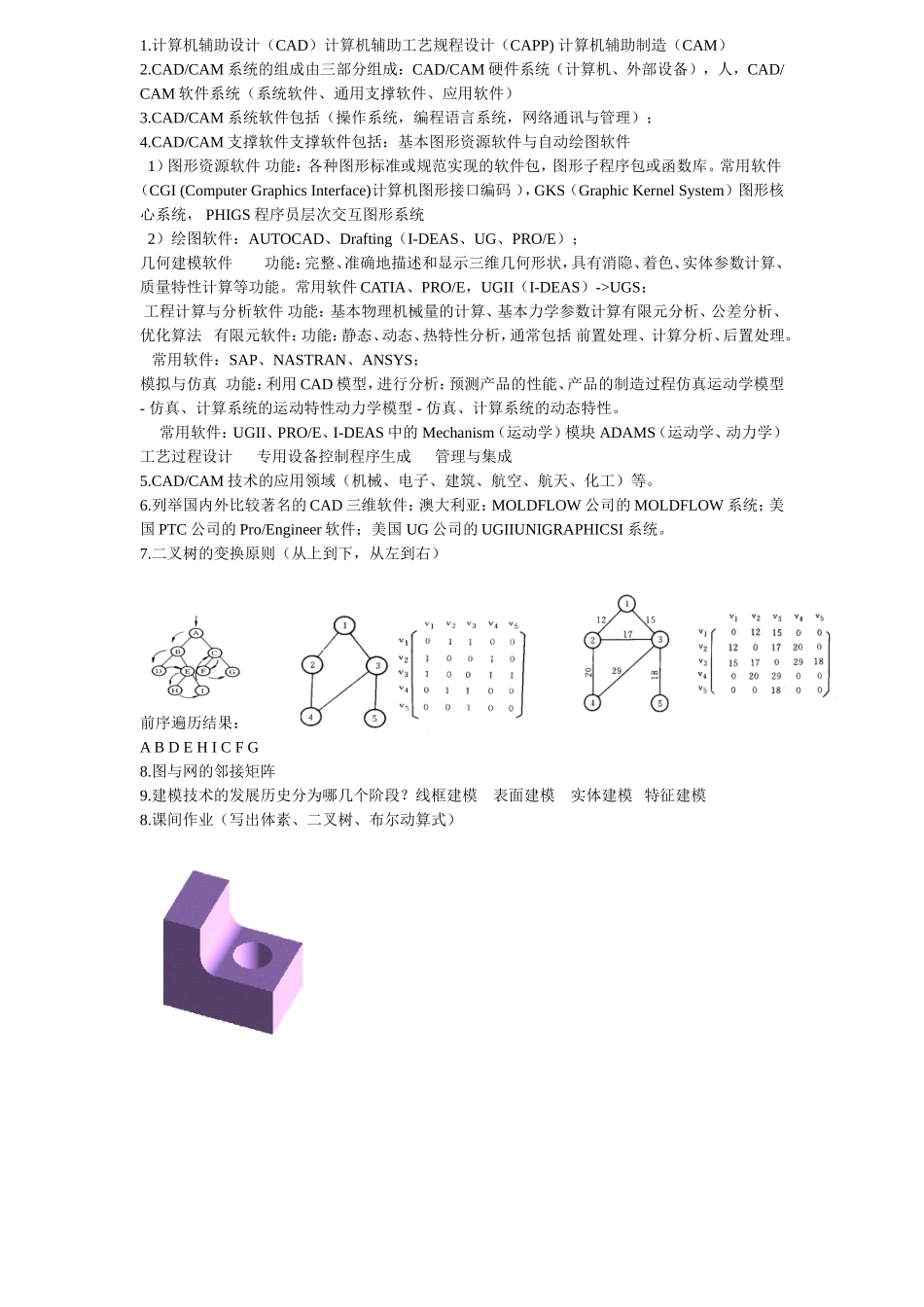

1.计算机辅助设计(CAD)计算机辅助工艺规程设计(CAPP)计算机辅助制造(CAM)2.CAD/CAM系统的组成由三部分组成:CAD/CAM硬件系统(计算机、外部设备),人,CAD/CAM软件系统(系统软件、通用支撑软件、应用软件)3.CAD/CAM系统软件包括(操作系统,编程语言系统,网络通讯与管理);4.CAD/CAM支撑软件支撑软件包括:基本图形资源软件与自动绘图软件1)图形资源软件功能:各种图形标准或规范实现的软件包,图形子程序包或函数库。常用软件(CGI(ComputerGraphicsInterface)计算机图形接口编码),GKS(GraphicKernelSystem)图形核心系统,PHIGS程序员层次交互图形系统2)绘图软件:AUTOCAD、Drafting(I-DEAS、UG、PRO/E);几何建模软件功能:完整、准确地描述和显示三维几何形状,具有消隐、着色、实体参数计算、质量特性计算等功能。常用软件CATIA、PRO/E,UGII(I-DEAS)->UGS;工程计算与分析软件功能:基本物理机械量的计算、基本力学参数计算有限元分析、公差分析、优化算法有限元软件:功能:静态、动态、热特性分析,通常包括前置处理、计算分析、后置处理。常用软件:SAP、NASTRAN、ANSYS;模拟与仿真功能:利用CAD模型,进行分析:预测产品的性能、产品的制造过程仿真运动学模型-仿真、计算系统的运动特性动力学模型-仿真、计算系统的动态特性。常用软件:UGII、PRO/E、I-DEAS中的Mechanism(运动学)模块ADAMS(运动学、动力学)工艺过程设计专用设备控制程序生成管理与集成5.CAD/CAM技术的应用领域(机械、电子、建筑、航空、航天、化工)等。6.列举国内外比较著名的CAD三维软件:澳大利亚:MOLDFLOW公司的MOLDFLOW系统;美国PTC公司的Pro/Engineer软件;美国UG公司的UGIIUNIGRAPHICSI系统。7.二叉树的变换原则(从上到下,从左到右)前序遍历结果:ABDEHICFG8.图与网的邻接矩阵9.建模技术的发展历史分为哪几个阶段?线框建模表面建模实体建模特征建模8.课间作业(写出体素、二叉树、布尔动算式)9.特征建模系统的框架有哪三种?(形状特征模型,精度特征模型,材料特征模型)10.大题有限元分析有哪几个过程?第6章P145PPT331)前处理2)解算3)后处理4)提出修改方案11.大题CAPP的工作原理(检索式CAPP、派生式CAPP)画出简缩图。第7章(1).检索式CAPP系统工作原理:企业现行各类工艺文件,根据产品和零件图号,存入计算机数据库中。进行工艺设计时,可以根据产品或零件图号,在工艺文件库中检索相类似零件的工艺文件,由工艺人员采用人机交互方式进行修改,最后由计算机按工艺文件要求进行打印输出。(2).派生式CAPP系统工作原理:利用零件GT(成组技术)代码(或企业现行零件图编码),将零件根据结构和工艺相似性进行分组,针对每个零件组编制典型工艺。工艺设计时,根据零件的GT代码或零件图号,确定该零件所属的零件组,检索出该零件的典型工艺文件,最后进行自动化或人机交互式修改,生成符合要求的工艺文件。(3).创成式CAPP系统工作原理:依靠系统中的决策逻辑生成。收集了大量的工艺数据和加工知识,并以此基规程为基础,在计算机软件基础上建立一系列的决策逻辑,形成了工艺数据库和加工知识库。在输入新零件的有关信息后,系统可以模仿工艺人员,应用各种工艺决策逻辑规则,在没有人工干预的条件下,自动生成零件的工艺规程。12.数控编程方法1.手工编程a.步骤:读图,确定工艺路线及参数;计算机床运动所需数据;编程。b.复杂形状轮廓加工手工编程简单形状零件;手工编程与加工时间比:30:1;复杂轮廓零件,数值计算工作量大,容易出错。2.自动编程(1)语言编程利用专用语言和符号描述图形几何形状、刀具运动轨迹、顺序及其工艺参数,得到零件源程序。(2)数控软件a.根据源程序计算刀具运动轨迹(刀具中心相对于零件的运动轨迹),得到刀位文件。b.针对具体NC机床(不同机床的数控系统),利用相应的后置处理程序,处理(翻译)成数控指令程序。(3)优点:编程速度快、质量高、方便、效率高。复杂计算由计算机完成,能完成手工不能实现的工作。13.CAD/CAM系统集成的方法有哪几种?描述其功能一、基于专用接口的CAD/CAM集成1)基于专用接口的CAD/CAM集成优点...
