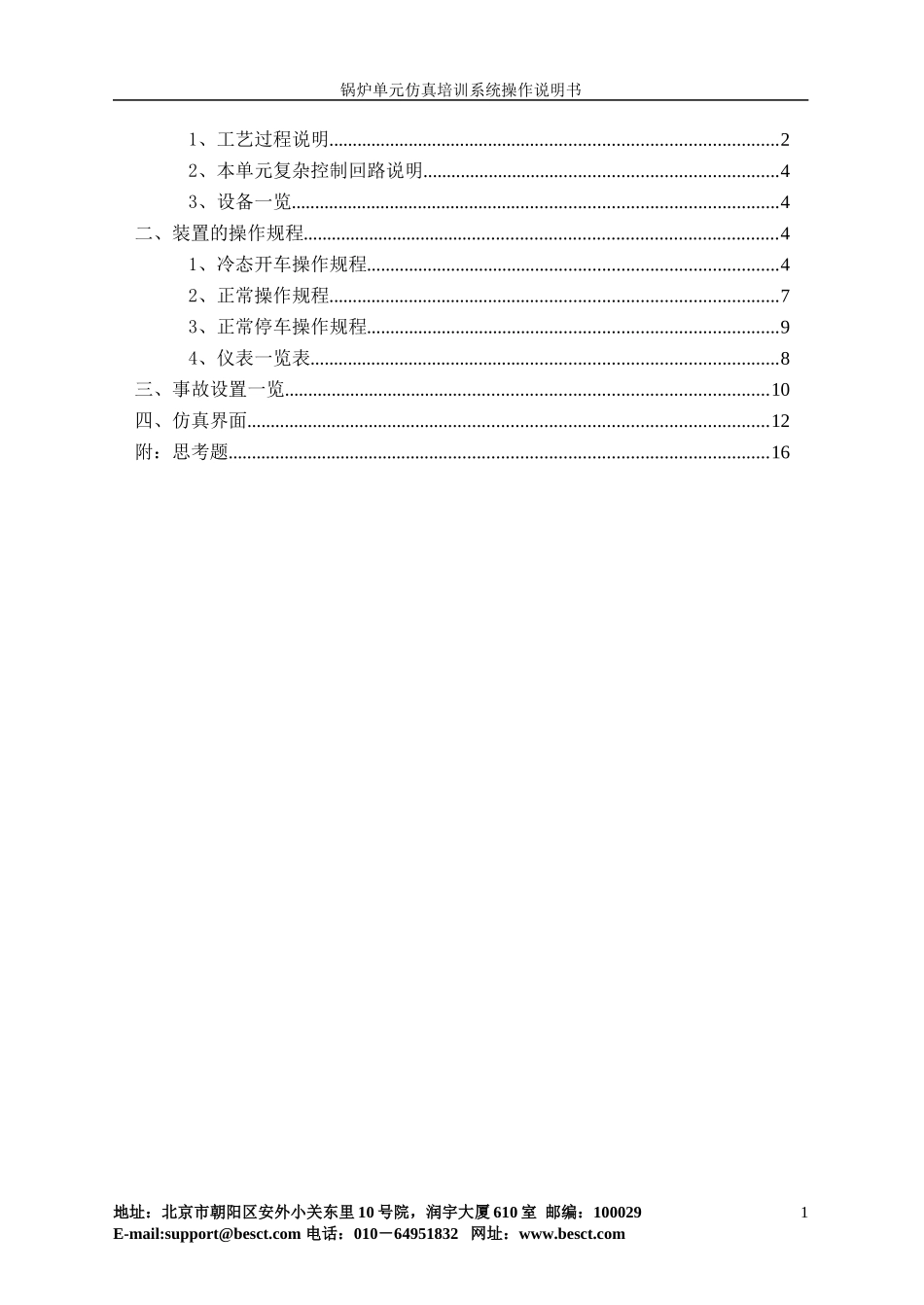

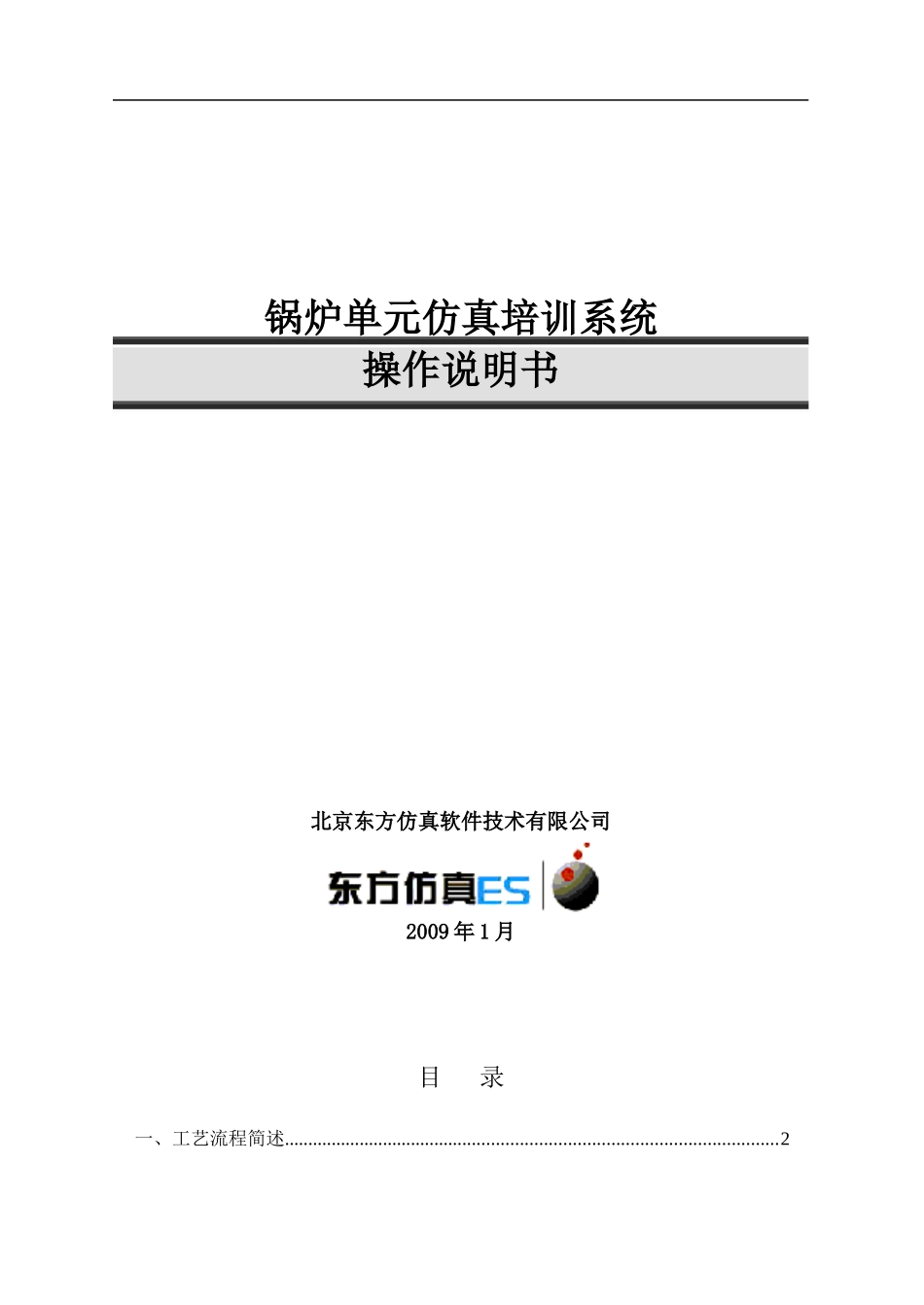

锅炉单元仿真培训系统操作说明书北京东方仿真软件技术有限公司2009年1月目录一、工艺流程简述........................................................................................................2锅炉单元仿真培训系统操作说明书1、工艺过程说明...............................................................................................22、本单元复杂控制回路说明...........................................................................43、设备一览.......................................................................................................4二、装置的操作规程....................................................................................................41、冷态开车操作规程.......................................................................................42、正常操作规程...............................................................................................73、正常停车操作规程.......................................................................................94、仪表一览表...................................................................................................8三、事故设置一览......................................................................................................10四、仿真界面..............................................................................................................12附：思考题..................................................................................................................16地址：北京市朝阳区安外小关东里10号院，润宇大厦610室邮编：100029E-mail:support@besct.com电话：010－64951832网址：www.besct.com1锅炉单元仿真培训系统操作说明书一、工艺流程简述1、工艺过程说明基于燃料（燃料油、燃料气）与空气按一定比例混合即发生燃烧而产生高温火焰并放出大量热量的原理，所谓锅炉主要是通过燃烧后辐射段的火焰和高温烟气对水冷壁的锅炉给水进行加热，使锅炉给水变成饱和水而进入汽包进行气水分离，而从辐射室出来进入对流段的烟气仍具有很高的温度，再通过对流室对来自于汽包的饱和蒸汽进行加热即产生过热蒸汽。本软件为每小时产生六十五吨过热蒸汽锅炉仿真培训而设计。锅炉的主要用途是提供中压蒸汽及消除催化裂化装置再生的CO废气对大气的污染，回收催化装置再生的废气之热能。主要设备为WGZ65/39-6型锅炉，采用自然循环，双汽包结构。锅炉主体由省煤器、上汽包、对流管束、下汽包、下降管、水冷壁、过热器、表面式减温器、联箱组成。省煤器的主要作用是预热锅炉给水，降低排烟温度，提高锅炉热效率。上汽包的主要作用是汽水分离，连接受热面构成正常循环。水冷壁的主要作用是吸收炉膛辐射热。过热器分低温段、高温段过热器，其主要作用是使饱和蒸汽变成过热蒸汽。减温器的主要作用是微调过热蒸汽的温度（调整范围约10～33℃）。锅炉设有一套完整的燃烧设备，可以适应燃料气、燃料油、液态烃等多种燃料。根据不同蒸汽压力既可单独烧一种燃料，也可以多种燃料混烧，还可以分别和CO废气混烧。本软件为燃料气、燃料油、液态烃与CO废气混烧仿真。除氧器通过水位调节器LIC101接受外界来水经热力除氧后，一部分经低压水泵P102供全厂各车间，另一部分经高压水泵P101供锅炉用水，除氧器压力由PIC101单回路控制。锅炉给水一部分经减温器回水至省煤器；一部分直接进入省煤器，两路给水调节阀通过过热蒸汽温度调节器TIC101分程控制，被烟气回热至256℃饱和水进入上汽包，再经对流管束至下汽包，再通过下降管进入锅炉水冷壁，吸收炉膛辐射热使其在水冷壁里变成汽水混合物，然后进入上汽包进行汽水分离。锅炉总给水量由上汽包液位调节器LIC102单回路控制。256℃的饱和蒸汽经过低温段过热器（通过烟气换热）、减温器（锅炉给水减温）、高温段过热器（通过烟气换热），变成447℃...
