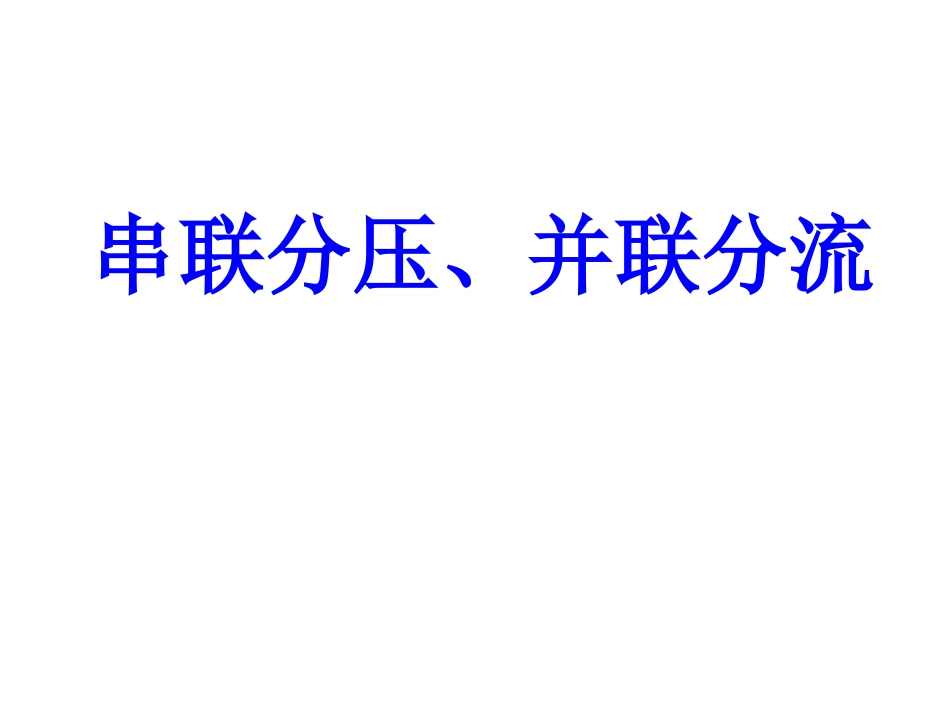

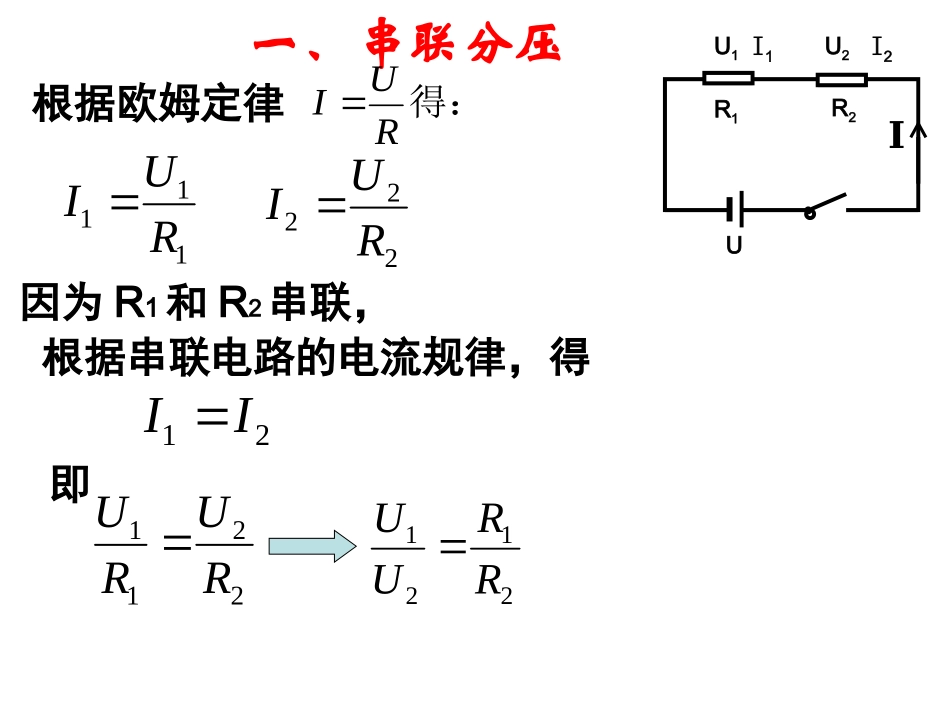

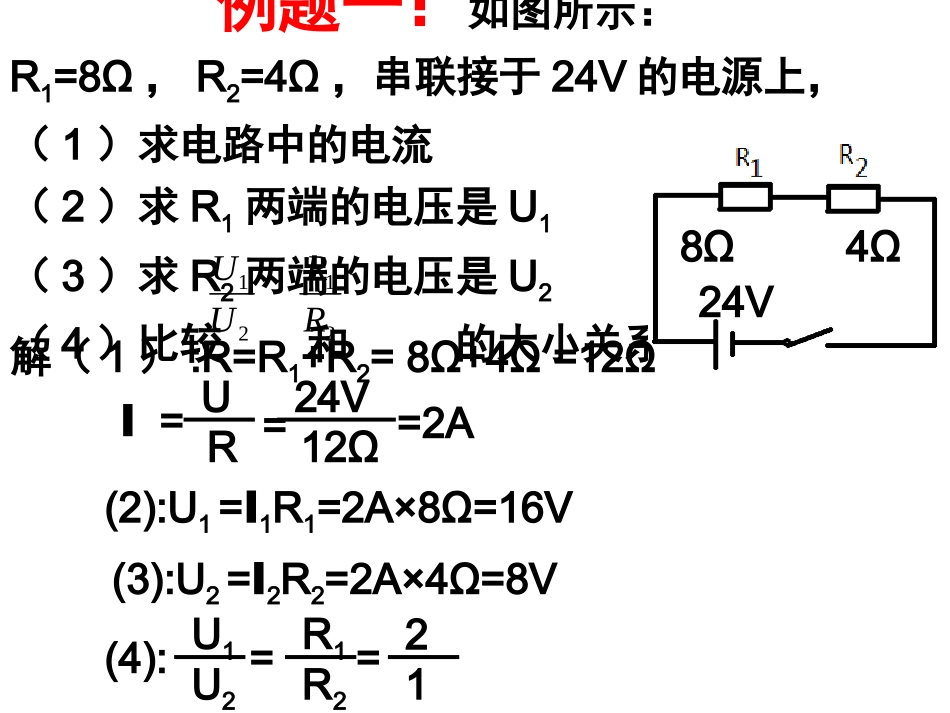

串联分压、并联分流例题一:如图所示:R1=8Ω,R2=4Ω,串联接于24V的电源上,(1)求电路中的电流(2)求R1两端的电压是U1(3)求R2两端的电压是U2(4)比较和的大小关系21UU21RR8Ω4Ω24V解(1):R=R1+R2=8Ω+4Ω=12ΩURⅠ==24V12Ω=2A(2):U1=Ⅰ1R1=2A×8Ω=16V(3):U2=Ⅰ2R2=2A×4Ω=8V(4):==U1U2R1R221一、串联分压R1R2IU1U2UI1I2根据欧姆定律得:RUI111RUI222RUI因为R1和R2串联,根据串联电路的电流规律,得21II即2211RURU2121RRUU串联电路中,电阻越大,分得的电压越大。若R1>R2,则U1>U2若R1=R2,则U1=U2若R1R2,则I1I2UI1R1R2I2IU1U2练习1:R1、R2两只电阻并联,已知R1:R2=4:3,那么它们两端的电压之比U1:U2=_____,通过它们的电流之比I1:I2=______。3:41:1练习2、电源电压不变,当开关S闭合时,电流表的示数为0.8A;开关S断开后,电流表的示数改变了0.5A,则R1:R2的阻值之比为___R1AR2SI=0.8AI2=0.5A分析:根据并联电路分流公式,R1:R2=I2:I1I1=0.3A5:3练习3、如图所示,已知R1=10Ω,R2=30Ω,干路上的电流为4A,电源电压为30V,则R1和R2的电流分别是多少?10Ω30Ω===R2R130Ω10ΩⅠ1Ⅰ2解:由于R1和R2是并联则:31又因为:Ⅰ1+Ⅰ2==4AⅠ所以:Ⅰ1==×4A=3AⅠ3434所以:Ⅰ2==×4A=1AⅠ141430V4A12124.如图所示,电源电压U保持不变,在甲、乙两处分别接人电压表,闭合开关S,测得U甲:U乙=1:3;断开开关S,拆去电压表,并在甲、乙两处分别接入电流表,此时I甲:I乙是:()A.3:1B.1:3C.1:1D.4:3VVAAB5、电源电压保持不变,电阻R1:R2=2:3。则S闭合时,甲、乙两电压表示数之比U甲:U乙与S断开时甲、乙两电流表示数之比I甲:I乙分别是()甲乙R1R2SA.3:2,1:1B.2:3,3:2C.2:3,2:3D.3:2,2:3c例1电源电压保持不变,开关S1、S2都闭合时,电压表的示数为6V;只闭合S1时,电压表的示数为2V,则两个电阻的阻值之比R1:R2=______。VR1R2S1S2U=6VU1=2VU2=4V分析:开关S1、S2都闭合时,只有R1,而R2被短路,电压表示数为电源电压。只闭合S1时,R1,R2串联,根据串联分压公式,求R1:R2即为求U1:U2。1:2串联并联电路图电流规律电压规律电阻规律电阻规律分配规律(串联分压)(并联分流)归纳:电流、电压、电阻及分配规律I=I1=I2I=I1+I2U=U1+U2U=U1=U2=1R总1R1+1R2R1R2R1+R2R总=R总=R1+R2
