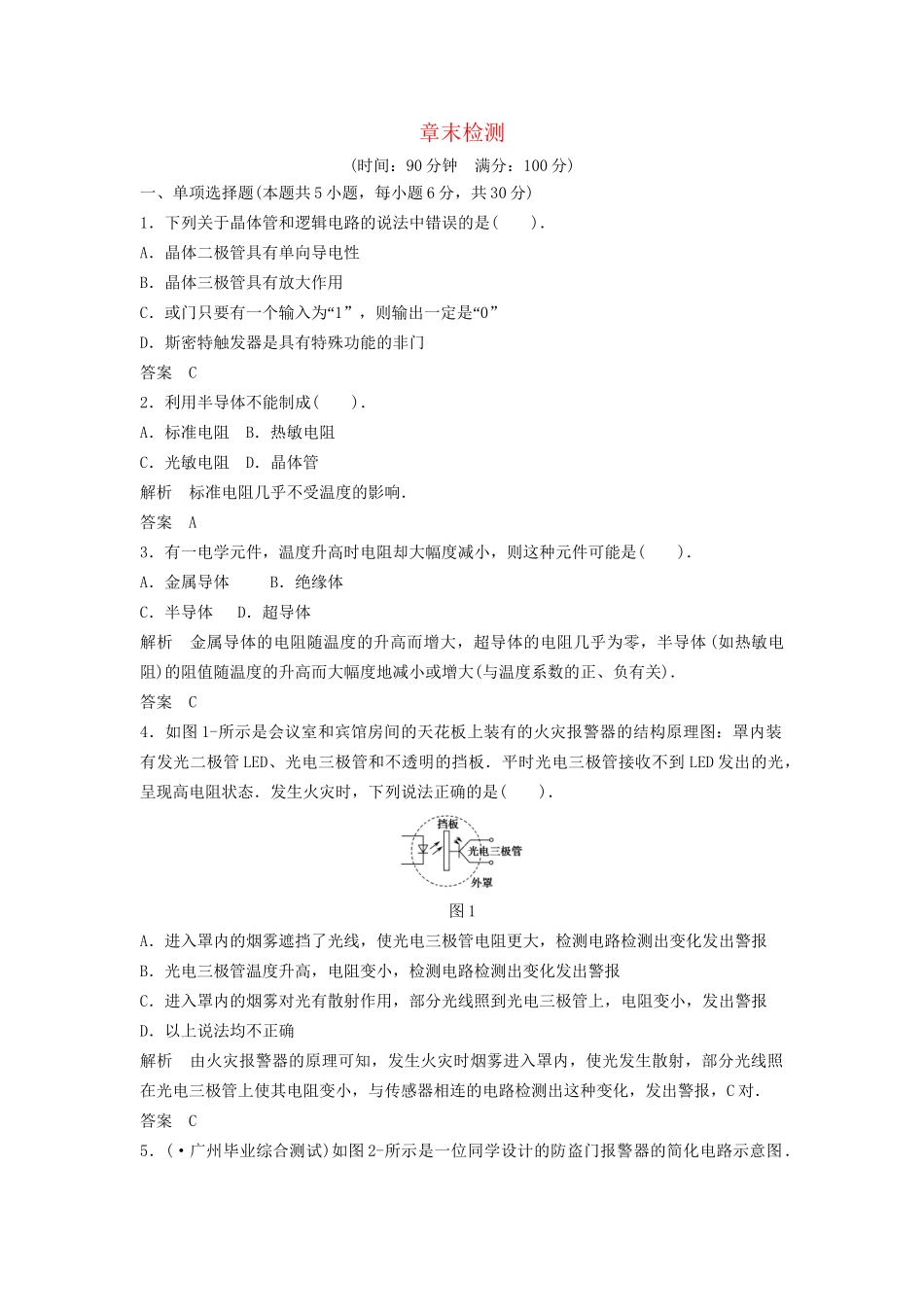

章末检测(时间：90分钟满分：100分)一、单项选择题(本题共5小题，每小题6分，共30分)1．下列关于晶体管和逻辑电路的说法中错误的是()．A．晶体二极管具有单向导电性B．晶体三极管具有放大作用C“．或门只要有一个输入为1”“，则输出一定是0”D．斯密特触发器是具有特殊功能的非门答案C2．利用半导体不能制成()．A．标准电阻B．热敏电阻C．光敏电阻D．晶体管解析标准电阻几乎不受温度的影响．答案A3．有一电学元件，温度升高时电阻却大幅度减小，则这种元件可能是()．A．金属导体B．绝缘体C．半导体D．超导体解析金属导体的电阻随温度的升高而增大，超导体的电阻几乎为零，半导体(如热敏电阻)的阻值随温度的升高而大幅度地减小或增大(与温度系数的正、负有关)．答案C4．如图1-所示是会议室和宾馆房间的天花板上装有的火灾报警器的结构原理图：罩内装有发光二极管LED、光电三极管和不透明的挡板．平时光电三极管接收不到LED发出的光，呈现高电阻状态．发生火灾时，下列说法正确的是()．图1A．进入罩内的烟雾遮挡了光线，使光电三极管电阻更大，检测电路检测出变化发出警报B．光电三极管温度升高，电阻变小，检测电路检测出变化发出警报C．进入罩内的烟雾对光有散射作用，部分光线照到光电三极管上，电阻变小，发出警报D．以上说法均不正确解析由火灾报警器的原理可知，发生火灾时烟雾进入罩内，使光发生散射，部分光线照在光电三极管上使其电阻变小，与传感器相连的电路检测出这种变化，发出警报，C对．答案C5．(·广州毕业综合测试)如图2-所示是一位同学设计的防盗门报警器的简化电路示意图．门打开时，红外光敏电阻R3受到红外线照射，电阻减小；门关闭会遮蔽红外线源(红外线源没有画出)．经实际试验，灯的亮灭能反映门的开、关状态．门打开时两灯的发光情况以及R2两端电压UR2与门关闭时相比()．图2-A．红灯亮，UR2变大B．绿灯亮，UR2变大C．绿灯亮，UR2变小D．红灯亮，UR2变小解析门打开R3减小，导致R总减小和I总增加，Ur和UR1变大，UR2＝E－(UR1＋Ur)减小，IR3＝I总－增加，电磁继电器磁性增强把衔铁拉下，红灯亮，绿灯灭，A、B、C均错误，D正确．答案D二、双项选择题(本题共5小题，每小题8分，共40分)6．下列关于光传感器应用的说法中正确的是()．A．火灾报警器是利用烟雾对光的阻挡来工作的B．火灾报警器中的光电三极管平时收不到LED发出的光，呈现高电阻状态C．机械式鼠标器的传感器是红外发射管D．当鼠标器在桌面上移动时，红外接收管收到的是断续的红外线脉冲解析火灾报警器是利用烟雾对光的漫反射工作的，故A不正确，光电三极管收不到LED发出的光处于断路状态(呈高阻状态)，B正确；机械式鼠标器的传感器是红外接收器，C错；鼠标器移动时，码盘转动，红外线接收器收到的是不连续的脉冲信号，故D正确．答案BD7．下列说法中不正确的是()．A．话筒是一种常用的声传感器，其作用是将电信号转换为声信号B．电熨斗能够自动控制温度的原因是它装有双金属片C．电子秤所使用的测力装置是温度传感器D．热敏电阻能够把温度这个热学量转换为电阻这个电学量解析话筒是声传感器，能得声音信号转换成电信号，故A错．电子秤是利用力传感器，故C错．答案AC8．常用的测温仪使用的测温元件可以是()．A．金属热电阻B．红外线敏感元件C．光敏电阻D．发光二极管解析测温仪使用的元件应是对温度感受敏感元件．故A、B正确．答案AB9.如图3-所示为一种自动跳闸的闸刀开关，O是转轴，A是绝缘手柄，C是闸刀卡口，M、N接电源线，闸刀处于垂直纸面向里、磁感应强度B＝1T的匀强磁场中，C、O间距离为10cm.当磁场力为0.2N时，闸刀开关会自动跳开．则要使闸刀开关能跳开，CO中通过的电流的大小和方向为()．图3A．电流方向C→DB．电流方向O→CC．电流大小为2AD．电流大小为1A解析只有当OC受到向左的安培力时，闸门才能自动跳开，根据左手定则知电流的方向是O→C，CO所受安培力大小为F安＝BIL＝1×I×0.1N＝0.2N，从而解得I＝2A.答案BC10.全自动洗衣机中的排水阀是由程序控制器控制其动作的，当进行排水和脱水工序时，控制铁芯1的线圈通电，使铁芯2运动，从而牵引排水阀的阀门，排除污水(如图4所示)．以下说法中...
