真空皮带脱水机使用说明书VIP免费

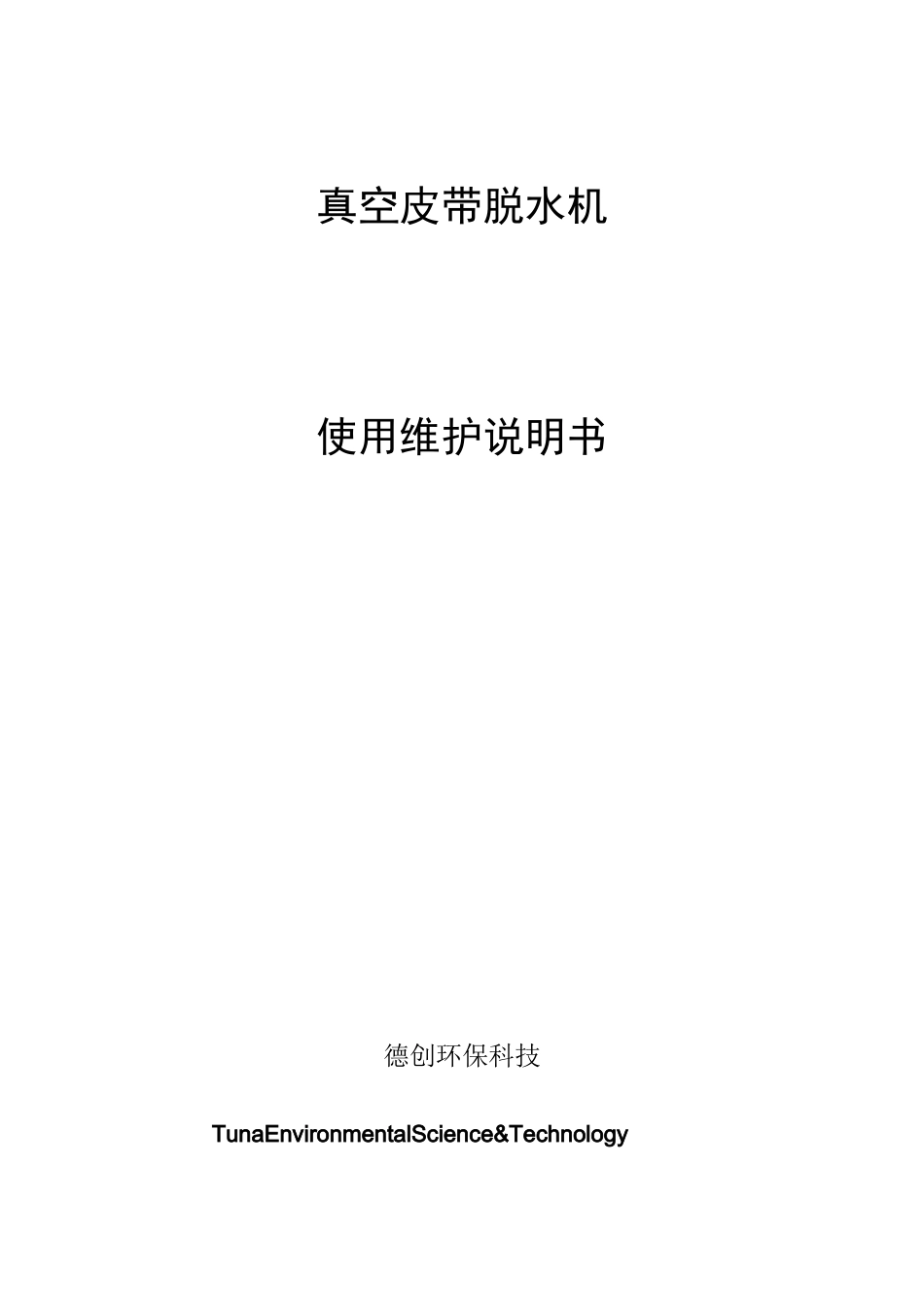

真空皮带脱水机使用说明书_第1页
1/15

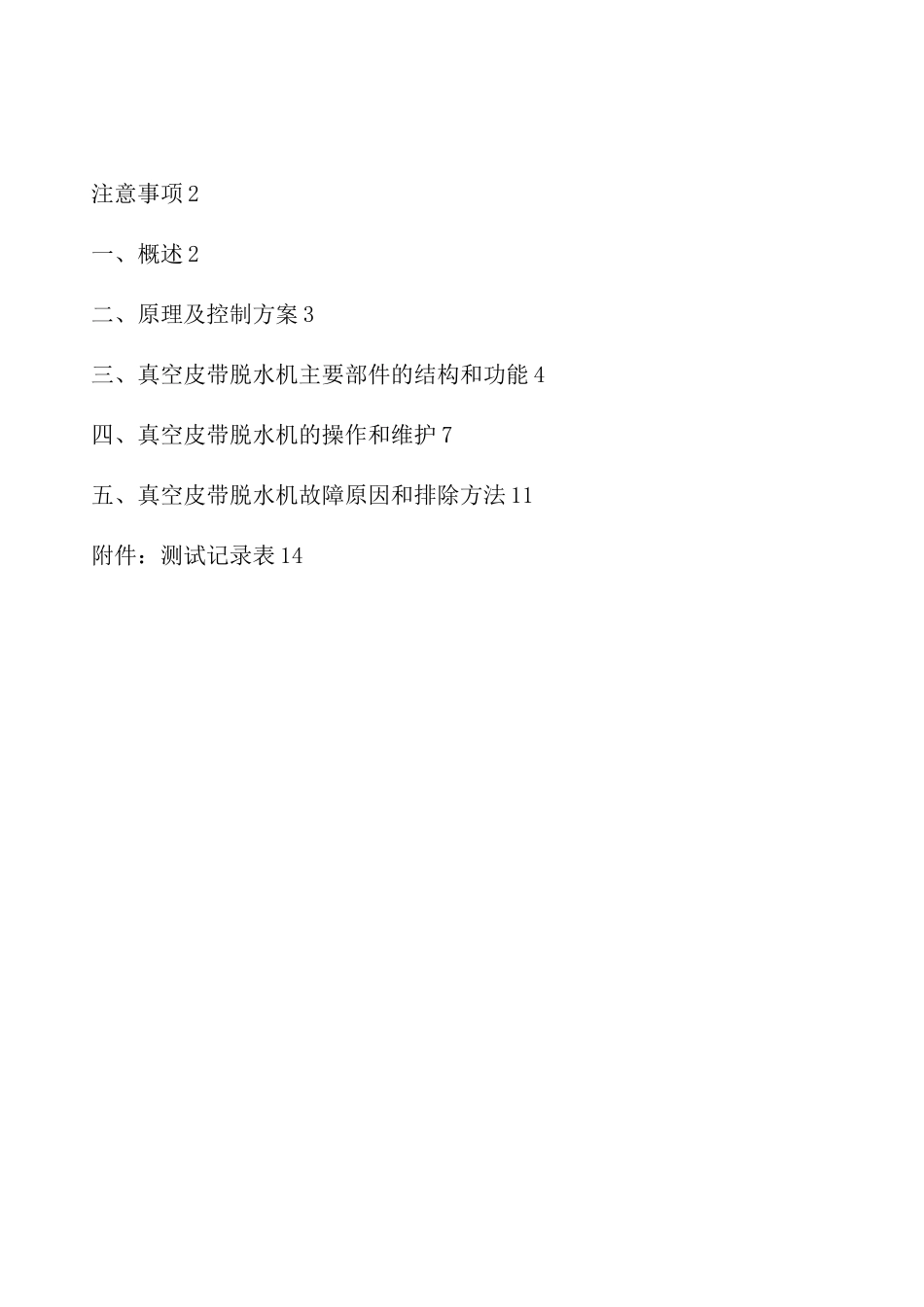

真空皮带脱水机使用说明书_第2页
2/15

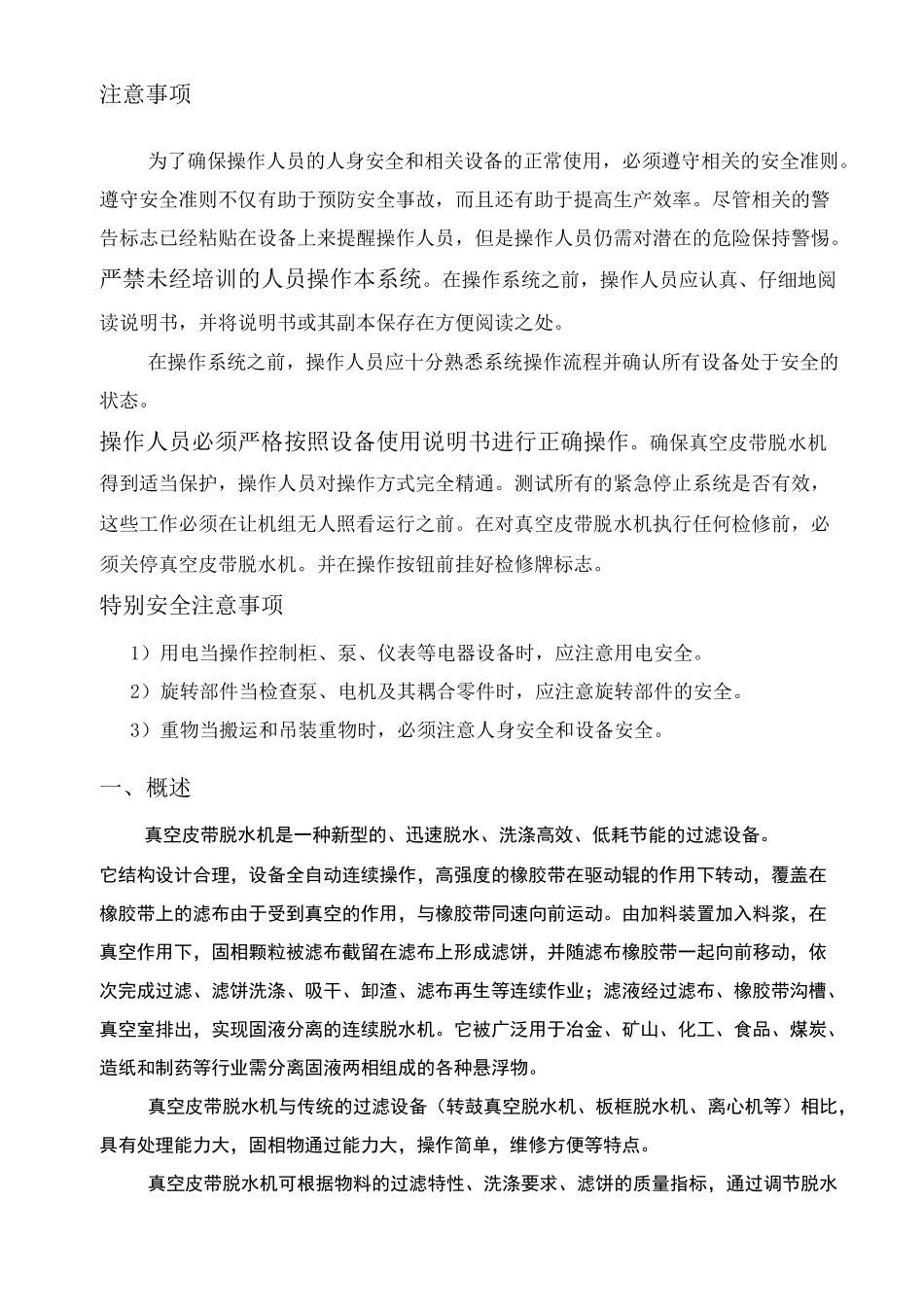

真空皮带脱水机使用说明书_第3页
3/15
真空皮带脱水机使用维护说明书德创环保科技TunaEnvironmentalScience&Technology注意事项2一、概述2二、原理及控制方案3三、真空皮带脱水机主要部件的结构和功能4四、真空皮带脱水机的操作和维护7五、真空皮带脱水机故障原因和排除方法11附件:测试记录表14注意事项为了确保操作人员的人身安全和相关设备的正常使用,必须遵守相关的安全准则。遵守安全准则不仅有助于预防安全事故,而且还有助于提高生产效率。尽管相关的警告标志已经粘贴在设备上来提醒操作人员,但是操作人员仍需对潜在的危险保持警惕。严禁未经培训的人员操作本系统。在操作系统之前,操作人员应认真、仔细地阅读说明书,并将说明书或其副本保存在方便阅读之处。在操作系统之前,操作人员应十分熟悉系统操作流程并确认所有设备处于安全的状态。操作人员必须严格按照设备使用说明书进行正确操作。确保真空皮带脱水机得到适当保护,操作人员对操作方式完全精通。测试所有的紧急停止系统是否有效,这些工作必须在让机组无人照看运行之前。在对真空皮带脱水机执行任何检修前,必须关停真空皮带脱水机。并在操作按钮前挂好检修牌标志。特别安全注意事项1)用电当操作控制柜、泵、仪表等电器设备时,应注意用电安全。2)旋转部件当检查泵、电机及其耦合零件时,应注意旋转部件的安全。3)重物当搬运和吊装重物时,必须注意人身安全和设备安全。一、概述真空皮带脱水机是一种新型的、迅速脱水、洗涤高效、低耗节能的过滤设备。它结构设计合理,设备全自动连续操作,高强度的橡胶带在驱动辊的作用下转动,覆盖在橡胶带上的滤布由于受到真空的作用,与橡胶带同速向前运动。由加料装置加入料浆,在真空作用下,固相颗粒被滤布截留在滤布上形成滤饼,并随滤布橡胶带一起向前移动,依次完成过滤、滤饼洗涤、吸干、卸渣、滤布再生等连续作业;滤液经过滤布、橡胶带沟槽、真空室排出,实现固液分离的连续脱水机。它被广泛用于冶金、矿山、化工、食品、煤炭、造纸和制药等行业需分离固液两相组成的各种悬浮物。真空皮带脱水机与传统的过滤设备(转鼓真空脱水机、板框脱水机、离心机等)相比,具有处理能力大,固相物通过能力大,操作简单,维修方便等特点。真空皮带脱水机可根据物料的过滤特性、洗涤要求、滤饼的质量指标,通过调节脱水机的滤布、操作真空度、滤带速度、洗涤水用量和过滤、洗涤及抽干区的长度保证设备在最佳的操作状态下运行。真空皮带脱水机适用于沉降速度快、颗粒粒径分布宽、滤饼湿含量要求高的场合,对于易过滤的物料和要求处理量大的场合更显示其优越性。它特别适用于燃煤电厂湿法烟气脱硫工艺中的石膏脱水系统,在烟气脱硫石膏脱水得到广泛使用。二、工作原理及控制方案1、系统流程图(见PI图)真空泵经气液分离器、真空总管与真空皮带脱水机真空系统相连接,使脱水机真空盒形成真空。石膏浆料由加料器均布于脱水机的滤布上,在真空推动力的作用下进行抽滤。水平设置的过滤面使较大的固体颗粒首先沉降到滤布上,在滤布上形成一层空隙较大的滤饼,它有利于降低过滤的阻力,同时对细小的颗粒有一定的捕集作用,从而提高滤液的澄清度,减少滤布的堵塞。滤液穿过滤布和橡胶带上的出液孔进入真空盒,再由真空盒侧面的排液管进入真空总管,最后由气液分离器回收。留在滤布上的固体颗粒形成滤饼,滤布托着滤饼在橡胶带上平稳的向前移动,依次经过过滤区、洗涤区、抽干区,最后在脱水机卸料端处卸去滤饼。当滤布和橡胶带通过驱动辊后,两者分开,滤饼的排卸在脱水机的最末端处,利用滤布在卸料辊上的曲率半径的变化和薄片型刮刀将滤饼从滤布上剥离卸除。橡胶带、滤布分别被清洗再生,滤布经紧、纠偏装置重新回到进料端,开始新的作业。真空皮带脱水机中移动的橡胶带与固定的摩擦块之间有两条两面摩擦系数不同的摩擦带,摩擦带与安装在真空盒上的摩擦块之间的密封采用水密封结构。在摩擦块的沟槽入低压水,既起到密封作用,又起到润滑作用,以确保真空密封和减少摩擦块和摩擦带的磨损。真空皮带脱水机的支撑采用水润滑结构,即在真空盒两侧设有水润滑支撑平台,在润滑支撑平台的中间通入低压水,使橡胶带和水润滑平...
