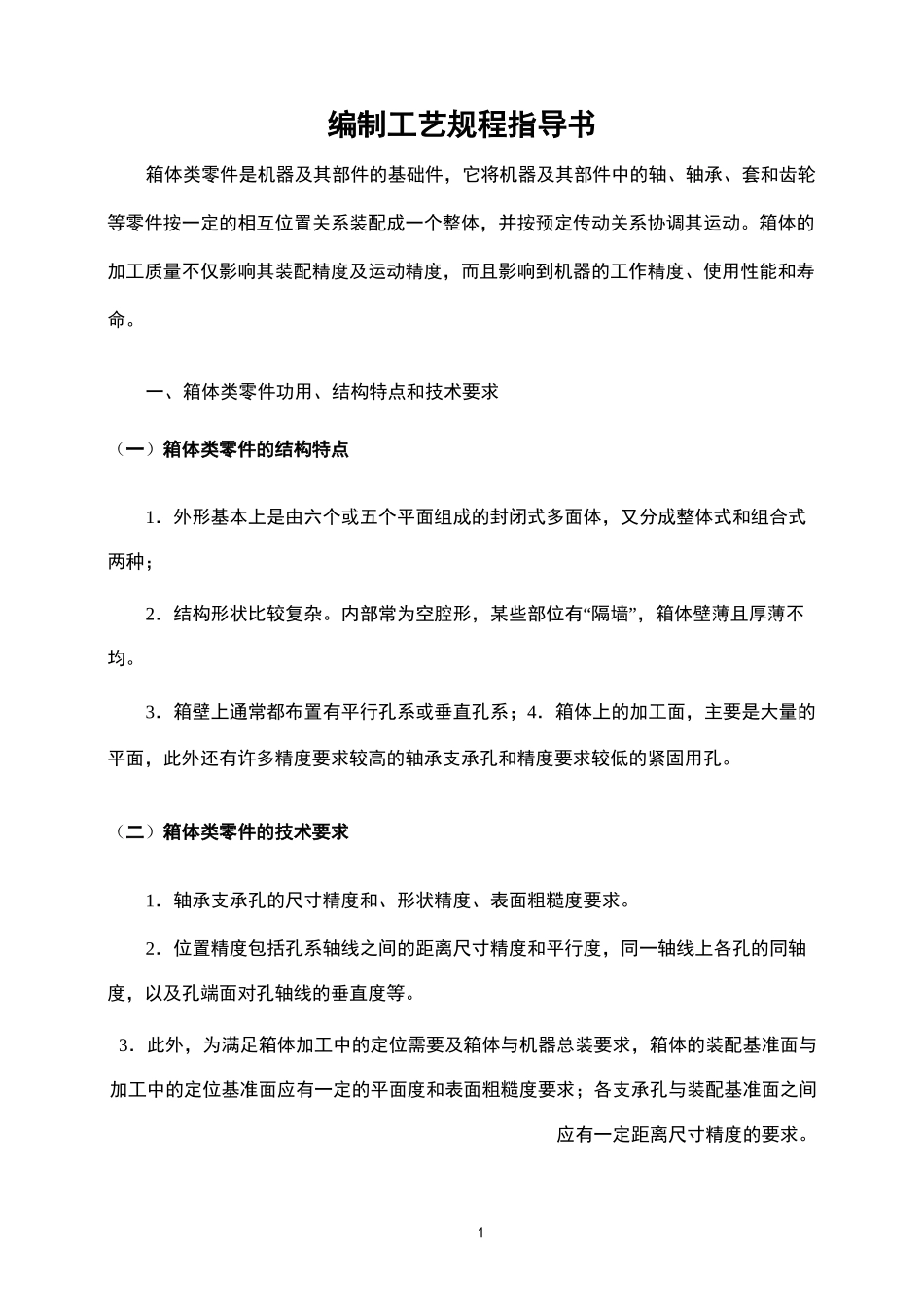

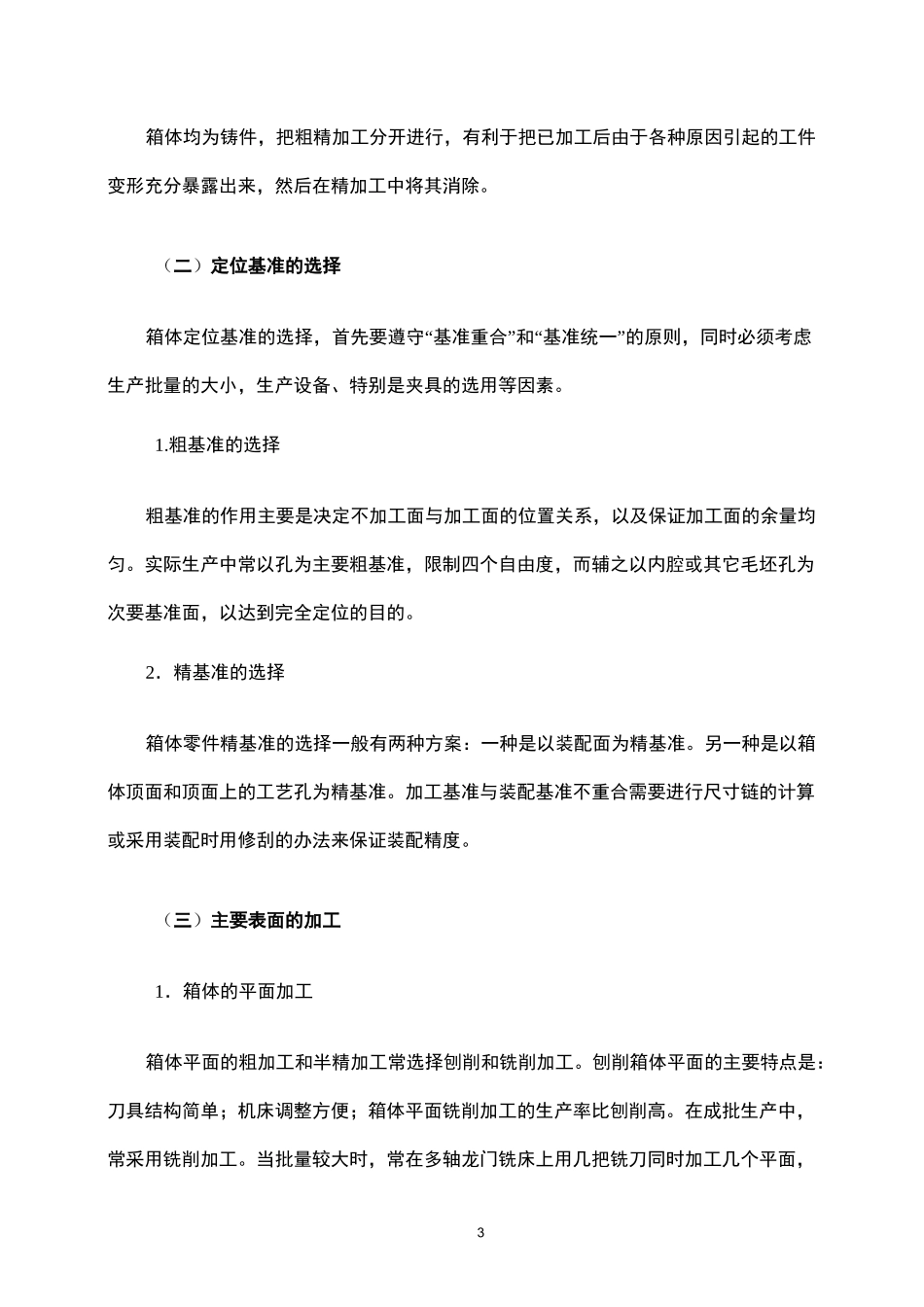

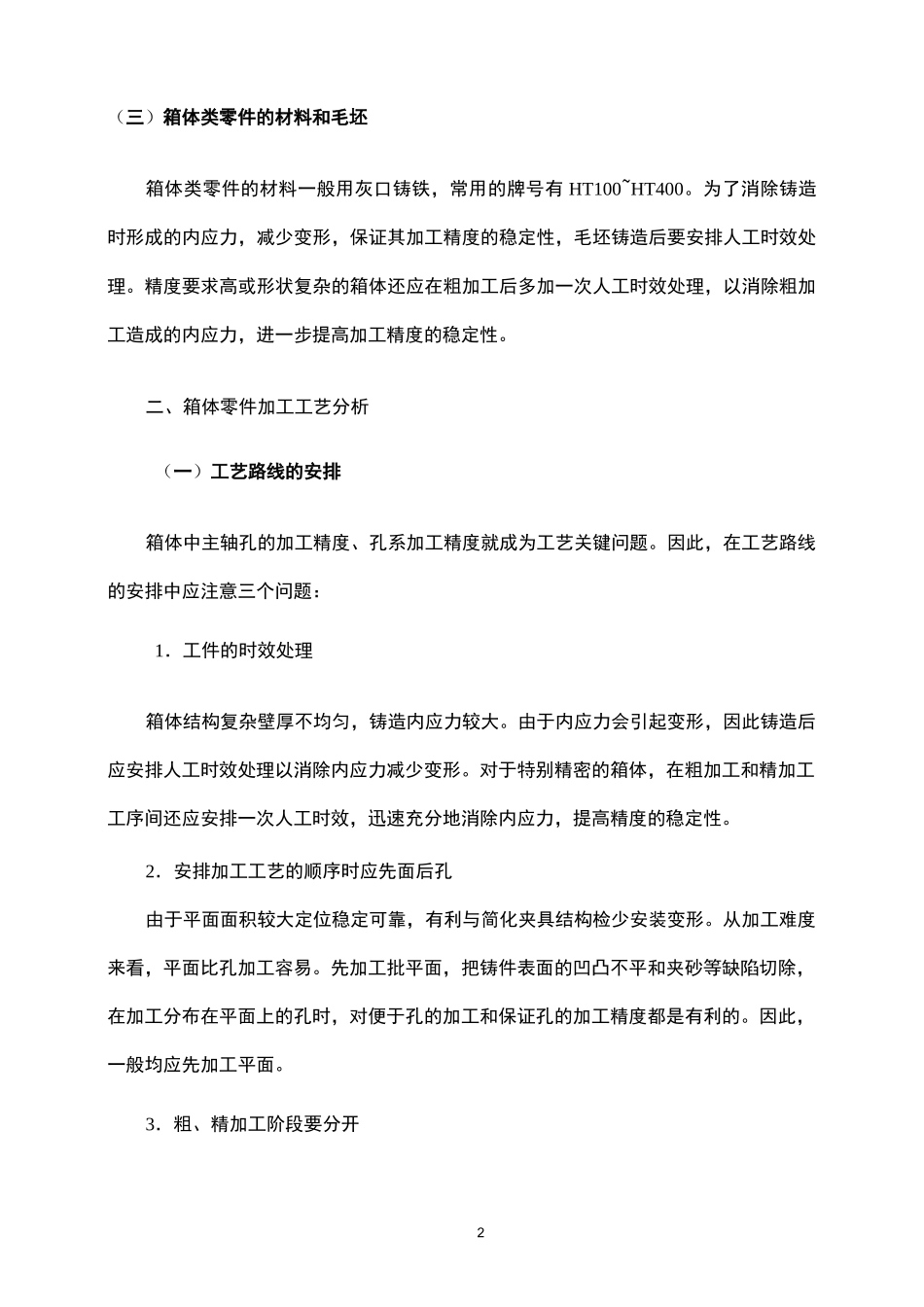

1编制工艺规程指导书箱体类零件是机器及其部件的基础件，它将机器及其部件中的轴、轴承、套和齿轮等零件按一定的相互位置关系装配成一个整体，并按预定传动关系协调其运动。箱体的加工质量不仅影响其装配精度及运动精度，而且影响到机器的工作精度、使用性能和寿命。一、箱体类零件功用、结构特点和技术要求（一）箱体类零件的结构特点1．外形基本上是由六个或五个平面组成的封闭式多面体，又分成整体式和组合式两种；2．结构形状比较复杂。内部常为空腔形，某些部位有“隔墙”，箱体壁薄且厚薄不均。3．箱壁上通常都布置有平行孔系或垂直孔系；4．箱体上的加工面，主要是大量的平面，此外还有许多精度要求较高的轴承支承孔和精度要求较低的紧固用孔。（二）箱体类零件的技术要求1．轴承支承孔的尺寸精度和、形状精度、表面粗糙度要求。2．位置精度包括孔系轴线之间的距离尺寸精度和平行度，同一轴线上各孔的同轴度，以及孔端面对孔轴线的垂直度等。3．此外，为满足箱体加工中的定位需要及箱体与机器总装要求，箱体的装配基准面与加工中的定位基准面应有一定的平面度和表面粗糙度要求；各支承孔与装配基准面之间应有一定距离尺寸精度的要求。2（三）箱体类零件的材料和毛坯箱体类零件的材料一般用灰口铸铁，常用的牌号有HT100~HT400。为了消除铸造时形成的内应力，减少变形，保证其加工精度的稳定性，毛坯铸造后要安排人工时效处理。精度要求高或形状复杂的箱体还应在粗加工后多加一次人工时效处理，以消除粗加工造成的内应力，进一步提高加工精度的稳定性。二、箱体零件加工工艺分析（一）工艺路线的安排箱体中主轴孔的加工精度、孔系加工精度就成为工艺关键问题。因此，在工艺路线的安排中应注意三个问题：1．工件的时效处理箱体结构复杂壁厚不均匀，铸造内应力较大。由于内应力会引起变形，因此铸造后应安排人工时效处理以消除内应力减少变形。对于特别精密的箱体，在粗加工和精加工工序间还应安排一次人工时效，迅速充分地消除内应力，提高精度的稳定性。2．安排加工工艺的顺序时应先面后孔由于平面面积较大定位稳定可靠，有利与简化夹具结构检少安装变形。从加工难度来看，平面比孔加工容易。先加工批平面，把铸件表面的凹凸不平和夹砂等缺陷切除，在加工分布在平面上的孔时，对便于孔的加工和保证孔的加工精度都是有利的。因此，一般均应先加工平面。3．粗、精加工阶段要分开3箱体均为铸件，把粗精加工分开进行，有利于把已加工后由于各种原因引起的工件变形充分暴露出来，然后在精加工中将其消除。（二）定位基准的选择箱体定位基准的选择，首先要遵守“基准重合”和“基准统一”的原则，同时必须考虑生产批量的大小，生产设备、特别是夹具的选用等因素。1.粗基准的选择粗基准的作用主要是决定不加工面与加工面的位置关系，以及保证加工面的余量均匀。实际生产中常以孔为主要粗基准，限制四个自由度，而辅之以内腔或其它毛坯孔为次要基准面，以达到完全定位的目的。2．精基准的选择箱体零件精基准的选择一般有两种方案：一种是以装配面为精基准。另一种是以箱体顶面和顶面上的工艺孔为精基准。加工基准与装配基准不重合需要进行尺寸链的计算或采用装配时用修刮的办法来保证装配精度。（三）主要表面的加工1．箱体的平面加工箱体平面的粗加工和半精加工常选择刨削和铣削加工。刨削箱体平面的主要特点是：刀具结构简单；机床调整方便；箱体平面铣削加工的生产率比刨削高。在成批生产中，常采用铣削加工。当批量较大时，常在多轴龙门铣床上用几把铣刀同时加工几个平面，4即保证了平面间的位置精度，又提高了生产率。2．主轴孔的加工由于主轴孔的精度比其它轴孔精度高，表面粗糙度值比其它轴孔小，故应在其它轴孔加工后再单独进行主轴孔的精加工（或光整加工）。孔的精加工方案有：精镗、浮动镗；金刚镗、珩磨；金刚镗、滚压。3．孔系加工平行孔系主要技术要求是各平行孔中心线之间以及孔中心线与基准面之间的尺寸精度和平行精度根据生产类型的不同，可以在普通镗床上或专用镗床上加工。单件小批生产箱体时，为保证孔距精度主要采用划线法。成批或大量生产箱体时，加工孔系都采...
