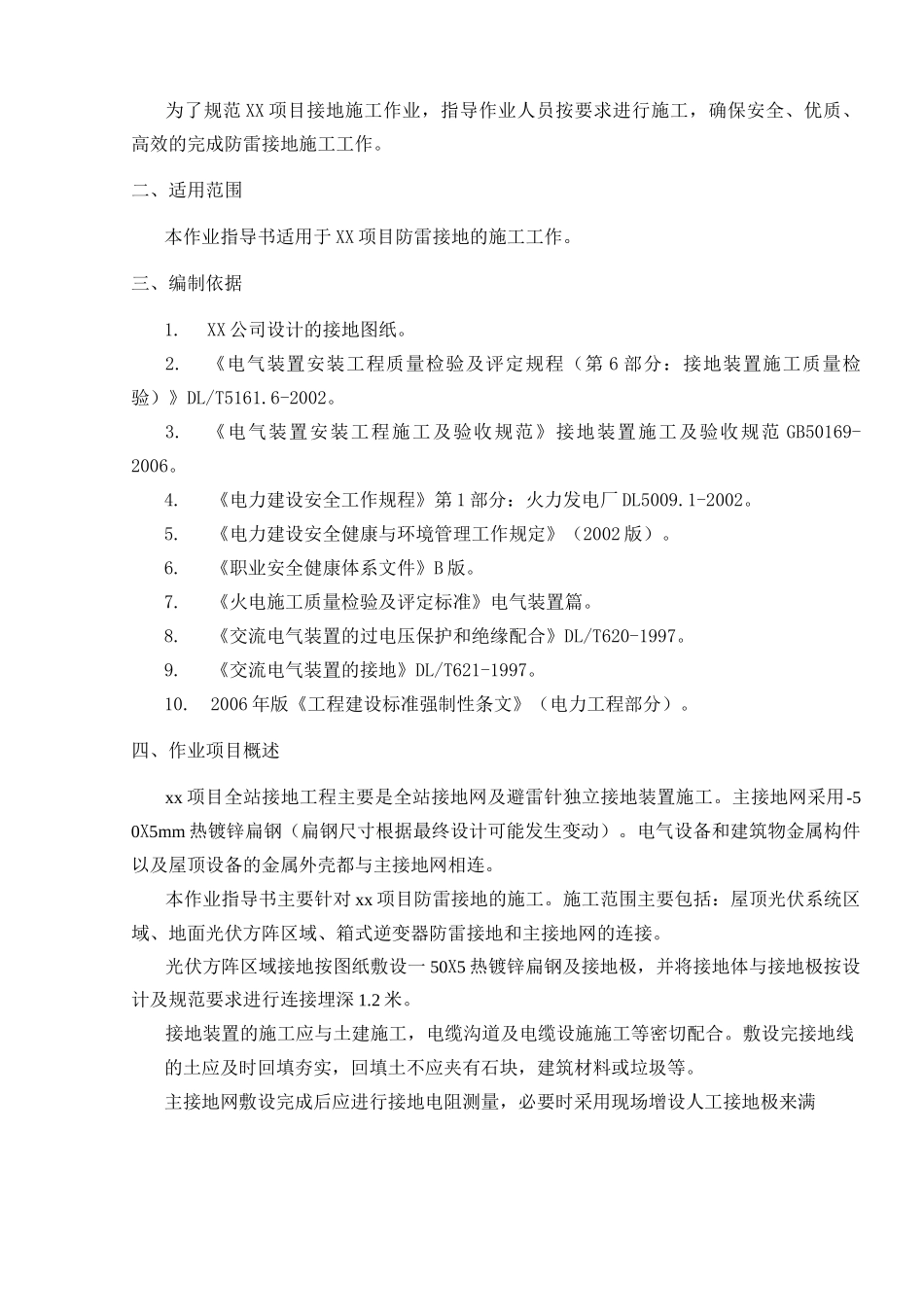

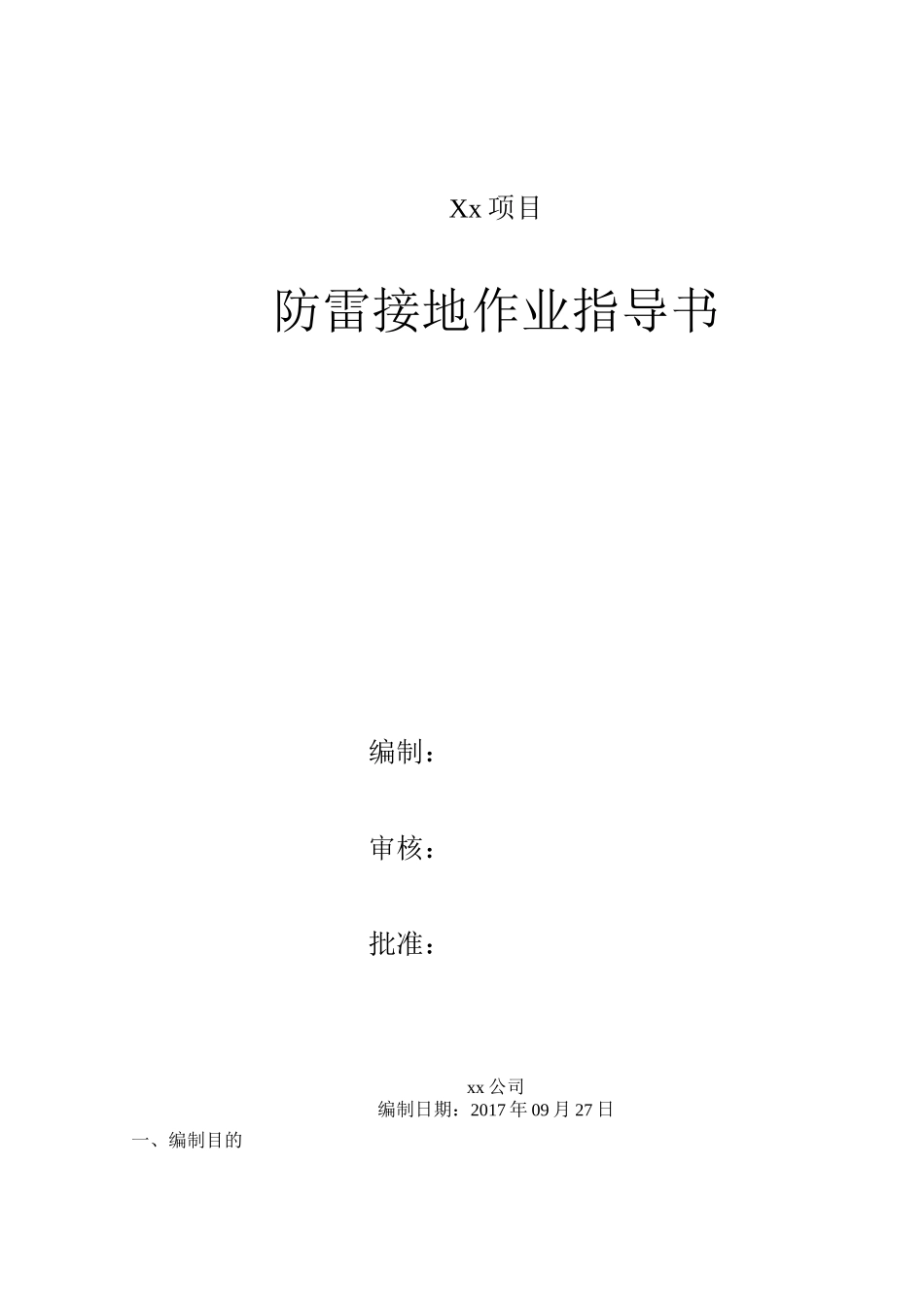

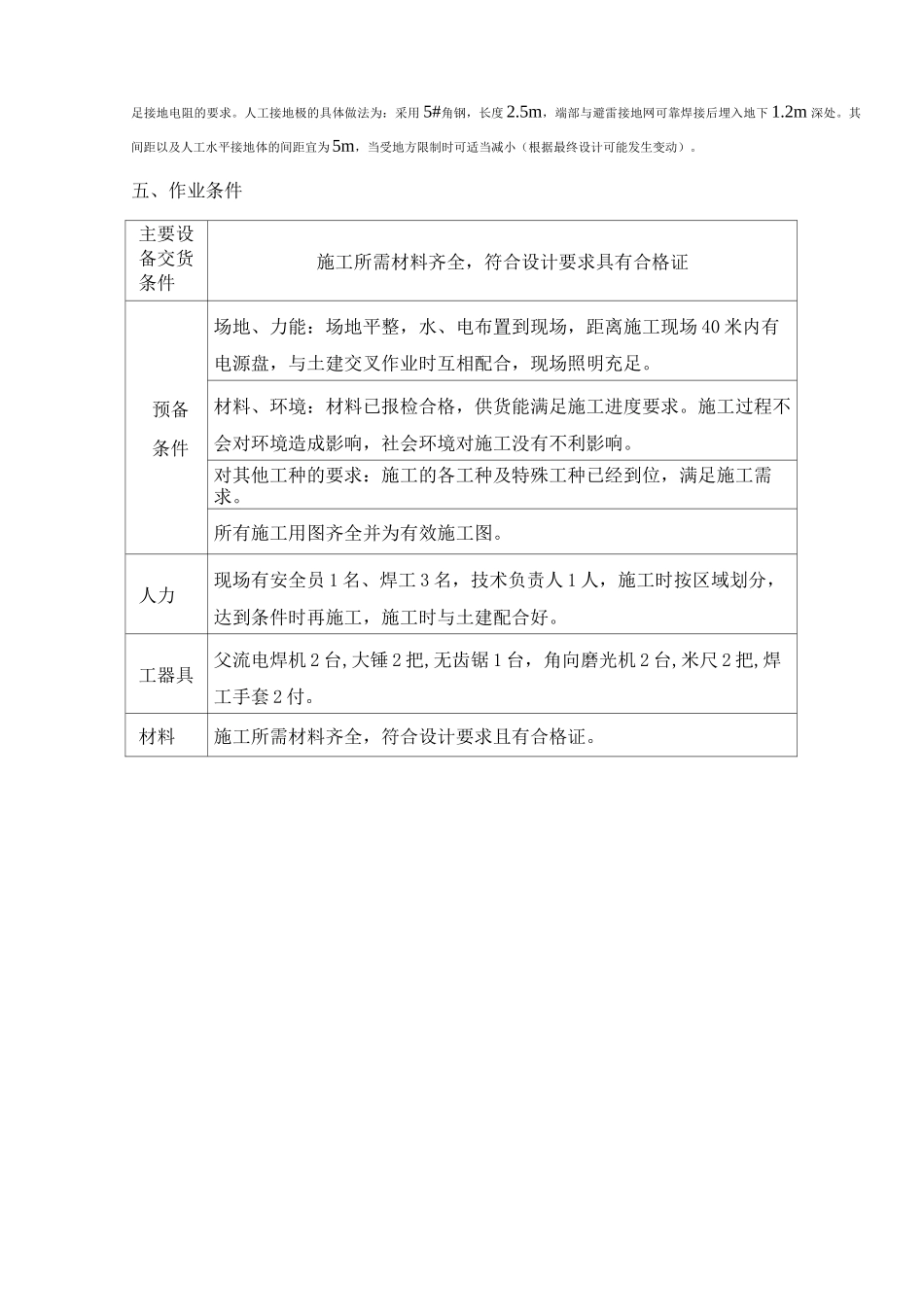

Xx项目防雷接地作业指导书编制：审核：批准：xx公司编制日期：2017年09月27日一、编制目的为了规范XX项目接地施工作业，指导作业人员按要求进行施工，确保安全、优质、高效的完成防雷接地施工工作。二、适用范围本作业指导书适用于XX项目防雷接地的施工工作。三、编制依据1.XX公司设计的接地图纸。2.《电气装置安装工程质量检验及评定规程（第6部分：接地装置施工质量检验）》DL/T5161.6-2002。3.《电气装置安装工程施工及验收规范》接地装置施工及验收规范GB50169-2006。4.《电力建设安全工作规程》第1部分：火力发电厂DL5009.1-2002。5.《电力建设安全健康与环境管理工作规定》（2002版）。6.《职业安全健康体系文件》B版。7.《火电施工质量检验及评定标准》电气装置篇。8.《交流电气装置的过电压保护和绝缘配合》DL/T620-1997。9.《交流电气装置的接地》DL/T621-1997。10.2006年版《工程建设标准强制性条文》（电力工程部分）。四、作业项目概述xx项目全站接地工程主要是全站接地网及避雷针独立接地装置施工。主接地网采用-50X5mm热镀锌扁钢（扁钢尺寸根据最终设计可能发生变动）。电气设备和建筑物金属构件以及屋顶设备的金属外壳都与主接地网相连。本作业指导书主要针对xx项目防雷接地的施工。施工范围主要包括：屋顶光伏系统区域、地面光伏方阵区域、箱式逆变器防雷接地和主接地网的连接。光伏方阵区域接地按图纸敷设一50X5热镀锌扁钢及接地极，并将接地体与接地极按设计及规范要求进行连接埋深1.2米。接地装置的施工应与土建施工，电缆沟道及电缆设施施工等密切配合。敷设完接地线的土应及时回填夯实，回填土不应夹有石块，建筑材料或垃圾等。主接地网敷设完成后应进行接地电阻测量，必要时采用现场增设人工接地极来满足接地电阻的要求。人工接地极的具体做法为：采用5#角钢，长度2.5m，端部与避雷接地网可靠焊接后埋入地下1.2m深处。其间距以及人工水平接地体的间距宜为5m，当受地方限制时可适当减小（根据最终设计可能发生变动）。五、作业条件主要设备交货条件施工所需材料齐全，符合设计要求具有合格证预备条件场地、力能：场地平整，水、电布置到现场，距离施工现场40米内有电源盘，与土建交叉作业时互相配合，现场照明充足。材料、环境：材料已报检合格，供货能满足施工进度要求。施工过程不会对环境造成影响，社会环境对施工没有不利影响。对其他工种的要求：施工的各工种及特殊工种已经到位，满足施工需求。所有施工用图齐全并为有效施工图。人力现场有安全员1名、焊工3名，技术负责人1人，施工时按区域划分，达到条件时再施工，施工时与土建配合好。工器具父流电焊机2台,大锤2把,无齿锯1台，角向磨光机2台,米尺2把,焊工手套2付。材料施工所需材料齐全，符合设计要求且有合格证。六、主要工序施工及技术方案6.1施工工序流程图6.2施工工序卡接地极制作工序卡序号及步骤名称主要作业方法和操作要求工艺质量要求1.热镀锌角钢下料用无齿锯将L50X50X5的热镀锌角钢锯成2.5米长一根，接地极下端的尖端斜边长度应为100mm。（根据最终设计方案角钢尺寸可能发生变动）2.抱箍制作按图纸尺寸要求，将-40X4热镀锌扁钢用无齿锯截成不小于380mm长的一段，用专用模具将热镀锌扁钢压成人状。（根据最终设计方案扁钢尺寸可能发成变动）扁钢弯角处平滑，无裂缝3•抱箍与接地极焊接距接地极上端平端头100mm处将加工好的包箍焊接到接地极上，焊缝饱满，无虚焊、夹渣并涂刷防腐漆四面施焊，焊缝饱满，不得漏焊、虚焊，两侧预留预接地网焊接部位应大于2倍扁钢长度，焊渣药皮清除干净，焊接处刷防腐漆。接地极安装工序卡序号及步骤名称主要作业方法和操作要求工艺质量要求1.接地极安装依照图纸在光伏支架阵列及设备基础外围挖好0.5米深，0.5米宽的沟，有接地极部位应深挖3米深的坑将接地极埋入或与建筑专业配合在回填土时进行埋设，接地极上端头离地面大于0.5米。安装位置及接地极数量严格遵循图纸设计。接地极离开建筑物至少1.5米，相邻接地极间距大于5米。1接地极埋入地下后顶部外端无裂纹。2当遇到地下岩石层时，应联系土建专业进行打孔或爆破。3如果打孔，应在接地极和孔洞间按要求填充...
