屋面瓦施工方案(湿铺挂铜丝)VIP免费

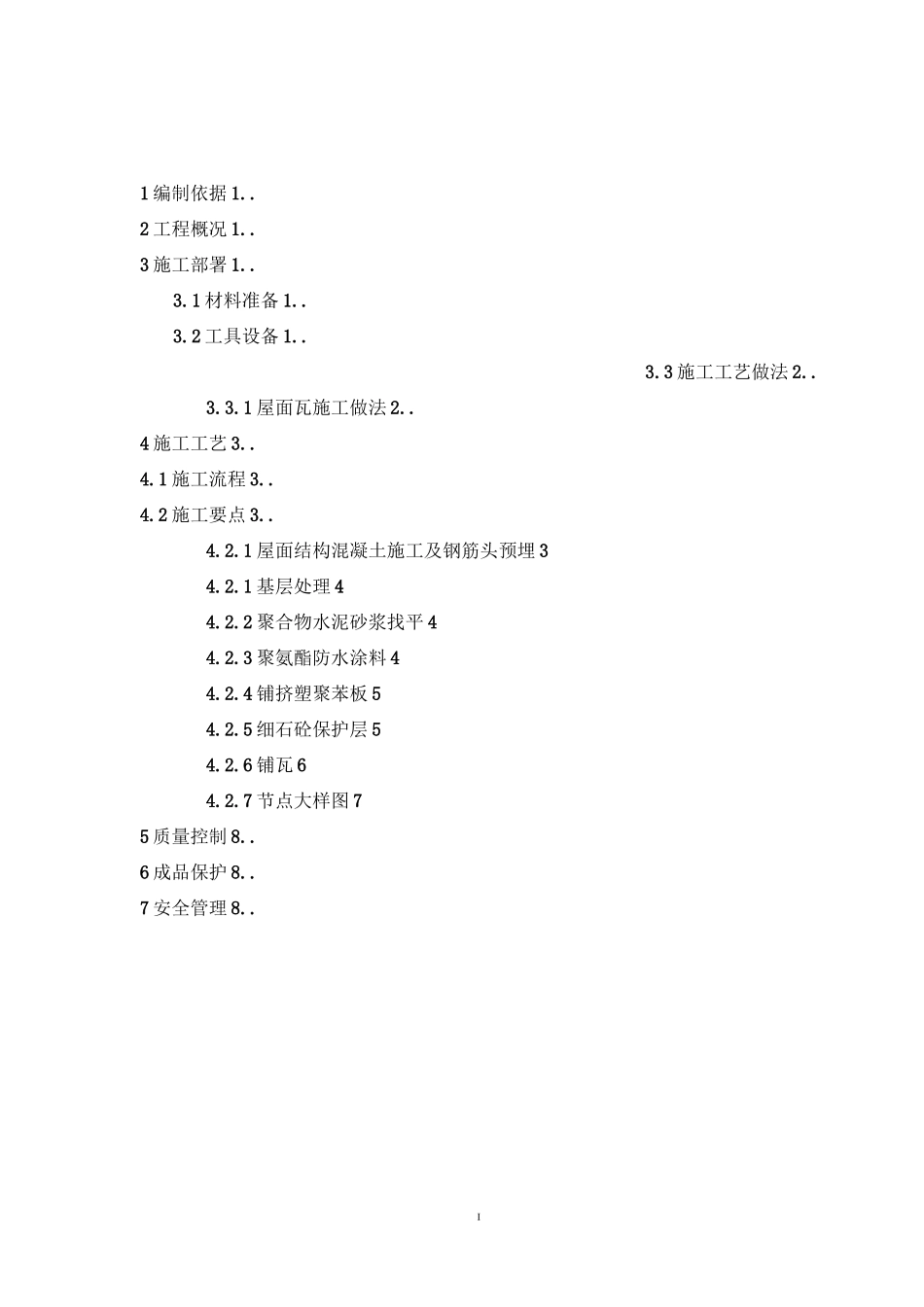

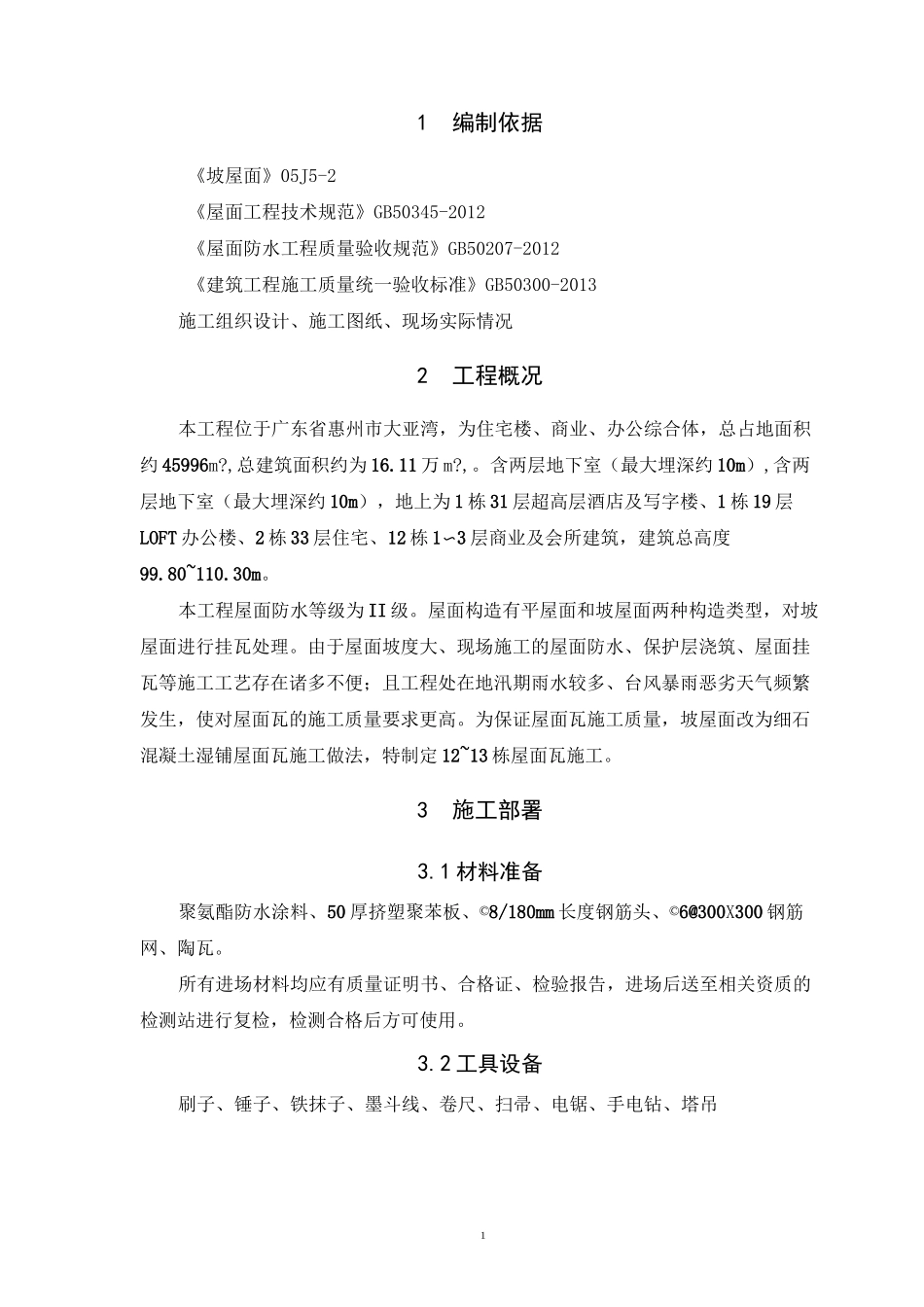

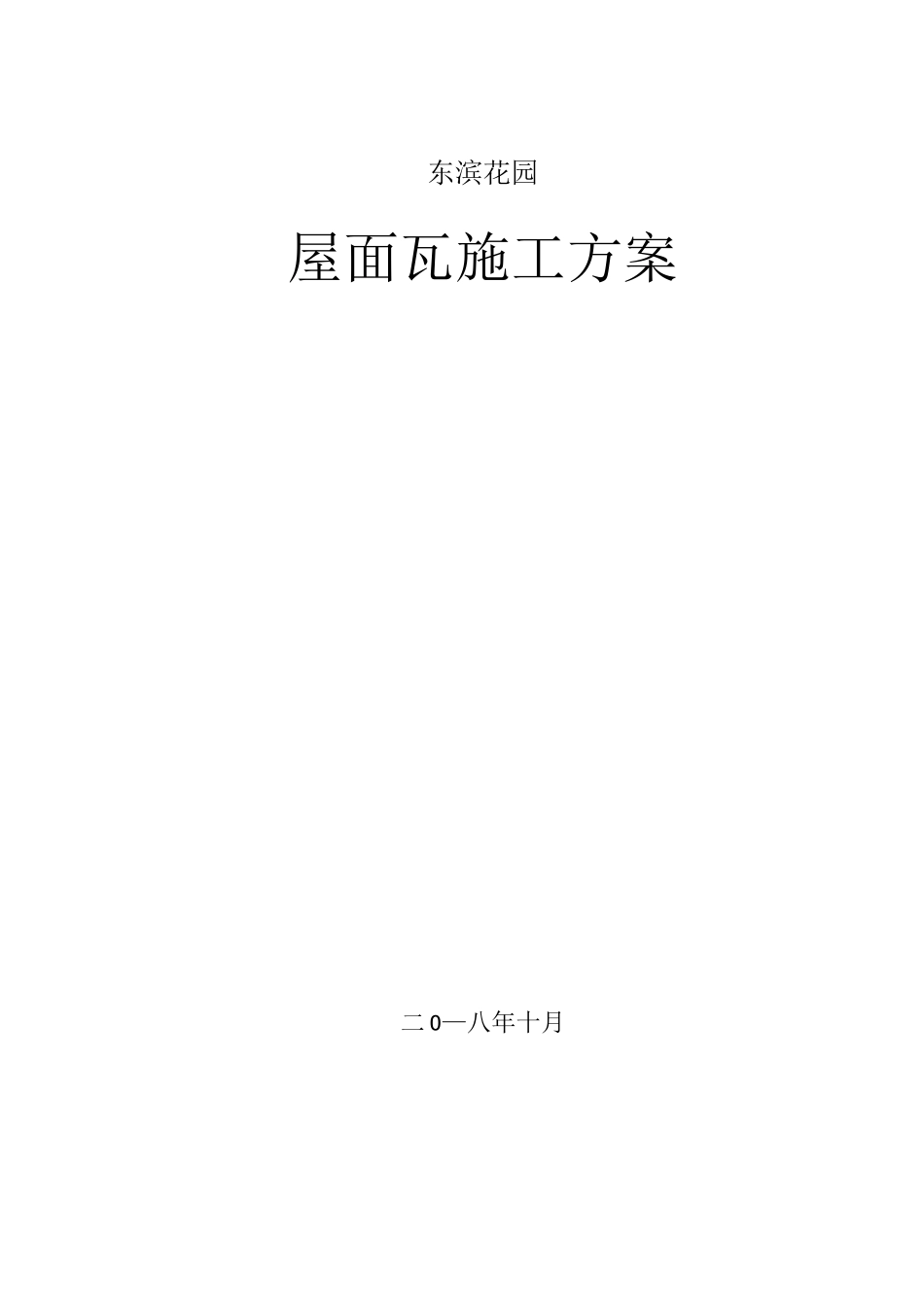

东滨花园屋面瓦施工方案二O—八年十月I1编制依据1..2工程概况1..3施工部署1..3.1材料准备1..3.2工具设备1..3.3施工工艺做法2..3.3.1屋面瓦施工做法2..4施工工艺3..4.1施工流程3..4.2施工要点3..4.2.1屋面结构混凝土施工及钢筋头预埋34.2.1基层处理44.2.2聚合物水泥砂浆找平44.2.3聚氨酯防水涂料44.2.4铺挤塑聚苯板54.2.5细石砼保护层54.2.6铺瓦64.2.7节点大样图75质量控制8..6成品保护8..7安全管理8..11编制依据《坡屋面》05J5-2《屋面工程技术规范》GB50345-2012《屋面防水工程质量验收规范》GB50207-2012《建筑工程施工质量统一验收标准》GB50300-2013施工组织设计、施工图纸、现场实际情况2工程概况本工程位于广东省惠州市大亚湾，为住宅楼、商业、办公综合体，总占地面积约45996m?,总建筑面积约为16.11万m?,。含两层地下室（最大埋深约10m）,含两层地下室（最大埋深约10m），地上为1栋31层超高层酒店及写字楼、1栋19层LOFT办公楼、2栋33层住宅、12栋1〜3层商业及会所建筑，建筑总高度99.80~110.30m。本工程屋面防水等级为II级。屋面构造有平屋面和坡屋面两种构造类型，对坡屋面进行挂瓦处理。由于屋面坡度大、现场施工的屋面防水、保护层浇筑、屋面挂瓦等施工工艺存在诸多不便；且工程处在地汛期雨水较多、台风暴雨恶劣天气频繁发生，使对屋面瓦的施工质量要求更高。为保证屋面瓦施工质量，坡屋面改为细石混凝土湿铺屋面瓦施工做法，特制定12~13栋屋面瓦施工。3施工部署3.1材料准备聚氨酯防水涂料、50厚挤塑聚苯板、©8/180mm长度钢筋头、©6@300X300钢筋网、陶瓦。所有进场材料均应有质量证明书、合格证、检验报告，进场后送至相关资质的检测站进行复检，检测合格后方可使用。3.2工具设备刷子、锤子、铁抹子、墨斗线、卷尺、扫帚、电锯、手电钻、塔吊23.3施工工艺做法3・3・1屋面瓦施工做法1、屋面是由屋面瓦层，钢筋混凝土保护层，保温层和防水层构成，起保温隔热、防水和装饰作用的构造系统。2、构造示意图如下：1）屋面瓦（满浆铺设安装加铜丝固定）2）35厚湿铺屋面瓦砂浆层2）45厚C20细石混凝土找平层，内配①6@200X200钢筋网（应骑跨屋脊并绷直与屋脊和檐口处预留的①10锚筋连牢）3）50厚挤塑聚苯乙烯板4）2.0厚反应性聚合物水泥防水涂膜，遇墙上翻高度大于3005）基层处理剂一道6）20厚WSM15水泥砂浆找平层7）钢筋混凝土屋面结构板原浆收光，在屋檐、屋脊和屋面板面区域纵向间距@1500，横向间距@700，呈梅花形布置①8钢筋一道。傭歿檢图3.2-112~13栋屋面瓦施工做法34施工工艺4.1施工流程钢筋混凝土屋面结构板原浆收光（纵向间距@1500,横向间距@700,呈梅花形布置①8钢筋）f基层处理f20mm厚聚合物水泥砂浆找平f2mm厚聚氨酯防水涂料f50mm厚挤塑聚苯板f45mm厚细石砼保护层f铺瓦f验收4.2施工要点4・2・1屋面结构混凝土施工及钢筋头预埋1、已浇筑的砼待坍落度由一定降低后再振捣，振捣时慢插快拔，控制好振捣时间，能够防止因流动性较大振捣时料浆下滑。采用二次振捣技术，先由上而下进行初步平整压实，待终凝前采用平板振动器进行二次振捣，提高砼的密实度。2、砼表面收光后，及时采用塑料薄膜覆盖，并浇水养护。3、在屋脊及坡面板面上纵向间距@1500，横向间距@700，呈梅花形布置①8钢筋一道，钢筋头长度约180mm，用于后续屋面施工工艺如挂钢筋网、固定保温层、挂瓦起到固定作用。如前期施工用为进行钢筋埋设，需采取采取植筋法插入混凝土板面，植筋锚入深度及拉拔强度需符合设计要求。——師打榦般帥那制——呱翩I聊耐親——5唏脱耕蹒机——2嘶册梆赠蚪层屋面铺设大样图120HWS卜怔熾修4骡肚预比軋川狐i&b爐巾60肿X姒翔w5礴翹蘇酚板覇韶子肘训觸阳弧勺欄籍器翻150屋面铺设大样图24・2・1基层处理基层清扫，表面无松散混凝土、砂粒、浮土等杂物，对凸起处用工具打磨平整,对凹进处用水泥砂浆抹平，对裂缝处进行注浆修补。基层表面应坚实具有一定强度,清洁干净。4・2・2聚合物水泥砂浆找平聚合物水泥砂浆找平前，对基层洒水湿润，但不得有积水。根据坡度要求拉线找坡贴灰饼，顺排水方向冲筋，每道冲筋间距为1.5m，冲筋后进行找平抹灰。大面积抹灰应在两道冲筋间进行，可先用抹子...
